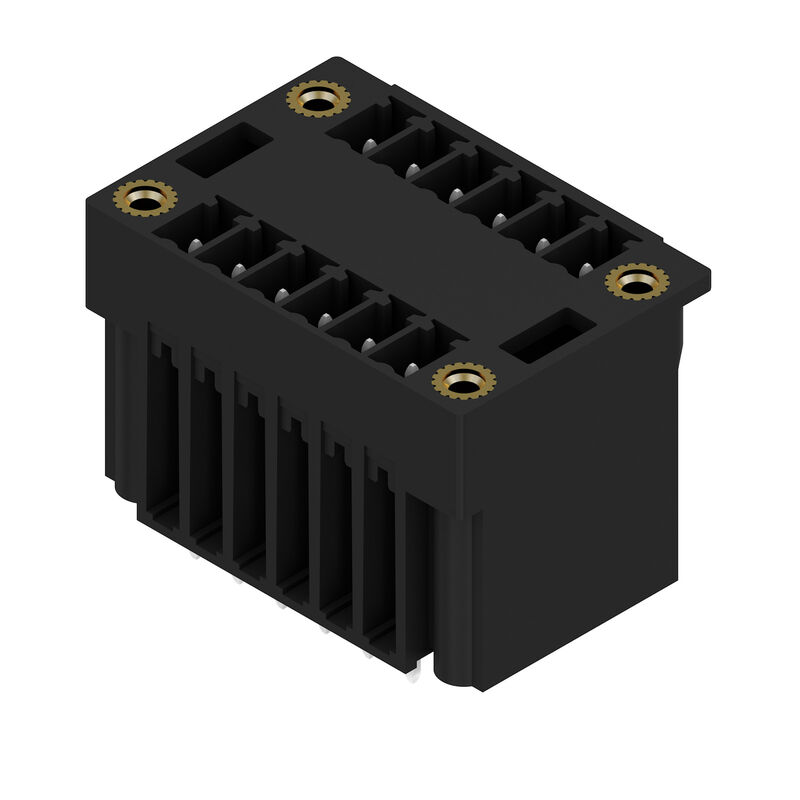

Imagen de producto
SCD-THR 3.81/12/180F 3.2SN BK BX

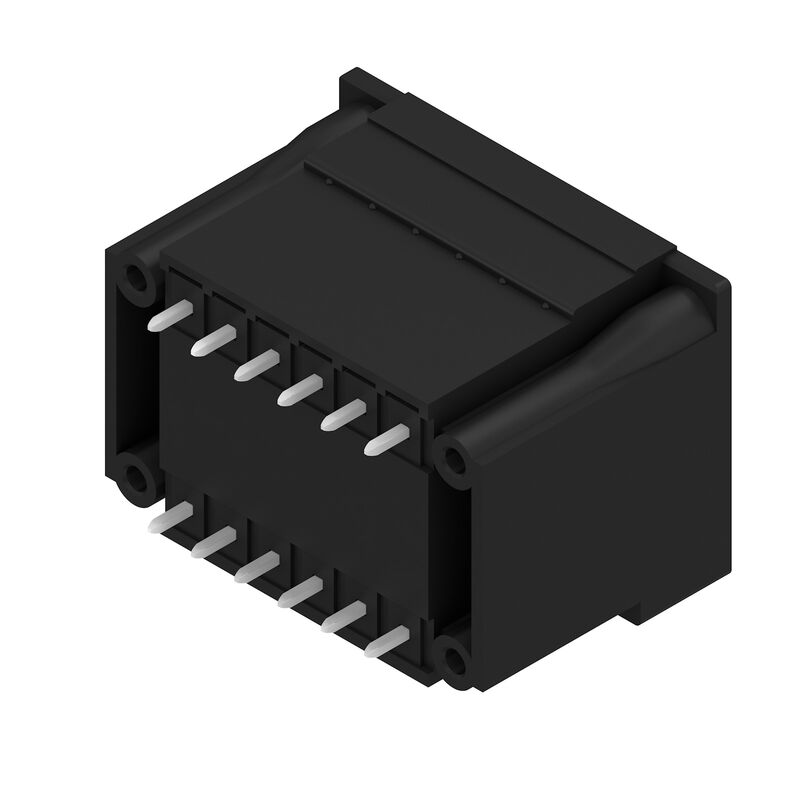

Imagen de producto
SCD-THR 3.81/12/180F 3.2SN BK BX
Dimensional drawing

SCD-THR 3.81/12/180F 3.2SN BK BX

Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT/THR, 3.81 mm, Número de polos: 12, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

N.º de artículo 1031520000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 Productos relacionados 14
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Version
Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT/THR, 3.81 mm, Número de polos: 12, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Order No.
1031520000
Type
SCD-THR 3.81/12/180F 3.2SN BK BX
GTIN (EAN)
4032248760527
Cantidad
50 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje
Caja

Dimensiones y pesos

Depth
22,7 mm
Profundidad (pulgadas)
0,894 inch
Height
25,1 mm
Altura (pulgadas)
0,988 inch
Altura construcción baja
21,9 mm
Width
33,25 mm
Anchura (pulgadas)
1,309 inch
Peso neto
14,596 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
98f26c42-1118-4423-8e88-c23bf269aea9

Especificaciones del sistema

Familia del producto
OMNIMATE Signal - Serie BC/SC 3.81
Tipo de conexión
Conexión de tarjetas
Mounting onto the PCB
Conexión por soldadura THT/THR
Pitch in mm (P)
3,81 mm
Paso en pulgadas (P)
0,15 "
Outgoing elbow
180°
Número de polos
12
Número de terminales de soldadura por polo
1
Longitud del terminal de soldadura (l)
3,2 mm
Solder pin length tolerance
+0,02 / -0,02 mm
Dimensiones del pin de soldadura
d = 1,0 mm
octogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diámetro de la perforación (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Diámetro exterior del pad de soldadura
2,1 mm
Diámetro del orificio de la plantilla
1,9 mm
L1 en mm
19,05 mm
L1 en pulgadas
0,75 "
Número de series
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
8 N
Fuerza de extracción/polo, máx.
5,5 N
Par de apriete
  • Tipo de par:
    Tornillo de sujeción, Placa de circuito impreso
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,1 Nm
      • máx.:
        0,15 Nm
    • Tornillo recomendado:
      • Número de pieza:
        1610740000

Datos del material

Insulating material
LCP GF
Colour
negro
Tableau des couleurs (similaire)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Materiale dei contatti
aleación de cobre
Érintkező felület
estañado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
9,4 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17 A
정격 전류, 최대 극 수(Tu=40°C)
8,1 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s mit 76 A

Datos nominales según CSA

Tensión nominal (Use Group B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
11 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Packaging
Caja
VPE length
25 mm
Anchura VPE
180 mm
VPE height
255 mm

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • P en el dibujo = paso
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
