SFS 4 2C BK
SFS 4 2C BK
SFS 4 2C BK
SFS 4 2C BK

SFS 4 2C BK

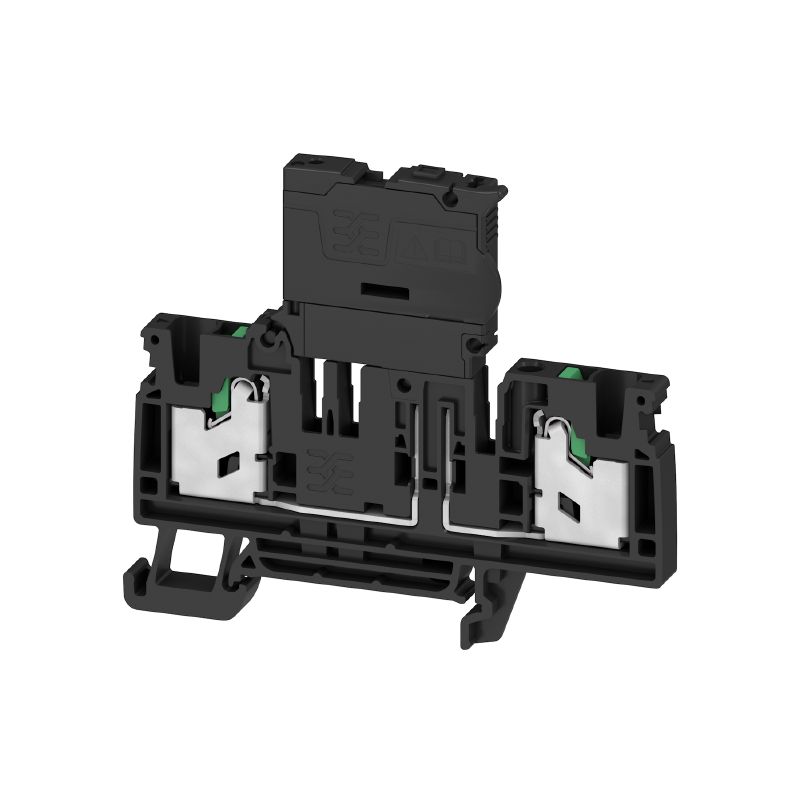

Svorka pojistky, SNAP IN, černá, 4 mm², 6.3 A, 250 V, Počet připojení: 2, Počet úrovní: 1, TS 35

ID výrobku 2941480000
Otevřít v konfigurátoru
Stáhnout datový list 엔지니어링 지원 제품 다운로드
Příslušenství 92 Příbuzné výrobky 228
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Additional technical data Vodiče k upevnění (další připojení) Conductors for clamping (rated connection) Blocs de jonction à fusibles General Data hodnocení UL rating data Klasifikace

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Všeobecné objednací údaje

Versión
Svorka pojistky, SNAP IN, černá, 4 mm², 6.3 A, 250 V, Počet připojení: 2, Počet úrovní: 1, TS 35
Código
2941480000
Tipo
SFS 4 2C BK
GTIN (EAN)
4099986710948
Cantidad
50 ks

Rozměry a hmotnosti

Profundidad
79,1 mm
Hloubka (v palcích)
3,114 inch
Altura
67,7 mm
Výška (v palcích)
2,665 inch
Anchura
6,1 mm
Šířka (v palcích)
0,24 inch
Peso neto
20,113 g

Teploty

Temperatura de almacenamiento
-25 °C...55 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Material básico
Wemid
Materiales aislantes
Wemid
Color
černá
Color componentes de accionamiento
Zelená
Grado inflamabilidad según UL 94
V-0

Údaje hodnocení IECEx/ATEX

Núm. de certificación (ATEX)
TUEV24ATEX9191U
Núm. de certificación (IECEX)
IECEXTUR24.0071U
Tensión máx. (ATEX)
440 V
Corriente (ATEX)
6.3 A
Sección máx. del conductor (ATEX)
6 mm²
Tensión máx. (IECEx)
440 V
Proud (IECEX)
6.3 A
Sección máx. del conductor (IECEX)
6 mm²

Specifikace systému

Tapa final obligatoria
Ano
Número de potenciales
1
Número de pisos
1
Počet svěrných bodů na úroveň
2
Número de potenciales por piso
1
Pisos internos puenteados
Ne
Conexión PE
Ne
Carril de montaje
TS 35
Función N
Ne
Función PE
Ne
Función PEN
Ne

Additional technical data

con espiga de sujeción
No
enclavable
Yes
Indicación de montaje
TS 35
Lados abiertos
droite
Tipo de fijación
TS 35
Tipo de montaje
TS 35

Vodiče k upevnění (další připojení)

Tipo de conexión, conexión adicional
SNAP IN

Conductors for clamping (rated connection)

Calibre según 60 947-1
A4
Dimens. caña destornillador
0.6 x 3.5 mm
Dirección de conexión
top
Longitud de desaislado
12 mm
Número de conexiones
2
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12
Sección de conexión del conductor, flexible, max.
6 mm²
Sección de conexión del conductor, flexible, mín.
0,75 mm²
Sección de embornado, máx.
6 mm²
Sección de embornado, mín.
0,75 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,75 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
4 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,75 mm²
Sección del conductor, flexible, mín.
0,75 mm²
Sección del conductor, semirrígido, máx.
4 mm²
Sección del conductor, semirrígido, mín.
0,75 mm²
Sección transversal de conductor, núcleo rígido, máx.
6 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,75 mm²
Tipo de conexión
SNAP IN
Tipo de conexión 2
SNAP IN

Blocs de jonction à fusibles

Leakage current, max.
0,5 µA
portafusible
G-Si. 5 x 20
Pérdida de potencia para protección contra cortocircuito solo para una disposición combinada
2,5 W bei 6,3 A @ 32 °C
Pérdida de potencia para protección contra cortocircuito solo para una disposición individual
4,0 W bei 6,3 A @ 41 °C
Pérdida de potencia para sobrecarga y protección contra cortocircuito para una disposición combinada
1.6 W at 6.3 A @ 34°C
Pérdida de potencia para sobrecarga y protección contra cortocircuito para una disposición individual
1,6 W bei 6,3 A @ 31 °C
Soporte del fusible (porta fusibles)
Pivoting
Tensión de servicio, máx.
250 V
Tipo de tensión para el indicador
AC/DC

General

Carril de montaje
TS 35
Indicación de montaje
TS 35
Normas
IEC 60947-7-3
Sección de conexión del conductor AWG, min.
AWG 20
Sección de conexión del conductor AWG, máx.
AWG 12

Data hodnocení

Sección nominal
4 mm²
Tensión nominal
250 V
Tensión nominal para bornes contiguos
500 V
Tensión nominal DC
400 V
Corriente nominal
6,3 A
Corriente en conductor máximo
6,3 A
Normas
IEC 60947-7-3
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
Sobretensión de choque nominal
4 kV
Pérdida de potencia según la norma IEC 60947-7-x
1,02 mW
Categoría de sobretensión
III
Grado de polución
3

UL rating data

Corriente Gr B (cURus)
10 A
Corriente Gr C (cURus)
10 A
Corriente Gr D (cURus)
10 A
Núm. de certificación (cURus)
E60693
Sección máx. del conductor (cURus)
10 AWG
Sección mín. del conductor (cURus)
20 AWG
Tensión Gr B (cURus)
300 V
Tensión Gr C (cURus)
150 V
Tensión Gr D (cURus)
300 V

Klasifikace

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
