SL 3.50/15/90G 3.2SN OR BX
Illustrazione del prodotto
SL 3.50/15/90G 3.2SN OR BX
Illustrazione del prodotto
SL 3.50/15/90G 3.2SN OR BX
Dimensional drawing

SL 3.50/15/90G 3.2SN OR BX

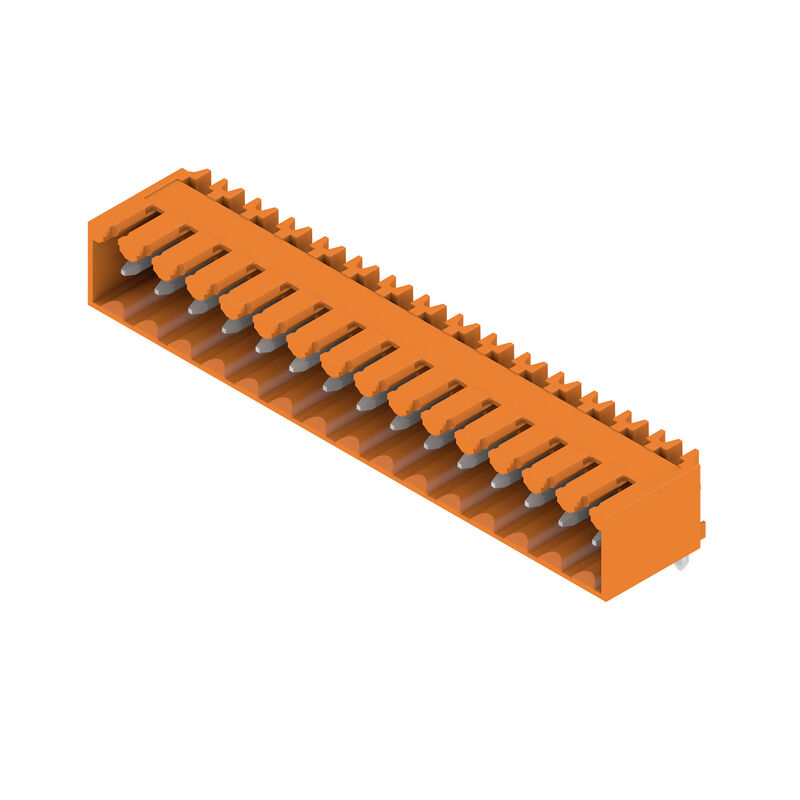

Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT, 3.50 mm, Numero di poli: 15, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Box

N. articolo 1605200000
Download foglio dati 엔지니어링 지원 제품 다운로드
Accessori 9 È la controparte di 4 Prodotti correlati 35
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Collegamento a saldare THT, 3.50 mm, Numero di poli: 15, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Box
N. d’ordine
1605200000
Tipo
SL 3.50/15/90G 3.2SN OR BX
GTIN (EAN)
4008190120665
CPZ
50 ks
Údaje výrobku
IEC: 320 V / 17 A
UL: 300 V / 10 A
Balení
Box

Dimensioni e pesi

Profondità
11,1 mm
Profondità (pollici)
0,437 inch
Posizione verticale
10,7 mm
Altezza (pollici)
0,421 inch
Altezza minima
7,5 mm
Larghezza
53,9 mm
Larghezza (pollici)
2,122 inch
Peso netto
3,872 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%
Impronta carbonica di prodotto
  • Dalla culla al cancello:
    0,053 kg CO2 eq.

Specifiche di sistema

Famiglia prodotti
OMNIMATE Signal - Serie BL/SL 3.50
Tipo di collegamento
Collegamento al circuito stampato
Montaggio su circuito stampato
Collegamento a saldare THT
Passo in mm (P)
3,5 mm
Passo in pollici (P)
0,138 "
Angolo di uscita
90°
Počet pólů
15
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0.1 / -0.3 mm
Dimensioni del codolo a saldare
d = 1.2 mm
Octagonal
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
49 mm
L1 in Zoll
1,929 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingers. gesteckt/ handrückens. ungest.
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Durchgangswiderstand
6,00 mΩ
Kodierbar
Ja
Steckkraft/Pol, max.
10 N
Ziehkraft/Pol, max.
10 N

Dati del materiale

Materiale isolante
PBT
Colori
arancione
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiale base dei contatti
CuSn
Materiale dei contatti
Cu-alloy
Superficie dei contatti
tinned
Layer structure of solder connection
2...4 µm Ni / 5...8 µm Sn glossy
Struttura a strati del connettore maschio
2...4 undefined Ni / 5...8 undefined Sn glossy
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
100 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
12 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
14,5 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
10 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2.500 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV

Dati di dimensionamento secondo CSA

Istituto (CSA)
CSA
N° certificato (CSA)
154685-1318353
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
10 A
Corrente nominale (Gruppo D / CSA)
10 A
Riferimento ai valori di omologazione
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Dati di dimensionamento sec. UL 1059

Istituto (UR)
UR
N° certificato (UR)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
10 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Riferimento ai valori di omologazione
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Imballaggio

Imballaggio
Box
Lunghezza VPE
142 mm
Larghezza VPE
104 mm
Altezza VPE
40 mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
