下载技术数据页

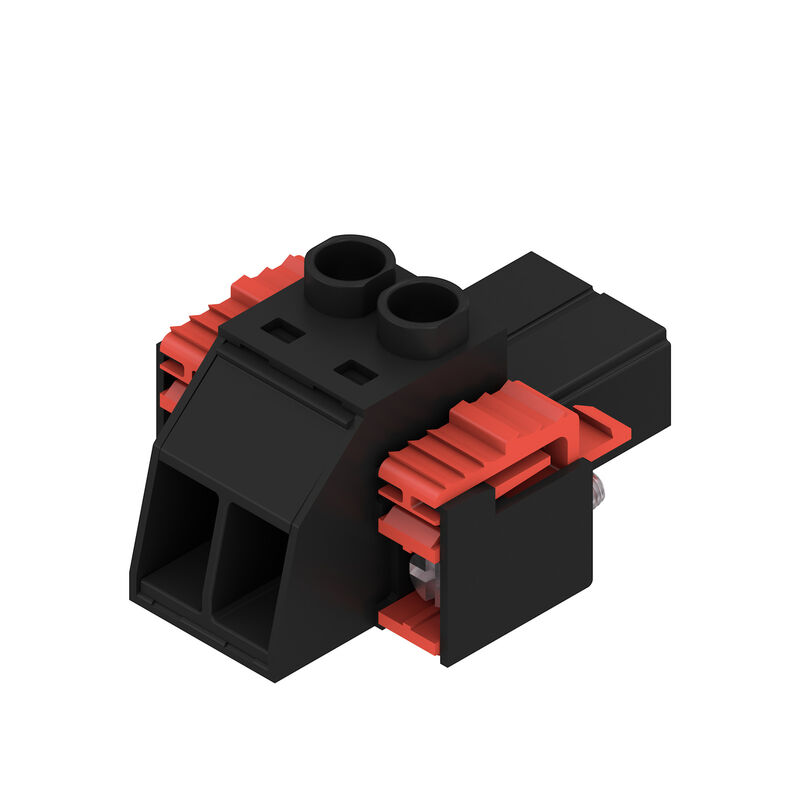

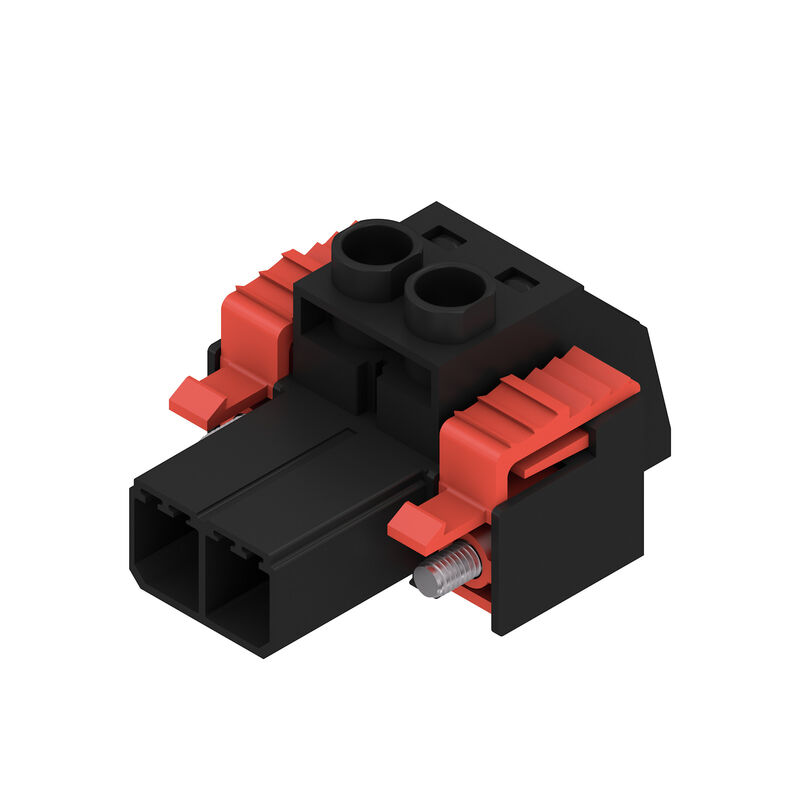

接插件SVZ 7.62HP/02/180SFI SN BK BX

PCB 接插件, 反向插头, 7.62 mm, 回路数: 2, 180°, 压线框联接, 压接范围，最大 : 6 mm², 盒装

商品编号 1932180000

特性

通用订货数据

版本	PCB 接插件, 反向插头, 7.62 mm, 回路数: 2, 180°, 压线框联接, 压接范围，最大 : 6 mm², 盒装
订货号	1932180000
类型	SVZ 7.62HP/02/180SFI SN BK BX
GTIN (EAN)	4032248582297
数量	100 PC
产品数据	IEC: 1000 V / 57 A / 0.2 - 10 mm² UL: 600 V / 42 A / AWG 24 - AWG 8
包装	盒装

尺寸和重量

深	41.45 mm
深度 (英寸)	1.632 inch
高度	23.1 mm
高度 (英寸)	0.909 inch
宽度	30.48 mm
宽度 (英寸)	1.2 inch
净重	14.62 g

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

系统参数

产品系列	OMNIMATE 电源 - BV/SV 7.62HP 系列
联接类型	现场接线
导线连接方式	压线框联接
间距 P（单位：mm）	7.62 mm
间距 P（单位：inch）	0.3 "
导线出线方向	180°
回路数	2
L1（mm）	7.62 mm
L1（inch）	0.3 "
层数	1
插针排数	1
额定横截面	6 mm²
防触电保护（按照DIN VDE57106）	手指安全保护
防触电保护（按照DIN VDE 0470）	IP 20 已插入
防护等级	IP20
通道电阻	4.50 mΩ
可编码	是
剥线长度	12 mm
最小拧紧力矩	0.5 Nm
最大拧紧力矩	0.6 Nm
压接螺钉	M 3
直杆螺丝刀口尺寸	0.6 x 3.5
插拔次数	25

材料数据

绝缘材料	PA GF
颜色编码	黑色
比色表 (相似)	RAL 9011
绝缘材料组	II
相比漏电起痕指数（CTI）	≥ 500
阻燃等级符合 UL 94	V-0
插针材料	铜合金
触点材料	铜合金
插针镀层	镀锡
插头触点叠层结构	4...6 µm Sn 词汇表
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	125 °C
最小安装温度	-25 °C
最大安装温度范围	125 °C

适用导线

压接范围，最小	0.2 mm²
压接范围，最大	6 mm²
导线最小压接面积 AWG	AWG 22
导线最大压接面积 AWG	AWG 8
单股导线的，最小值 H05(07) V-U	0.2 mm²
单股导线的，最大值 H05(07) V-U	6 mm²
软导线，最小压接面积 H05(07) V-K	0.5 mm²
软导线，最大压接面积 H05(07) V-K	10 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	0.25 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	6 mm²
带导线管状端头，DIN 46228 部分 1，最小	0.25 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	6 mm²
塞规符合 EN 60999 a x b；ø	2.8 mm x 2.0 mm; 2.4 mm
可压接导线	导线连接截面积: 型号: 细绞线标称值: 0.5 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 1076980000 导线连接截面积: 型号: 细绞线标称值: 1 mm² 管状端头: 剥线长度: 标称值: 15 mm 推荐的管状端头: 9025930000 导线连接截面积: 型号: 细绞线标称值: 1.5 mm² 管状端头: 剥线长度: 标称值: 15 mm 推荐的管状端头: 9019140000 剥线长度: 标称值: 12 mm 推荐的管状端头: 9004060000 导线连接截面积: 型号: 细绞线标称值: 0.75 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 9025910000 导线连接截面积: 型号: 细绞线标称值: 2.5 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 9019170000 剥线长度: 标称值: 12 mm 推荐的管状端头: 0186100000 导线连接截面积: 型号: 细绞线标称值: 4 mm² 管状端头: 剥线长度: 标称值: 12 mm 推荐的管状端头: 0244100000 剥线长度: 标称值: 14 mm 推荐的管状端头: 9019200000 导线连接截面积: 型号: 细绞线标称值: 6 mm² 管状端头: 剥线长度: 标称值: 14 mm 推荐的管状端头: 0533500000 剥线长度: 标称值: 12 mm 推荐的管状端头: 0191900000
参考文本	塑料套环的外径不应大于节距 (P) 根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	57 A
额定电流，最大回路数 (Tu = 20°C)	41 A
额定电流，最小回路数 (Tu = 40°C)	41 A
额定电流，最大回路数 (Tu = 40°C)	41 A
额定电压值（过电压等级II/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级2）	1,000 V
额定电压值（过电压等级III/污染等级3）	800 V
额定冲击电压（过压等级 II/污染等级2）	6 kV
额定冲击电压（过压等级III/污染等级2）	8 kV
额定冲击电压（过压等级III/污染等级3）	8 kV
瞬时耐电流	3 x 1s ， 420 A
最小爬电距离	13.8 mm
最小电气间隙	13.56 mm

额定数据符合 CSA 标准

机构	CSA
CSA 认证号	200039-1534443
额定电压 (使用组 B / CSA)	600 V
额定电压 (使用组 C / CSA)	600 V
额定电压 (使用组 D / CSA)	600 V
额定电流 (使用组 B / CSA)	35 A
额定电流 (使用组 C / CSA)	35 A
额定电流 (使用组 D / CSA)	5 A
导线最小压接面积，AWG,	AWG 24
导线最大压接面积，AWG	AWG 10
参见认证参数	规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	600 V
额定电压 (使用组 C / UL 1059)	600 V
额定电压 (使用组 D / UL 1059)	600 V
额定电流 (使用组 B / UL 1059)	42 A
额定电流 (使用组 C / UL 1059)	42 A
额定电流 (使用组 D / UL 1059)	5 A
导线最小压接面积，AWG	AWG 24
导线最大压接面积，AWG	AWG 8
参见认证参数	规格为最大值，详情参见认证证书。

包装

包装	盒装
VPE 长度	335 mm
VPE 宽度	147 mm
VPE 高度	88 mm

类型测试

测试标识的耐久性	标准: DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96 测试: 原产地标志, 类型鉴别, 插口距, 材料类型评价: 可用测试: 耐久性评价: 传递
测试：误用（不可互换）	标准: DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 章节 8.2.4.5.1 / 12.02 测试: 原产地标志评价: 可用测试: 耐久性评价: 传递
测试可夹紧截面积	标准: DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96, DIN EN 60947-1 章节 8.2.4.5.1 / 12.02 导线类型: 导体类型和导线截面积: 实心 0.5 mm² 导体类型和导线截面积: 扭绞 0.5 mm² 导体类型和导线截面积: 实心 6 mm² 导体类型和导线截面积: 扭绞 6 mm² 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 导体类型和导线截面积: AWG 10/1 导体类型和导线截面积: AWG 10/19 评价: 可用
导体损坏和意外松动测试	标准: DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: 实心 0.5 mm² 导体类型和导线截面积: 扭绞 0.5 mm² 评价: 传递要求: ≥80 N 导线类型: 导体类型和导线截面积: 实心 6 mm² 导体类型和导线截面积: 扭绞 6 mm² 导体类型和导线截面积: AWG 10/1 导体类型和导线截面积: AWG 10/19 评价: 传递
拉出测试	标准: DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96 要求: 0.2 kg 导线类型: 导体类型和导线截面积: AWG 24/1 导体类型和导线截面积: AWG 24/19 评价: 传递要求: 0.3 kg 导线类型: 导体类型和导线截面积: 实心 0.5 mm² 导体类型和导线截面积: 扭绞 0.5 mm² 评价: 传递要求: ≥80 N 导线类型: 导体类型和导线截面积: 实心 6 mm² 导体类型和导线截面积: 扭绞 6 mm² 导体类型和导线截面积: AWG 10/1 导体类型和导线截面积: AWG 10/19 评价: 传递

重要注意事项

IPC 标准的符合性

符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。

备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

下载

认证/证书/一致性声明	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64977)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1932180000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1932180000)
产品更改通知	[PCN_2016_275_PL33_plugable_SIBL_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49659) [PCN_2016_275_PL33_Steckbare_SIBL_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49660) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) [Packing change of BVZ 7.62HP and SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317459) [Änderung der Verpackung BVZ 7.62HP und SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317460)
用户文档	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78421)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)
样本	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

分类

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

审批

认证	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
cURus 证书号	E60693
