特性
| 版本 | TERMOPTO, 固态继电器, 额定控制电压: 5 V DC ±20 % , 额定开关电压: 24...230 V AC, 持续电流: 100 mA, 螺钉联接 |
| 订货号 | 8951100000 |
| 类型 | TOS 5VDC/230VAC 0,1A |
| GTIN (EAN) | 4032248741878 |
| 数量 | 10 PC |
| 深 | 55 mm |
| 深度 (英寸) | 2.165 inch |
| 高度 | 74.4 mm |
| 高度 (英寸) | 2.929 inch |
| 宽度 | 6.1 mm |
| 宽度 (英寸) | 0.24 inch |
| 净重 | 20.1 g |
| 存储温度 | -40 °C...80 °C |
| 工作温度 | -20 °C...60 °C |
| 湿度 | 5 至 95% 相对湿度，Tu = 40°C，非冷凝 |
| MTTF | 2,500 a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| 额定控制电压 | 5 V DC ±20 % |
| 额定控制电流 | 7,8 mA DC |
| 额定功率 | <40 mW |
| 状态显示 | 绿色 LED |

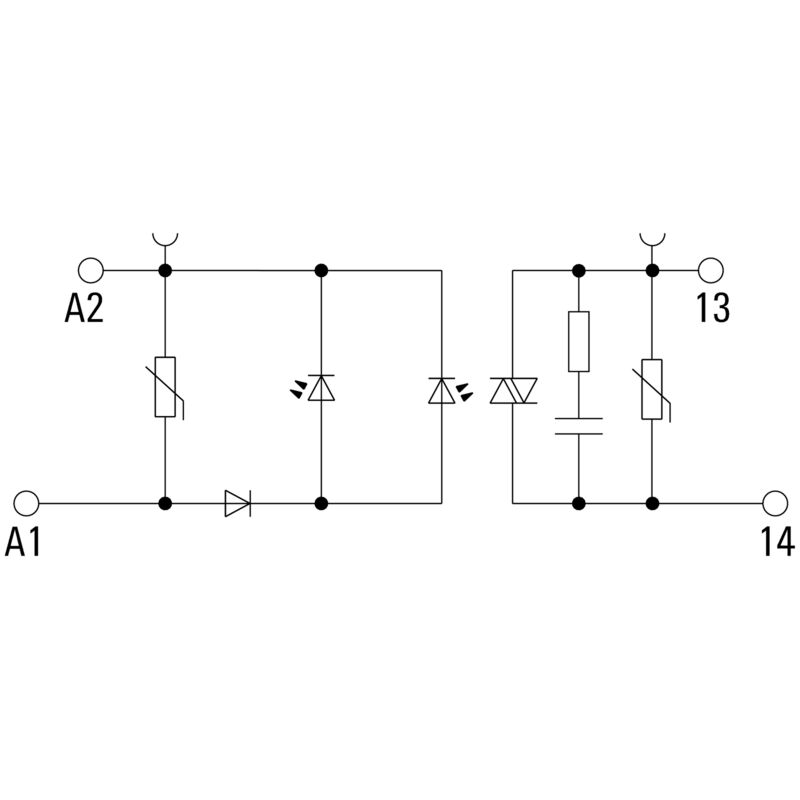

| 保护电路 |
压敏电阻
反极性保护 |
| 输入频率 | 10 Hz |
| 额定开关电压 | 24...230 V AC |
| 持续电流 | 0.1 A (AC1) |
| 额定开关电流 | 100 mA |
| 负载类型 | AC1 |
| 最大开关电压，交流 | 230 V |
| 动作延时 | ≤ 10 ms |
| 断开延时 | <12 ms |
| 最大负载时的压降 | <1.8 V |
| 漏电流 | <1 mA |
| 最小开关电流 | 2 mA |
| 短路保护 | 无 |
| 负载侧保护电路 |
压敏电阻
RC 元件 |
| 触点类型 | 1 常开触点 (三端双向可控硅开关（过零开关）) |
| 最大开关频率（DC 控制电压） | 10 Hz |
| 导轨 | TS 35 |
| 测试按钮可用 | 否 |
| 颜色编码 | 黑色 |
| UL94阻燃等级组件 |
|
| 额定电压 | 300 V |
| 污染等级 | 2 |
| 过压等级 | III |
| 电气间隙和爬电距离，输入—输出 | > 3mm |
| 控制端 - 负载端间的耐压强度 | 1.2kVeff / 1 min. |
| 抗冲击耐压 | 4 kV (1.2 / 50 µs) |
| 防护等级 | IP20 |
| 证书号 (cULus) | E223474 |
| 导线连接方式 | 螺钉联接 |
| 额定连接下的裸线长度 | 9 mm |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 额定连接下的压接范围 | 2.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 4 mm² |
| 导线最小压接面积 AWG | AWG 20 |
| 导线最大压接面积 AWG | AWG 12 |
| 单股导线的最小压接面积 | 0.5 mm² |
| 单股导线最大截面 | 4 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 多股软导线的最小压接面积(AWG) | AWG 20 |
| 多股软导线的最大压接面积(AWG) | AWG 12 |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 1.5 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.5 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 1.5 mm² |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 认证/证书/一致性声明 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35359) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45874) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8951100000&norm=0) |
| 用户文档 | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_35362) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E223474 |
