TRP 24VDC ACT PB
Изображение изделия
Изображение аналогичное
TRP 24VDC ACT PB
Схема соединений
TRP 24VDC ACT PB
Graph

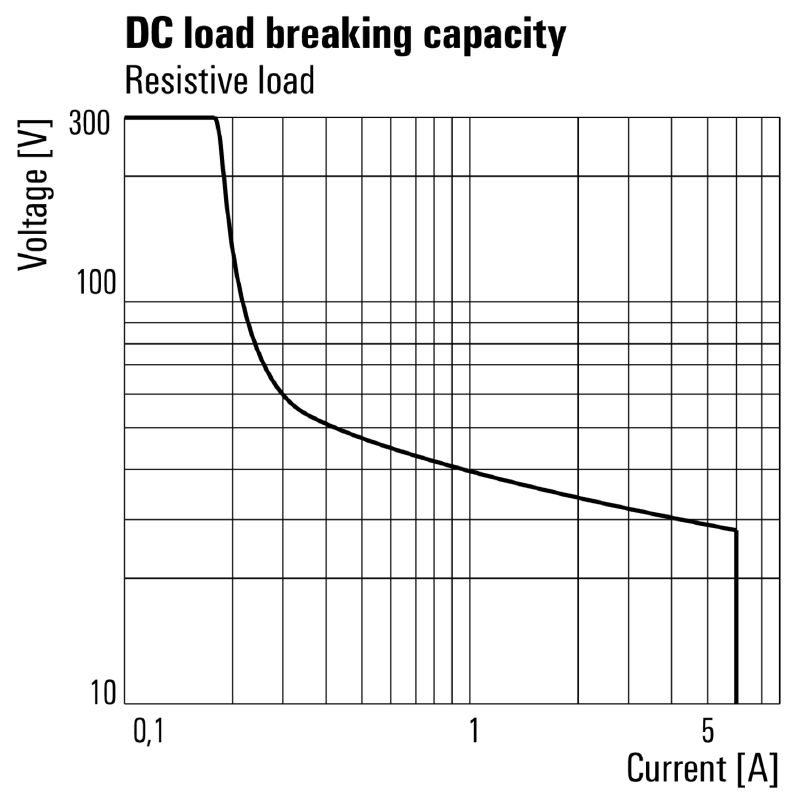

Кривая предельной нагрузки пост. тока
Резистивная нагрузка
TRP 24VDC ACT PB
Graph
Срок службы электрики230 V AC resistive load
Резистивная нагрузка 230 В перем. тока
TRP 24VDC ACT PB
Кривая ухудшения параметров
TRP 24VDC ACT PB
Dimensional drawing
TRP 24VDC ACT PB
Miscellaneous
TRP 24VDC ACT PB
Miscellaneous
TRP 24VDC ACT PB
Miscellaneous
Типы кодов
TRP 24VDC ACT PB
Разное
TRP 24VDC ACT PB

TRP 24VDC ACT PB

TERMSERIES, Релейный модуль, Количество контактов: 1, Нормально разомкнутый контакт AgSnO, Номинальное напряжение: 24 В (DC) ±20 %, Ток: 6 A, PUSH IN, Кнопка проверки доступна: Да

№ продукта 2855840000
Открыть в конфигураторе
Загрузить спецификации Supporto ingegneristico Download dei prodotti
Аксессуары 29 Конструктивные элементы 1 Связанные продукты 2
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Расчетные данные UL сторона управления Сторона нагрузки Общие данные Координация изоляции Další detaily o certifikacích / normách Размеры Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197

Основные данные для заказа

Версия
TERMSERIES, Релейный модуль, Количество контактов: 1, Нормально разомкнутый контакт AgSnO, Номинальное напряжение: 24 В (DC) ±20 %, Ток: 6 A, PUSH IN, Кнопка проверки доступна: Да
Заказ №
2855840000
Тип
TRP 24VDC ACT PB
GTIN (EAN)
4064675534143
Кол.
10 Штука

Размеры и массы

Глубина
87,8 mm
Глубина (дюймов)
3,457 inch
Высота
89,4 mm
Высота (в дюймах)
3,52 inch
Ширина
6,4 mm
Ширина (в дюймах)
0,252 inch
Масса нетто
28,44 g

Температуры

Температура хранения
-40 °C...85 °C
Температура окружающей среды
-40 °C…60 °C
Влажность
Отн. влажность 5–95 %, Tu = 40 °C, без образования конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Расчетные данные UL

Температура окружающей среды (рабочая), макс.
60 °C
Output current derating (ohmic)
6 A @ 50 °C
5 A @ 60 °C
Сечение подсоединяемого провода AWG, мин.
AWG 26
Сечение подсоединяемого провода AWG, макс.
AWG 14
Leiterart
starre Kupferleiter
feindrähtige Kupferleiter
Уровень загрязнения
2

сторона управления

Номинальное напряжение
24 В (DC) ±20 %
Номинальный ток, DC
11,5 мА
Мощность удержания
280 мВт
Индикация состояния
Green LED
Protective circuit
Free-wheeling diode
Reverse polarity protection
Coil voltage of the replacement relay deviating from the rated control voltage
No
Напряжение катушки запасного реле
24 V DC

Сторона нагрузки

Номинальное напряжение переключения
250 V AC
Непрерывный ток
6 A
Макс. частота коммутации при номинальной нагрузке
0,1 Hz
Макс. коммутируемое напряжение, AC
250 V
Коммутационное перенапряжение пост. тока, макс.
250 V
Мин. коммутационная способность
1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Пусковой ток
30 A / 20 ms
Переключающая способность перем. напряжения (резистивная), макс.
1500 VA
Переключающая способность пост. напряжения (резистивная), макс.
144 W @ 24 V
Задержка включения
≤ 12 ms
Задержка выключения
≤ 12 ms
Contact type
1 NO contact (AgSnO)
Mechanical service life
10 x 106 switching cycles

Общие данные

Рабочая высота
≤ 2000 м
над уровнем моря
Укомплектованная монтажная рейка
TS 35
Кнопка проверки доступна
Да
Версия кнопки проверки
Тестовая кнопка с фиксацией
Цветовой код
черный
Компонент с классом горючести UL94
  • Компонент:
    Корпус
  • Класс горючести UL94:
    V-0
  • Компонент:
    Фиксирующий зажим
  • Класс горючести UL94:
    V-0
  • Компонент:
    Толкатель
  • Класс горючести UL94:
    V-0

Координация изоляции

Номинальное напряжение
300 V
Степень загрязнения
2
Категория перенапряжения
III
Геометрический зазор (вход-выход)
≥ 6 мм
Электрическая прочность вход-выход
3,51 kVef /1 min.
Type of isolation at input and output
reinforced insulation
Dielectric strength of open contact
1 kVeff / 1 min
Электрическая прочность относительно монтажной рейки
4 kVeff / 1 Min.
Импульсное перенапряжение, до
6 kV (1,2/50 µs)
Степень защиты
IP20

Další detaily o certifikacích / normách

Сертификат № (cULus)
E141197

Размеры

Метод проводного соединения
PUSH IN
Длина снятия изоляции Измерительное соединение
9 mm
Диапазон размеров зажимаемых проводников, измерительное соединение,
1,5 mm²
Диапазон зажима, мин.
0,14 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Сечение подключаемого провода, одножильного, мин.
0,14 mm²
Сечение подключаемого проводника, однопроволочного, макс.
1,5 mm²
Сечение подключаемого провода, одножильного, мин. (AWG)
AWG 26
Сечение подключаемого провода, одножильного, макс. (AWG)
AWG 16
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, min. (AWG)
AWG 26
Průřez připojení vodičů, jemně stáčené, max. (AWG)
AWG 14
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
1,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,14 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), max.
1,5 mm²
Размер лезвия
0.4 x 2.0 mm

Классификации

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
