UR20-PF-O

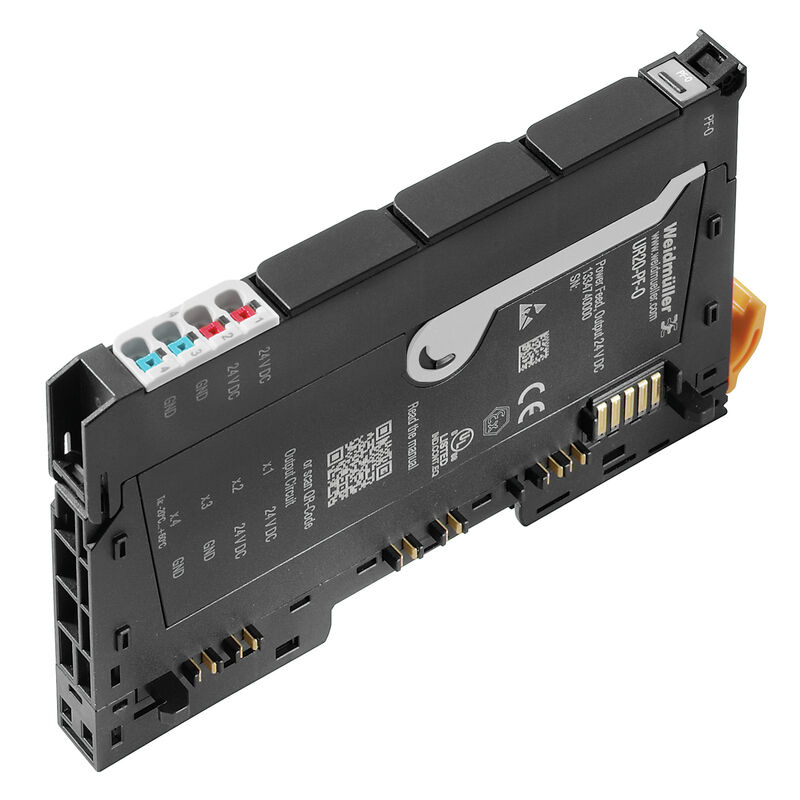

Zdjęcie produktu
UR20-PF-O
Schemat blokowy
UR20-PF-O

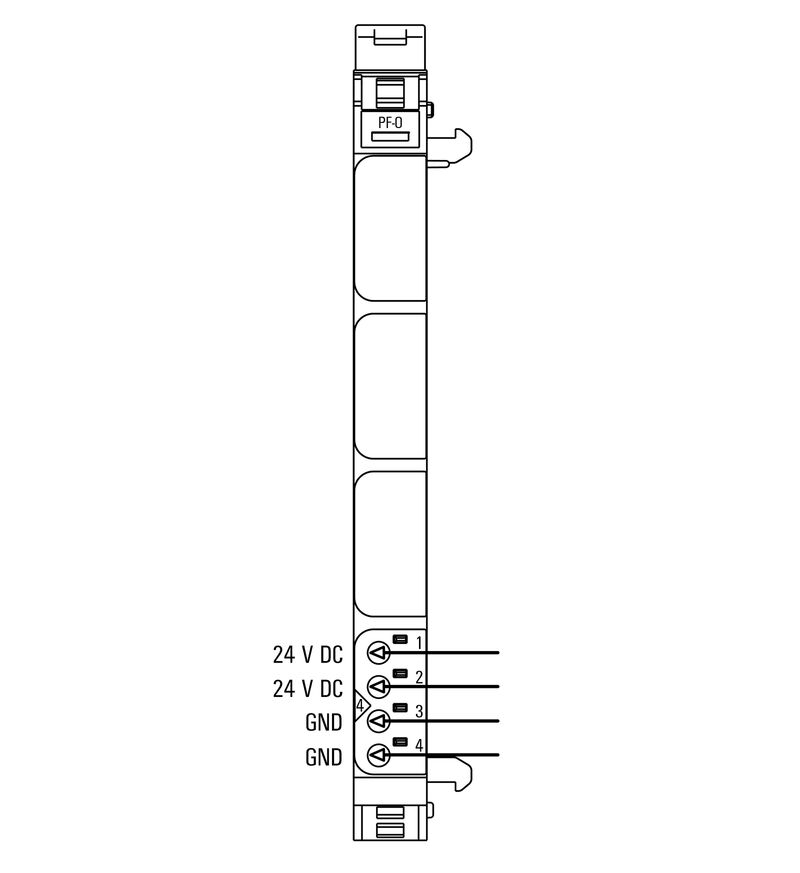

Schemat połączeń elektrycznych
UR20-PF-O

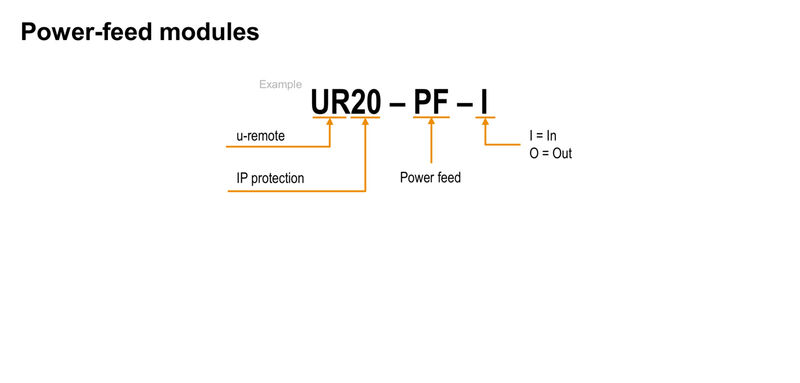

Wyjaśnienia dotyczące skrótów

UR20-PF-O

Zdalny moduł wej./wyj., IP20, Zasilanie, Wyjście 24 V DC

Nr. produktu 1334740000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 13 Części zamienne 3 Produkty pokrewne 2
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dane przyłącza Dane ogólne Zasilacz Dane systemowe Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Wersja
Zdalny moduł wej./wyj., IP20, Zasilanie, Wyjście 24 V DC
Nr zam.
1334740000
Typ
UR20-PF-O
GTIN (EAN)
4050118138122
Ilość
1  szt.

Wymiary i masa

Głębokość
76  mm
Głębokość (cale)
2,992  inch
Wysokość
120  mm
Wysokość (cale)
4,724  inch
Szerokość
11,5  mm
Szerokość (cale)
0,453  inch
Wymiar mocowania wysokość
128  mm
Masa netto
76  g

Temperatury

Temperatura magazynowania
-40 °C ... +85 °C
Temperatura eksploatacyjna
-20 °C ... +60 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8

Dane przyłącza

Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14  mm²
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)
AWG 16
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, jednodrutowy, max.
1,5  mm²
Przekrój przyłącza przewodu, jednodrutowy, min.
0,14  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
1,5  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)
AWG 16
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26
Rodzaj przyłącza
PUSH IN

Dane ogólne

Ciśnienie powietrza (praca)
≥ 795 hPa (wysokość ≤ 2000 m) zgodnie z DIN EN 61131-2
Ciśnienie powietrza (składowanie)
1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2
Ciśnienie powietrza (transport)
1013 hPa (wysokość 0 m) do 700 hPa (wysokość 3000 m) zgodnie z DIN EN 61131-2
Kategoria przepięciowa
II
Klasa palności wg UL 94
V-0
napięcie probiercze
500  V
Odporność na drgania
5 Hz ≤ f ≤ 8,4 Hz: amplituda 3,5 mm zgodnie z IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: przyspieszenie 1 g zgodnie z IEC 60068-2-6
Stopień zanieczyszczenia
2
Szyna
TS 35
Wilgotność powietrza (praca)
10% do 95%, bez kondensacji wg DIN EN 61131-2
Wilgotność powietrza (składowanie)
10% do 95%, bez kondensacji wg DIN EN 61131-2
Wilgotność powietrza (transport)
10% do 95%, bez kondensacji wg DIN EN 61131-2
Wstrząs
15 g przez 11 ms, półsinusoidalne, wg IEC 60068-2-27

Zasilacz

Napięcie zasilania wyjść
24 V DC +20 %/ -15 %
Pobór prądu od IWY (odpowiedni segment mocy)
<10 mA
Prąd zasilania dla IWY (ścieżka prądu wyjściowego) , maks.
10 000  mA

Dane systemowe

Interfejs
magistra systemowa u-remote
Protokół magistrali obiektowej
PROFINET IRT
PROFINET RT
CC-Link IE TSN
IEC 61162-450
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
rodzaj modułu
Moduł doprowadzenia mocy

Klasyfikacje

ETIM 6.0
EC001600
ETIM 7.0
EC001600
ETIM 8.0
EC001600
ETIM 9.0
EC001600
ETIM 10.0
EC001600
ECLASS 9.0
27-24-26-10
ECLASS 9.1
27-24-26-10
ECLASS 10.0
27-24-26-10
ECLASS 11.0
27-24-26-10
ECLASS 12.0
27-24-26-10
ECLASS 13.0
27-24-26-10
ECLASS 14.0
27-24-26-10
ECLASS 15.0
27-24-26-10

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319212/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319247/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319220/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319224/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E141197
Nr certyfikatu (cULusEX)
E223527
