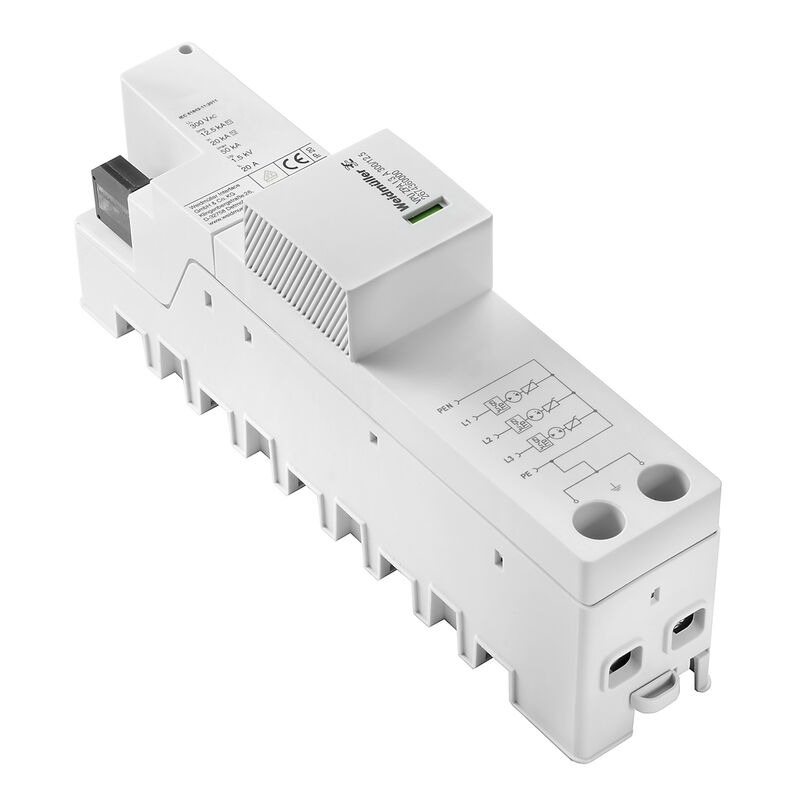

VPU ZPA I 3 A 300/12,5
VPU ZPA I 3 A 300/12,5
VPU ZPA I 3 A 300/12,5

VPU ZPA I 3 A 300/12,5

Данный продукт больше недоступен.

Альтернативный продукт: 2830890000

Разрядник для защиты от перенапряжения, Низкое напряжение, Без тока утечки, TN-C

№ продукта 2674360000
Загрузить спецификации Загрузка продуктов
Аксессуары 2 Связанные продукты 1
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Общие данные Номинальные характеристики IEC / RU Размеры Электрические параметры Общие параметры Гарантия Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Разрядник для защиты от перенапряжения, Низкое напряжение, Без тока утечки, TN-C
Заказ №
2674360000
Тип
VPU ZPA I 3 A 300/12,5
GTIN (EAN)
4050118685688
Кол.
1 Штука
Статус поставки
Снято с производства
Последняя дата заказа
/Date(1698706800000)/
Альтернативный продукт
[2830890000](~/p/2830890000)

Размеры и массы

Depth
99 mm
Глубина (дюймов)
3,898 inch
Высота
229 mm
Высота (в дюймах)
9,016 inch
Ширина
47 mm
Ширина (в дюймах)
1,85 inch
Масса нетто
100 g

Температуры

Температура хранения
-40 °C...70 °C
Рабочая температура
-40 °C...70 °C
Влажность
5...95 % без появления конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Общие данные

Исполнение
Без тока утечки
Класс пожаростойкости UL 94
V-0
Конструкция
для шин 40 мм
Оптическая индикация работы
зеленый = OK; красный = неисправен защитный разрядник - заменить.
Пригодно для
Подсчитывающее устройство (без тока утечки)
Рабочая высота
≤ 4000 m
Сегмент
Распределение питания
Степень защиты
IP30
в сочетании с крышкой
Цветовой код
серый

Номинальные характеристики IEC / RU

Corriente de descarga Imáx. (8/20µs) conductor PE
50 kA
Discharge current In (8/20µs) wire-PE
20 кА
Energy coordination (≤10 m)
Тип I
Тип II
Тип III
Follow-on current extinguishing capability Ifi
Не следует учитывать сопровождающий ток сети
Höchste Dauerspannung, Uc (AC)
300 В
Integrerad försäkring
Нет
Netzspannung
230 V / 400 V
SPD type
T1
T2
Védettségi szint, Up I áramnálN (L/N-PE)
≤ 1,5 кВ
Временное перенапряжение - TOV
442 V
Время реакции/время перехода в аварийный режим
≤ 100 нс
Защита предохранителем
Предохранитель не требуется ≤ 315 А gG
Испытательный разрядный ток, Iимп(10/350 мкс) фаза - защитное заземление (L-PE)
12,5 kA
Категория требований по IEC 61643-11
Тип I
Тип II
Класс требований согласно EN 61643-11
T1
T2
Количество полюсов
1
Низковольтная сеть
TN-C
Номинальное напряжение (AC)
240 V
Нормы
IEC 61643-11, EN 61643-11
Пригодно для
Подсчитывающее устройство (без тока утечки)
Сигнальный контакт
Нет
Тип напряжения
Переменный ток
Ток утечки в Un
20 µA
쇼트 회로 전류 등급 ISCCR
25 kA

Размеры

Длина зачистки изоляции
12 mm
Метод проводного соединения
Винтовое соединение
Вид соединения
закрепленный
Момент затяжки, макс.
4,5 Nm
Диапазон зажима, мин.
16 mm²
Диапазон зажима, макс.
35 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
16 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
25 mm²
Сечение подсоединяемого провода, скрученный, мин.
16 mm²
Сечение подсоединяемого провода, скрученный, макс.
35 mm²

Электрические параметры

Тип напряжения
Переменный ток

Общие параметры

Количество полюсов
1
Степень защиты
IP30
в сочетании с крышкой
Цветовой код
серый

Гарантия

Период времени
5 лет

Классификации

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
