特性
| 版本 | 测量控制系统电涌保护器, 测量控制系统的电涌保护, UP(L/N-PE) < 200 V |
| 订货号 | 1064440000 |
| 类型 | VSSC6SLFGLD48VAC/DC0.5A |
| GTIN (EAN) | 4032248829804 |
| 数量 | 10 PC |
| 深 | 81 mm |
| 深度 (英寸) | 3.189 inch |
| 高度 | 88.5 mm |
| 高度 (英寸) | 3.484 inch |
| 宽度 | 6.2 mm |
| 宽度 (英寸) | 0.244 inch |
| 净重 | 42 g |
| 存储温度 | -40 °C...80 °C |
| 工作温度 | -40 °C...70 |
| 湿度 | 5...96 % |
| SIL 符合 IEC 61508 | 3 |
| MTTF | 2,114 a |
| SFF | 96.67 % |
| λges | 54 |
| PFH 1*10-9 1/h | 1.8 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| UL 证书号 | E311081 |
| UL 证书 | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| 内置电容, 最大 CI | 2 nF |
| 内置电容, 最大值 LI | 0 µH |
| 气体组别 A、 B | IIC |
| 气体组别 C | IIB |
| 气体组别 D | IIA |
| 输入电压, 最大 Ui | 85 V |
| 输入电流, 最大 II | 500 mA |
| 光学功能显示 | 是 |
| 导轨 | TS 35 |
| 类型 | 测量控制系统的电涌保护 |
| 类型 | 端子 |
| 行业 | 测量控制系统 |
| 防护等级 | IP20 |
| 阻燃等级符合 UL 94 | V-0 |
| 隔离功能 | 无 |
| 颜色编码 | 黑色 |
| 污染等级 | 2 |
| 过压等级 | III |
| IEC 61643-21等级 |
C2
C3 D1 |
| 信号传输特性 (-3 dB) | 4.6 MHz |
| 回路数 | 1 |
| 插入损耗 | 4,58 MHz |
| 放电电流 In (8/20µs) GND-PE | 2.5 kA |
| 放电电流 In (8/20µs) 导线-PE | 2.5 kA |
| 放电电流 I最大 (8/20µs) GND-PE | 10 kA |
| 放电电流 I最大 (8/20µs) 线-PE | 10 kA |
| 最大持续工作电压 Uc (DC) | 85 V |
| 最大持续工作电压，Uc (AC) | 60 V |
| 最大放电电流 (8/20 µs) | 10 kA |
| 标准 | IEC 61643-21 |
| 浪涌电流强度 C2 | 2.5 kA 8/20 µs 5 kV 1.2/50 µs |
| 浪涌电流强度 C3 | 10 A 10/1000 µs |
| 浪涌电流强度 D1 | 1 kA 10/350 μs |
| 熔丝 | 0.5 A |
| 电压保护水平 UP (典型值) | < 200 V |
| 电压保护水平UP GND - PE | 1,200 V |
| 电压类型 | 交流/ 直流 |
| 绝缘强度 FG - PE | ≥ 500 V |
| 脉冲回复能力 | ≤ 20 ms |
| 输出端电压保护水平 线-线 1 kV/µs | 150 V |
| 过载故障模式 | 模式 2 |
| 通道电阻 | 1.8 Ω 10 % |
| 雷击测试电流 Iimp (10/350 µs) | 1 kA |
| 雷击测试电流，Iimp (10/350 µs) 线-PE | 10 kA |
| 额定电压下的漏电压 | 2.1 mA |
| 额定电压（交流） | 48 V |
| 额定电压（直流） | 68 V |
| 额定电流 IN | 500 mA |
| GOST认证 | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| 剥线长度 | 10 mm |
| 联接类型 | 螺钉联接 |
| 最小拧紧力矩 | 0.5 Nm |
| 最大拧紧力矩 | 0.8 Nm |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 4 mm² |
| 单股导线的最小压接面积 | 0.5 mm² |
| 单股导线最大截面 | 6 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.5 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 4 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 4 mm² |
| 电压类型 | 交流/ 直流 |
| 回路数 | 1 |
| 防护等级 | IP20 |
| 颜色编码 | 黑色 |
| cUL 认证 | [cUL Certificate](pdf/VSSC.PDF) |
| 产品信息 | 模式 2：SPD 的限压部分已被 SPD 内部一个很小的阻抗所短路。线路不可运行，但是设备仍受到短路保护。 |
| 认证/证书/一致性声明 |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60135) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1064440000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1064440000) |
| 用户文档 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

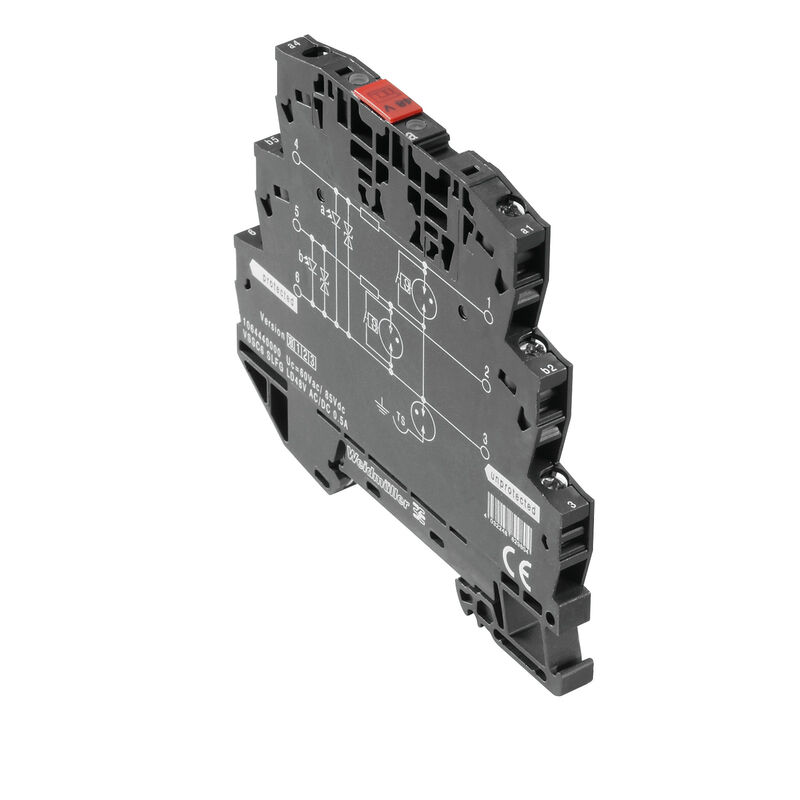

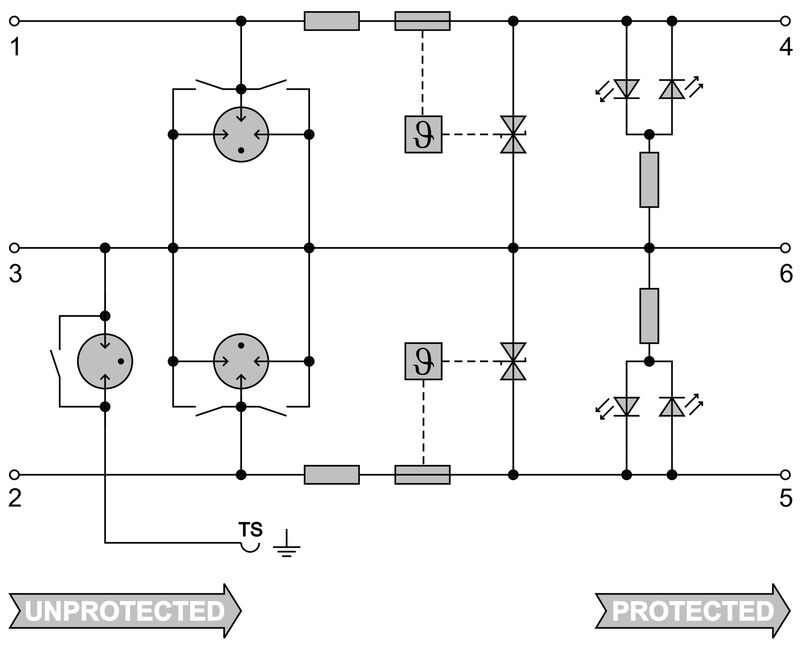

| 详细描述 | 过压保护装置在 6.2 mm 宽的一体化安装导轨模块中用于两个 48Vuc 二元无电位信号电路。通过绿色 LED 显示信号。安装端子会同时在保护电路的安装导轨（接地）和基准电位（接地）之间生成火花隙，用于高电阻接地。端子的光学标识符合保护电路类型和电压高度。端子上的标记可能。 |
| 简短描述 | 过压保护装置在 6.2 mm 宽的一体化安装导轨模块中用于两个二元无电位信号电路。通过绿色 LED 显示信号。规格：48VUC |
| 认证 |      |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UL 证书号 | E311081 |
