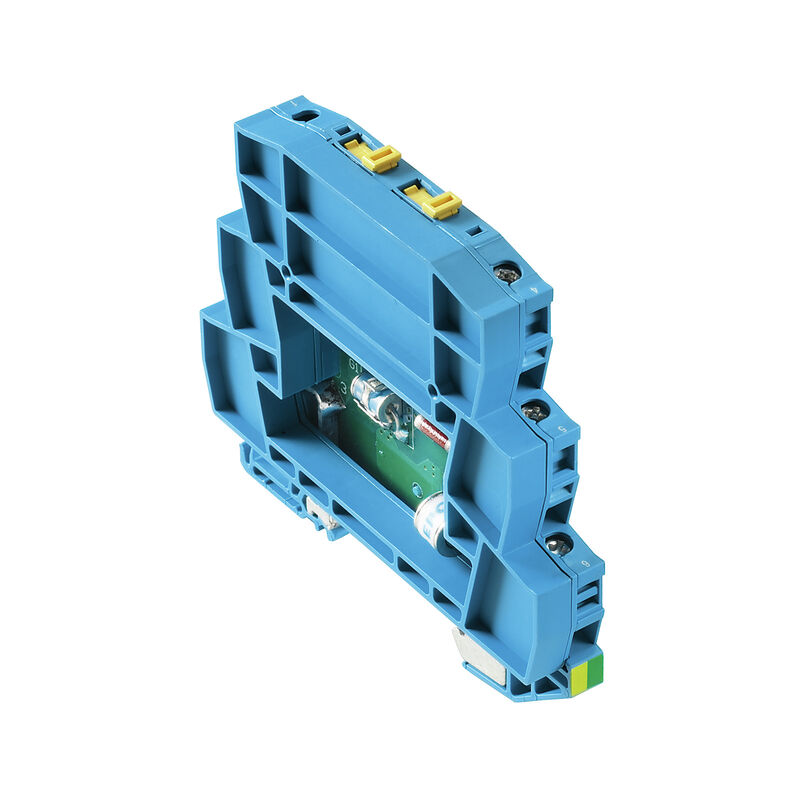

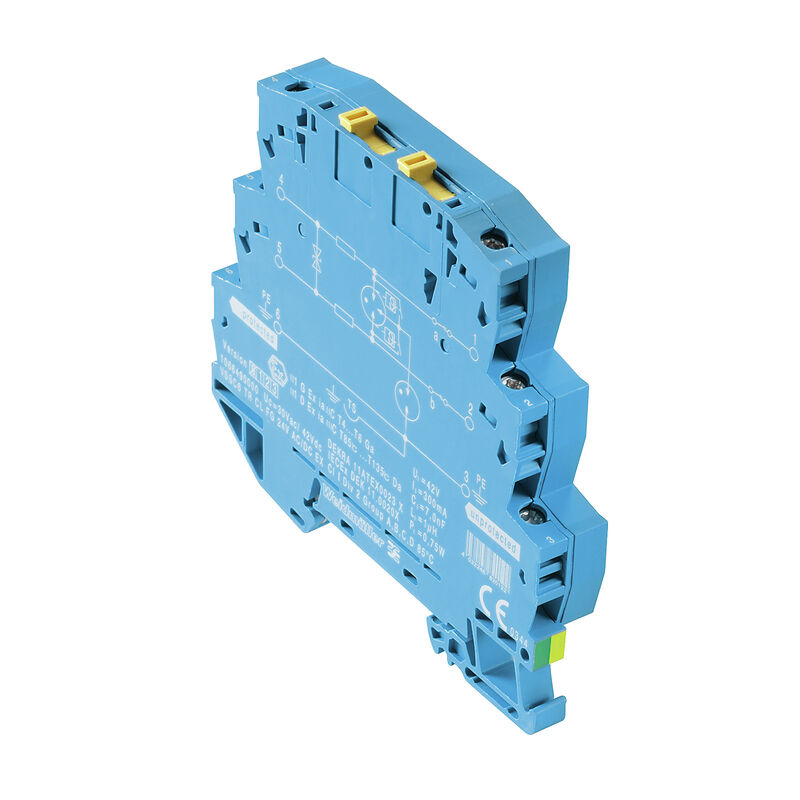

电涌保护器VSSC6TRCLFG24VAC/DC EX

测量控制系统电涌保护器, 测量控制系统的电涌保护, U_P(L/N-PE) ≤ 1870 V

商品编号 1066490000

特性

通用订货数据

版本	测量控制系统电涌保护器, 测量控制系统的电涌保护, U_P(L/N-PE) ≤ 1870 V
订货号	1066490000
类型	VSSC6TRCLFG24VAC/DC EX
GTIN (EAN)	4032248820122
数量	1 PC

尺寸和重量

深	81 mm
深度 (英寸)	3.189 inch
高度	88.5 mm
高度 (英寸)	3.484 inch
宽度	12.4 mm
宽度 (英寸)	0.488 inch
净重	60.6 g

温度

存储温度	-40 °C...80 °C
工作温度	-40 °C...70
湿度	5...96 %

失效概率

SIL 符合 IEC 61508	3
MTTF	3,936 a
SFF	93.28 %
λges	29
PFH 1*10^-9 1/h	1.95

环保产品合规

RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	71e97bb7-979f-4330-94c0-20c629bb05e3

防爆保护 - 数据

ATEX - 标记灰尘	II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX - 标记气体	II 1 G Ex ia IIC T4… T6 Ga
IECEx - 标记灰尘	II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - 标记气体	II 1 G Ex ia IIC T4… T6 Ga
输入功率, 最大值 P_I	0.75 W
输入电压, 最大值 U_i	42 V
内置电容, 最大 C_I	2 nF
内置电感, 最大值 L_I	0 µH
温度级别 T4/135°C (-40°C......+120 °C) li	300 mA
温度级别 T5/100°C (-40 ° C......+85 °C) li	300 mA
温度级别 T6/85 °C (-40 °C......+70 °C) li	300 mA

CSA 保护数据

内置电容, 最大 C_I	1 nF
内置电容, 最大值 L_I	0 µH
气体组别 A、 B	IIC
气体组别 C	IIB
气体组别 D	IIA
输入电压, 最大 U_i	42 V
输入电流, 最大 I_I	300 mA

通用参数

光学功能显示	不
导轨	TS 35
测试可能性	功能螺栓，带检测插头插套，接线点1、2、4、5
类型	测量控制系统的电涌保护
类型	端子
行业	测量控制系统
防护等级	IP20
阻燃等级符合 UL 94	V-0
隔离功能	是
颜色编码	浅蓝

绝缘参数（EN 50178）

污染等级	2
过压等级	III

IEC / EN 额定数据

IEC 61643-21等级	C2 C3 D1
信号传输特性 (-3 dB)	270 Mhz
回路数	1
插入损耗	250 MHz
放电电流 I_n (8/20µs) 导线 - 导线	2.5 kA
放电电流 I_n (8/20µs) 导线-PE	2.5 kA
放电电流 I_最大 (8/20µs) 线-PE	5 kA
放电电流 I_最大 (8/20µs) 线-线	5 kA
最大持续工作电压 Uc (DC)	42 V
最大持续工作电压，Uc (AC)	30 V
最大放电电流 (8/20 µs)	10 kA
标准	IEC61643-21:2009 DIN EN 60079-0.2009 DIN EN 60079-26:2007 DIN EN 61241-11:2006 HART-compatible
浪涌电流强度 C2	2.5 kA 8/20 µs 5 kV 1.2/50 µs
浪涌电流强度 C3	50 A 10/1000 μs
浪涌电流强度 D1	0.5 kA 10/350 μs
电压保护水平 U_P (典型值)	≤ 1870 V
电压保护水平U_P 线 - 线	90 V
电压类型	直流电
绝缘强度 FG - PE	≥ 500 V
脉冲回复能力	≤ 20 ms
输入电压, 最大值 U_i	42 V
输出端电压保护水平线-线 1 kV/µs	70 V
过载故障模式	模式 2
通道电阻	1.8 Ω 10 %
雷击测试电流 I_imp (10/350 µs)	0,5 kA
雷击测试电流，I_imp (10/350 µs) 线-PE	0,5 kA
额定电压（交流）	24 V
额定电压（直流）	34 V
额定电流 I_N	300 mA

详细认证情况

GOST认证

[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

联接参数

剥线长度	10 mm
联接类型	螺钉联接
最小拧紧力矩	0.5 Nm
最大拧紧力矩	0.8 Nm
压接范围，最小	0.5 mm²
压接范围，最大	4 mm²
单股导线的最小压接面积	0.5 mm²
单股导线最大截面	6 mm²
软导线的最小压接面积，带管状端头 (DIN 46228-1)	0.5 mm²
软导线的最大压接面积，带管状端头 (DIN 46228-1)	4 mm²
接线截面积，多股线，最小	0.5 mm²
接线截面积，多股线，最大	4 mm²

电气数据

电压类型

直流电

通用数据

回路数	1
防护等级	IP20
颜色编码	浅蓝

等级 IECEx/ATEX/cUL

ATEX - 标记灰尘	II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX - 标记气体	II 1 G Ex ia IIC T4… T6 Ga
ATEX 认证	[ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf)
IEC Ex 证书	[IECEX Zertifikat](PDF/VSSC_IECEx DEK 11.0020x.pdf)
IECEx - 标记灰尘	II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - 标记气体	II 1 G Ex ia IIC T4… T6 Ga
cUL 认证	[cUL Certificate](pdf/VSSC.PDF)

重要注意事项

产品信息	模式 2：SPD 的限压部分已被 SPD 内部一个很小的阻抗所短路。线路不可运行，但是设备仍受到短路保护。

下载

认证/证书/一致性声明	[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313324) [SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86288)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60186)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1066490000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1066490000)
用户文档	[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_49596)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC000943
ETIM 7.0	EC000943
ETIM 8.0	EC000943
ETIM 9.0	EC000943
ECLASS 9.0	27-13-08-07
ECLASS 9.1	27-13-08-07
ECLASS 10.0	27-13-08-07
ECLASS 11.0	27-13-08-07
ECLASS 12.0	27-17-90-90
ECLASS 13.0	27-17-90-90
ECLASS 14.0	27-17-90-90

标书规格表

详细描述

一体式电涌保护器，12.4 mm宽端子导轨模块，用于浮动接地的内部安全信号电路,信号电路带有采用二线技术的48 VUC。最大为0.6A的电流环路可以在此保护。每条信号通道的开通可以通过一个隔离器实现。安装端子时，应当为端子导轨（地线）与保护电路基准电位（地面）间的高电阻地线同时留出火花放电间隙。端子的光学识别基于保护电路的类型和电压水平。端子可以被标记。

简短描述

一体式电涌保护器，12.4 mm宽端子导轨模块，用于浮动接地的内部安全信号电路和一根公共接线盒，信号电路带有采用二线技术的48 VUC。每条信号通道的开通可以通过一个隔离器实现。版本：48 VUC

审批

认证	![CE](/picture/CE.gif) ![CSAEX](/picture/CSAEX.gif) ![DEKRAATEX](/picture/DEKRAATEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXDEK](/picture/IECEXDEK.gif)
ROHS	一致
