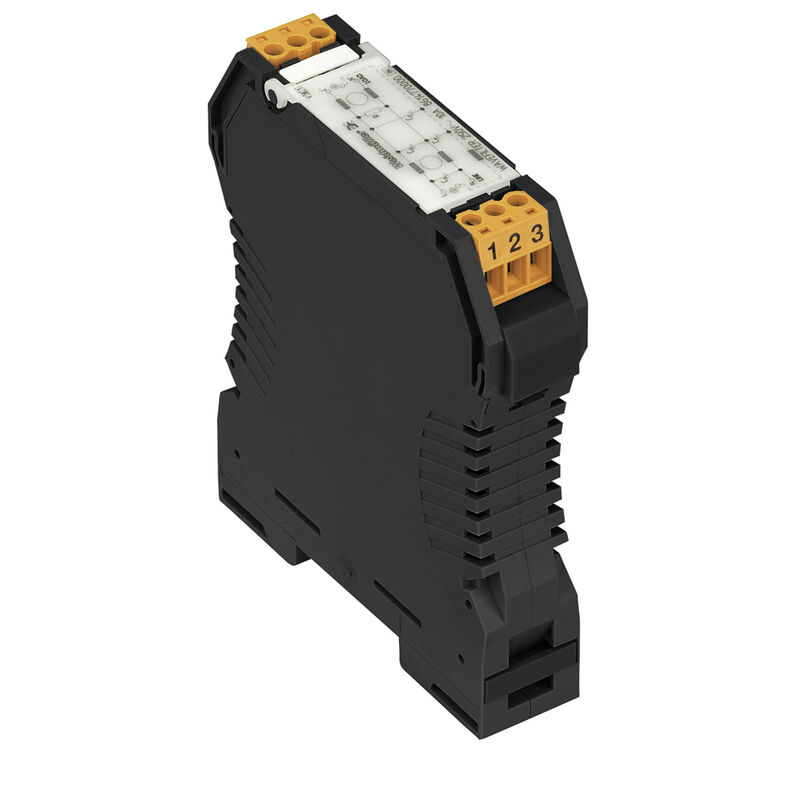

WAVEFILTER 10A
WAVEFILTER 10A

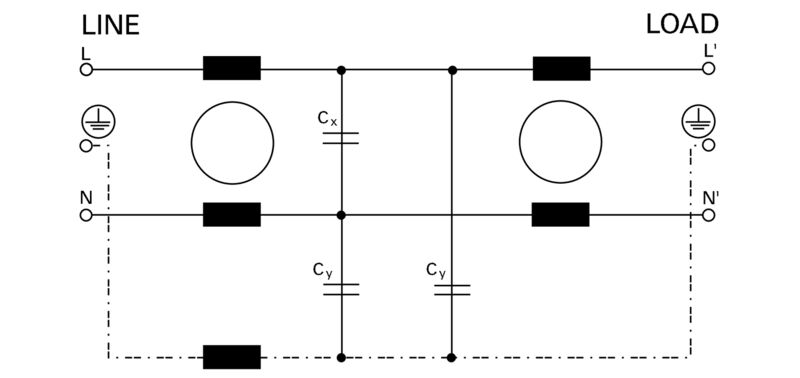

Schaltsymbol
Circuit diagram
WAVEFILTER 10A

WAVEFILTER 10A

WAVESERIES, Überspannungsschutz, Überspannungsschutz, Dämpfung bei 100 MHz: 40 dB

Art.-Nr. 8614770000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 3
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Daten Isolationskoordination gemäß EN 50178 Rated data IEC / EN Anschlussdaten Elektrische Daten Allgemeine Daten Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E64388

Allgemeine Bestelldaten

Version
WAVESERIES, Überspannungsschutz, Überspannungsschutz, Dämpfung bei 100 MHz: 40 dB
Order No.
8614770000
Type
WAVEFILTER 10A
GTIN (EAN)
4032248277032
VPE
1 Stück

Abmessungen und Gewichte

Depth
110,5 mm
Tiefe (inch)
4,35 inch
Height
96,5 mm
Höhe (inch)
3,799 inch
Width
22,5 mm
Breite (inch)
0,886 inch
Nettogewicht
142,12 g

Temperaturen

Storage temperature
-25 °C...55 °C
Operating temperature
-20 °C...40 °C

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
7a, 7cI
REACH SVHC
Lead 7439-92-1

Allgemeine Daten

Ausführung
Überspannungsschutz
Bauform
Wave 22,5 L
Farbe
schwarz
Höhe mit TS 35
112,4 mm
Schutzart
IP20
Segment
Energieverteilung
Tragschiene
TS 35

Isolationskoordination gemäß EN 50178

Verschmutzungsgrad
2
Überspannungskategorie
III

Rated data IEC / EN

Absicherung
10 A
Dämpfung bei 0,15 MHz
< 0,5 dB
Dämpfung bei 1 MHz
70 dB
Dämpfung bei 10 MHZ
52 dB
Dämpfung bei 100 MHz
40 dB
Inductance L and L1
0,8 mH
Kapazität
Cx: 470 nF / Cy: 4,7 nF
Leckstrom bei Un
190 µA
Nennspannung (AC)
250 V
Nennspannung (DC)
250 V
Nennstrom IN
10 A
Prüfspannung P-N
1700 V DC
Prüfspannung P/N-PE
2000 V AC
Spannungsart
AC/DC

Anschlussdaten

Querschnitt
2,5 mm²
Tightening torque, min.
0,4 Nm
Anzugsdrehmoment, max.
0,6 Nm
Clamping range, rated connection
2,5 mm²
Klemmbereich, min.
0,5 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1,5 mm²

Elektrische Daten

Spannungsart
AC/DC

Allgemeine Daten

Schutzart
IP20
Farbe
schwarz

Klassifikationen

ETIM 8.0
EC002623
ETIM 9.0
EC002623
ETIM 10.0
EC002623
ECLASS 14.0
27-18-28-14
ECLASS 15.0
27-18-28-14
