ZDUB 2.5-2/4AN/DB
제품 이미지
ZDUB 2.5-2/4AN/DB

ZDUB 2.5-2/4AN/DB

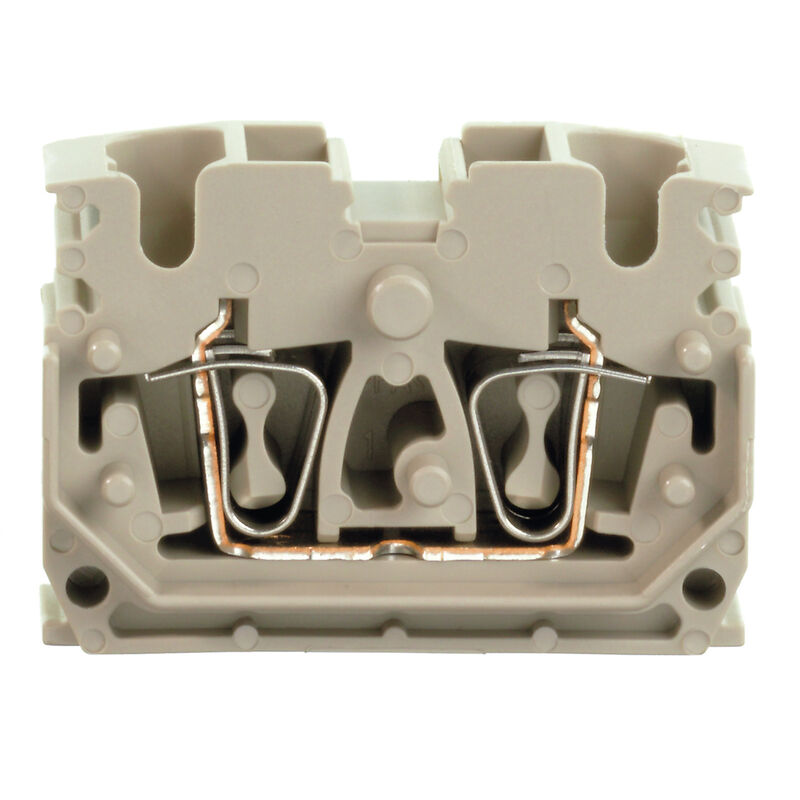

Z-시리즈, 기본 연결 단자대, 정격 단면적: 2.5 mm², 텐션 클램프 결선, 진한 베이지색, 직접 장착

항목 번호 1704690000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 12 관련 제품 32
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 정격 데이터 IECEx/ATEX 시스템 사양 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 크기 일반 등급 데이터 UL 등급 데이터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693
인증 번호(cURusEX)
E184763

일반 주문 데이터

버전
Z-시리즈, 기본 연결 단자대, 정격 단면적: 2.5 mm², 텐션 클램프 결선, 진한 베이지색, 직접 장착
주문 번호
1704690000
유형
ZDUB 2.5-2/4AN/DB
GTIN(EAN)
4008190948481
수량
100  items

치수 및 중량

깊이
24  mm
깊이 (인치)
0.945  inch
높이
33.5  mm
높이 (인치)
1.319  inch
너비
10.2  mm
폭 (인치)
0.402  inch
순중량
7.29  g

온도

보관 온도
-25 °C...55 °C
주변 온도
-5 °C…40 °C
연속 작동 온도, 최소
-50  °C
연속 작동 온도, 최대
120  °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%
제품 탄소 발자국
  • 요람에서 게이트까지:
    0.097 kg CO2 eq.

자재 데이터

기본 재질
Wemid
컬러 코드
진한 베이지색
UL 94 가연성 등급
V-0

정격 데이터 IECEx/ATEX

인증 번호(ATEX)
DEMKO16ATEX1808U
인증 번호(IECEX)
IECEXULD16.0036U
최대 전압(ATEX)
550 V
전류(ATEX)
21 A
와이어 단면적 최대(ATEX)
2.5 mm²
최대 전압(IECEX)
550 V
전류(IECEX)
21 A
와이어 단면적 최대(IECEX)
2.5 mm²
마킹 EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU 라벨
II 2 G D

시스템 사양

버전
텐션 스프링 클램프 결선
결선 접점에서만 브리지 가능
커넥터 없는 한쪽 끝
엔드 커버 플레이트 필요
예
전위 수
1
레벨 수
1
레벨당 클램프 지점 개수
4
계층당 전위 수
1
레벨 내부 교차 결선
예
PE 결선
아니요
장착 레일
TS 35
N-기능
아니요
PE 기능
아니요
PEN 기능
아니요

추가 기술 데이터

개방측
오른쪽
설치 권고
직접 장착
장착 유형
직접 장착
폭발 테스트 버전
예

클램프용 전선(추가 결선)

결선 유형, 추가 결선
텐션 클램프 결선

클램프용 컨덕터(정격 결선)

IEC 60947-1 규격 게이지
A2
결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 26
결선 단면적, 꼬임, 최대
4  mm²
결선 단면적, 꼬임, 최소
0.5  mm²
결선 방향
상단
결선 수
4
결선 유형
텐션 클램프 결선
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
2.5  mm²
와이어 결선 단면, 가는 꼬임, 최소
0.5  mm²
와이어 결선 단면적, 경질 코어 최대
4  mm²
와이어 결선 단면적, 경질 코어, 최소
0.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
1.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
1.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.5  mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용
  • 도체 결선 단면적:
    • 공칭:
      0.5 mm²
  • 튜브 길이:
    • 공칭:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      0.75 mm²
  • 튜브 길이:
    • 공칭:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      1 mm²
  • 튜브 길이:
    • 공칭:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      1.5 mm²
  • 튜브 길이:
    • 공칭:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      2.5 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용
  • 튜브 길이:
    • 최소:
      6 mm
    • 최대:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      0.5 mm²
  • 튜브 길이:
    • 최소:
      6 mm
    • 최대:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      0.75 mm²
  • 튜브 길이:
    • 최소:
      6 mm
    • 최대:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      1 mm²
  • 튜브 길이:
    • 최소:
      8 mm
    • 최대:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      1.5 mm²
  • 튜브 길이:
    • 공칭:
      8 mm
  • 도체 결선 단면적:
    • 공칭:
      2.5 mm²
클램프 범위, 최대
4  mm²
클램프 범위, 최소
0.13  mm²
탈피 길이
10  mm

CSA 등급 데이터

와이어 단면적 최대(CSA)
12 AWG
와이어 단면적 최소(CSA)
26 AWG
인증 번호(CSA)
12400-379
전류 크기 C(CSA)
25 A
전압 크기 C(CSA)
600 V

크기

TS 15 오프셋
17  mm

일반

결선 단면규격 AWG, 최대
AWG 12
결선 단면규격 AWG, 최소
AWG 26
설치 권고
직접 장착
장착 레일
TS 35
표준 규격
IEC 60947-7-1

등급 데이터

정격 단면적
2.5  mm²
정격 전압
800  V
정격 DC 전압
800  V
정격 전류
24  A
최대 와이어에서 전류
30  A
표준 규격
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
1.33  mΩ
정격 임펄스 내전압
8 kV
IEC 60947-7-x 규격 전력 손실
0.77  W
오염 심각도
3

UL 등급 데이터

인증 번호(cURus)
E60693
전류 크기 C(cURus)
20 A
전압 크기 C(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
26 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG
컨덕터 크기 필드 결선 최소(cURus)
26 AWG

분류

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
