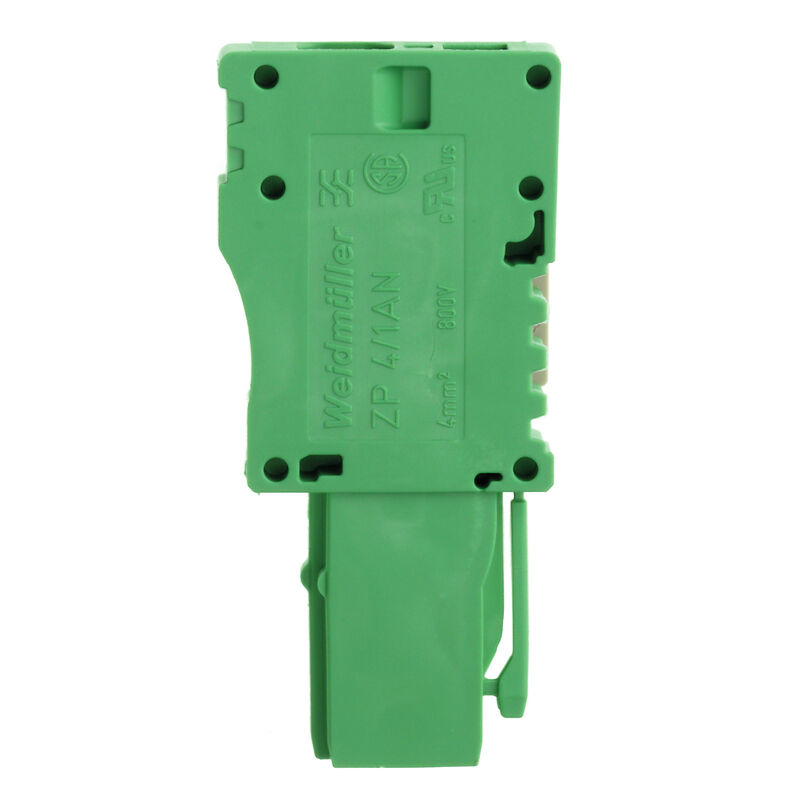

ZP 4/1AN/1 GN

Z-sorozat, Dugaszoló csatlakozó, zöld, Közvetlen rögzítés

Produkt ID 1854980000
Download datablad Mérnöki támogatás Termékletöltések
Tartozékok 9 Tartozéka 5 Kapcsolódó termékek 317
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok Rendszer specifikációk Kiegészítő műszaki adatok Rögzíthető vezetékek (névleges csatlakozás) CSA névleges adatok Általános Névleges adatok UL névleges adatok Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Version
Z-sorozat, Dugaszoló csatlakozó, zöld, Közvetlen rögzítés
Order No.
1854980000
Type
ZP 4/1AN/1 GN
GTIN (EAN)
4032248396054
Qty.
50 Darab

Méretek és tömegek

Depth
47.5 mm
Mélység (coll)
1.87 inch
Height
22.5 mm
Magasság (coll)
0.886 inch
Width
6.5 mm
Szélesség (coll)
0.256 inch
Nettó tömeg
5.614 g

Hőmérsékletek

Storage temperature
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Folyamatos üzemi hőmérséklet., min.
-50 °C
Folyamatos üzemi hőmérséklet., max.
120 °C

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Anyag adatok

Alapanyag
Wemid
Szín
zöld
UL 94 éghetőségi osztály
V-0

Rendszer specifikációk

Változat
Csatlakozókészlet
dugaszolható
Húzókengyeles csatlakozás
Véglap szükséges
Nem
Potenciálok száma
1
Szintek száma
1
Rögzítési pontok száma szintenként
1
Keresztkötött szintek belül
Nem
PE-csatlakozás
Nem

Kiegészítő műszaki adatok

Felszerelés típusa
Dugaszolt
Nyitott oldala
zárt
Telepítési útmutató
Direct mounting

Rögzíthető vezetékek (névleges csatlakozás)

Connection direction
felső
Gauge to IEC 60947-1
A3
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0.13 mm²
Longueur de dénudage
12 mm
Numero di collegamenti
1
Type de raccordement
Tension-clamp connection
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0.13 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0.13 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
6 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0.13 mm²
Wire connection cross section AWG, max.
AWG 10
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section, finely stranded, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0.13 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
4 mm²
블레이드 크기
0,6 x 3,5 mm
클램프 범위, 최대
6 mm²
클램프 범위, 최소
0.13 mm²

CSA névleges adatok

C feszültség nagyság (CSA)
600 V
C áram nagyság (CSA)
28 A
Tanúsítvány száma (CSA)
200039-1720292
Vezeték keresztmetszet, max. (CSA)
10 AWG
Vezeték keresztmetszet, min. (CSA)
26 AWG

Általános

Installation advice
Közvetlen rögzítés
Number of poles
1
Standards
IEC 60947-7-1 szerint
Wire connection cross section AWG, max.
AWG 10
Wire connection cross section AWG, min.
AWG 26

Névleges adatok

Névleges keresztmetszet
4 mm²
Névleges feszültség
800 V
Névleges DC feszültség
800 V
Névleges áram
32 A
Áram maximum vezetékoknál
32 A
Szabványok
IEC 60947-7-1 szerint
Fajlagos ellenállás az IEC 60947-7-x szerint
1 mΩ
Névleges lökőfeszültség
8 kV
Teljesítményveszteség az IEC 60947-7-x szerint
1.02 W
Szennyezés súlyossága
3

UL névleges adatok

C feszültség nagyság (cURus)
600 V
C áram nagyság (cURus)
28 A
Tanúsítvány száma (cURus)
E60693
Vezetékméret, gyári vezetékezés, max. (cURus)
10 AWG
Vezetékméret, gyári vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékzés max. (cURus)
10 AWG

Besorolások

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
