ZTA ZT2.5

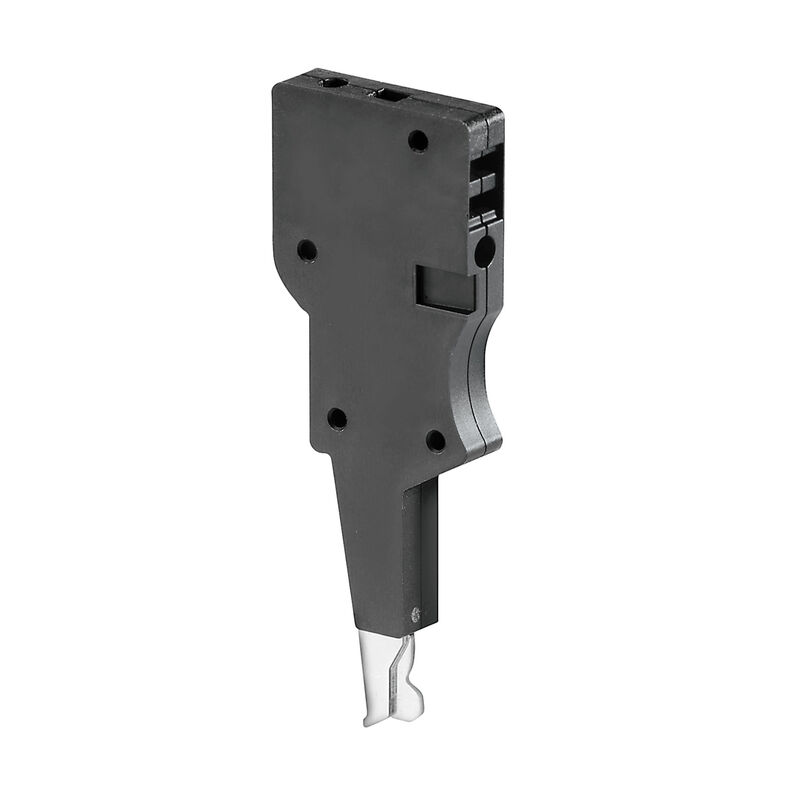

Product image

ZTA ZT2.5

Accessories, Test adapter, 17.5 A

Tuotteen tunnus 1827080000
Lataa tietosivu Teknisk support Nedladdningar av produkter
On lisävaruste 130 Samankaltaiset tuotteet 88
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Conductors for clamping (rated connection) Méretek General Rating data Classifications

Approvals

ROHS
Conform

General ordering data

Version
Accessories, Test adapter, 17.5 A
Order No.
1827080000
Type
ZTA ZT2.5
GTIN (EAN)
4032248411276
Qty.
25 Darab

Dimensions and weights

Depth
50,5 mm
Depth (inches)
1,988 inch
Height
20 mm
Height (inches)
0,787 inch
Width
5,1 mm
Width (inches)
0,201 inch
Масса нетто
5,52 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Température d'utilisation permanente, min.
−50 °C
Température d'utilisation permanente, max.
120 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Основной материал
Wemid
Цветовой код
negro
Класс пожаростойкости UL 94
V-0

System specifications

Исполнение
For the terminals
Количество независимых точек подключения
1
Number of levels
1
Number of clamping points per level
1

Additional technical data

с фиксаторами
No
Указание по установке
Direct mounting

Conductors for clamping (rated connection)

Clamping range, max.
1 mm²
Clamping range, min.
0,5 mm²
Connection cross-section, stranded, max.
4 mm²
Connection cross-section, stranded, min.
0,5 mm²
Connection direction
on side
Number of connections
1
Stripping length
10 mm
Tightening torque, max.
0,3 Nm
Tightening torque, min.
0,3 Nm
Type of connection
Plug-in connection
Wire connection cross section, finely stranded, max.
1 mm²
Wire connection cross section, finely stranded, min.
0,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,5 mm²
Wire connection cross-section, solid core, max.
1 mm²
Wire connection cross-section, solid core, min.
0,5 mm²

Méretek

Pitch in mm (P)
5,1 mm
Высота с TS 35
50,5 mm

General

Installation advice
Direct mounting
Number of poles
1

Rating data

Расчетное сечение
1 mm²
Номинальное напряжение
250 V
Номинальное напряжение пост. тока
250 V
Номинальный ток
17,5 A
Объемное сопротивление по стандарту IEC 60947-7-x
2,37 mΩ
Потери мощности по стандарту IEC 60947-7-x
0,43 W

Classifications

ETIM 8.0
EC002555
ETIM 9.0
EC002555
ETIM 10.0
EC002555
ECLASS 14.0
27-25-03-04
ECLASS 15.0
27-25-03-04
