Vlastnosti

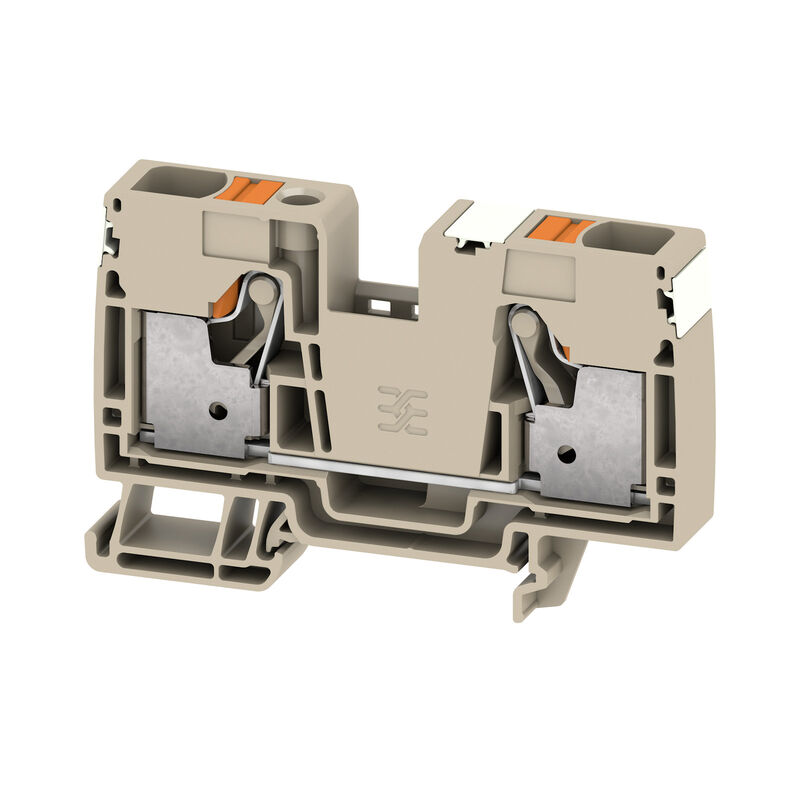

| Verze | Průchozí svorka, PUSH IN, 16 mm², 1000 V, 76 A, Tmavě béžová |
| Číslo objednávky | 2675000000 |
| Typ | A2C 16 DL |
| GTIN (EAN) | 4050118817454 |
| Množství | 20 ks |
| Hloubka | 51,5 mm |
| Hloubka (v palcích) | 2,028 inch |
| Hloubka včerně DIN lišty | 52,5 mm |
| Výška | 51,5 mm |
| Výška (v palcích) | 2,028 inch |
| Šířka | 12 mm |
| Šířka (v palcích) | 0,472 inch |
| Čistá hmotnost | 38,5 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Izolační materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | TUEV16ATEX7909U |
| Č. osvědčení (IECEX) | IECEXTUR16.0036U |
| Max. napětí (ATEX) | 550 V |
| Proud (ATEX) | 64 A |
| Průřez vodiče max. (ATEX) | 16 mm² |
| Max. napětí (IECEX) | 550 V |
| Proud (IECEX) | 64 A |
| Průřez vodiče max. (IECEX) | 16 mm² |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| Lišta | TS 35 |
| Otevřené strany | pravá |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | PUSH IN |
| Dvojdutinka, max. | 6 mm² |
| Dvojdutinka, max. | 0,75 mm² |
| Délka odizolování | 18 mm |
| Měřidlo podle IEC 60947-1 | A6 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 4 |
| Průřez propojení AWG, min. | AWG 18 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 16 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 16 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 16 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 25 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 25 mm² |
| Průřez připojení vodičů, splétané, min. | 10 mm² |
| Typ připojení | PUSH IN |
| Upínací rozsah, max. | 25 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Velikost nože | 1,0 x 5,5 mm |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 4 |
| Průřez propojení AWG, min. | AWG 18 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 16 mm² |
| Jmenovité napětí | 1 000 V |
| Jmenovité DC napětí | 1 000 V |
| Jmenovitý proud | 76 A |
| Proud při maximu vodičů | 76 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 0,42 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 2,43 W |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103919)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153764) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205761) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675000000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675000000&norm=0) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Schválení |          |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURusEX) | E184763 |
