Vlastnosti

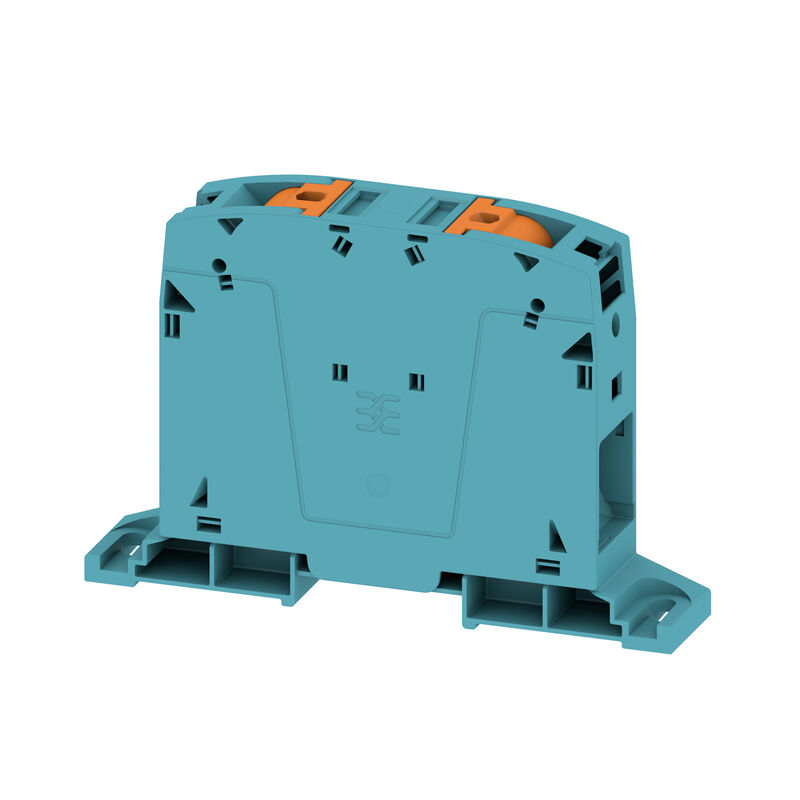

| Verze | Průchozí svorka, PUSH IN, 95 mm², 1000 V, 232 A, Modrá |
| Číslo objednávky | 2694160000 |
| Typ | A2C 95/120 BL-DM |
| GTIN (EAN) | 4064675073284 |
| Množství | 5 ks |
| Hloubka | 90 mm |
| Hloubka (v palcích) | 3,543 inch |
| Výška | 133,5 mm |
| Výška (v palcích) | 5,256 inch |
| Šířka | 25 mm |
| Šířka (v palcích) | 0,984 inch |
| Čistá hmotnost | 180 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Modrá |
| Barva provozních prvků | Oranžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | TUEV16ATEX7909U |
| Č. osvědčení (IECEX) | IECEXTUR16.0036U |
| Max. napětí (ATEX) | 1100 V |
| Proud (ATEX) | 211 A |
| Průřez vodiče max. (ATEX) | 120 mm² |
| Max. napětí (IECEX) | 1100 V |
| Proud (IECEX) | 211 A |
| Průřez vodiče max. (IECEX) | 120 mm² |
| Nutná koncová deska | Ne |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| Lišta | Montážní deska |
| Funkce PEN | Ne |
| Otevřené strany | zařeno |
| Typ montáže |
Příchytka
Přímá montáž |
| Typ upevnění | TS 35 |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | PUSH IN |
| Délka odizolování | 40 mm |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 3/0 |
| Průřez propojení AWG, min. | AWG 4 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 95 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 25 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 95 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 25 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 120 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 25 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 120 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 25 mm² |
| Průřez připojení vodičů, splétané, max. | 120 mm² |
| Průřez připojení vodičů, splétané, min. | 25 mm² |
| Směr připojení | na straně |
| Typ připojení | PUSH IN |
| Upínací rozsah, max. | 120 mm² |
| Upínací rozsah, min. | 25 mm² |
| Velikost nože | 1,0 x 5,5 mm |
| Průřez vodiče max. (CSA) | 250 kcmil |
| Průřez vodiče min. (CSA) | 4 AWG |
| Velikost napětí B (CSA) | 600 V |
| Velikost napětí C (CSA) | 600 V |
| Velikost proudu B (CSA) | 255 A |
| Velikost proudu C (CSA) | 255 A |
| Č. osvědčení (CSA) | 200039-80115835 |
| Lišta | Montážní deska |
| Průřez propojení AWG, max. | AWG 3/0 |
| Průřez propojení AWG, min. | AWG 4 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 95 mm² |
| Jmenovité napětí | 1 000 V |
| Jmenovité DC napětí | 1 500 V |
| Jmenovitý proud | 232 A |
| Proud při maximu vodičů | 232 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 0,14 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 7,42 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (cURus) | 250 kcmil |
| Průřez vodiče propojení v terénu min. (cURus) | 4 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 250 kcmil |
| Průřez vodiče propojení z výroby min. (cURus) | 4 AWG |
| Velikost napětí B (cURus) | 600 V |
| Velikost napětí C (cURus) | 600 V |
| Velikost proudu B (cURus) | 255 A |
| Velikost proudu C (cURus) | 255 A |
| Č. osvědčení (cURus) | E60693 |
| Informace o produktu | Maximum připojitelných vodičů se snižuje o jednu velikost vodiče, je-li použit křížový konektor, který musí být namontovaný ve vstupu vodiče. |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253716)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_224975) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_224977) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153833) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205892) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2694160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2694160000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2694160000&norm=0) |
| Uživatelská dokumentace |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_103803)
[User Manual A2C 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_229207) [NTI A2C 95/120](https://mdcop.weidmueller.com/mediadelivery/asset/900_253719) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Schválení |           |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
