Vlastnosti

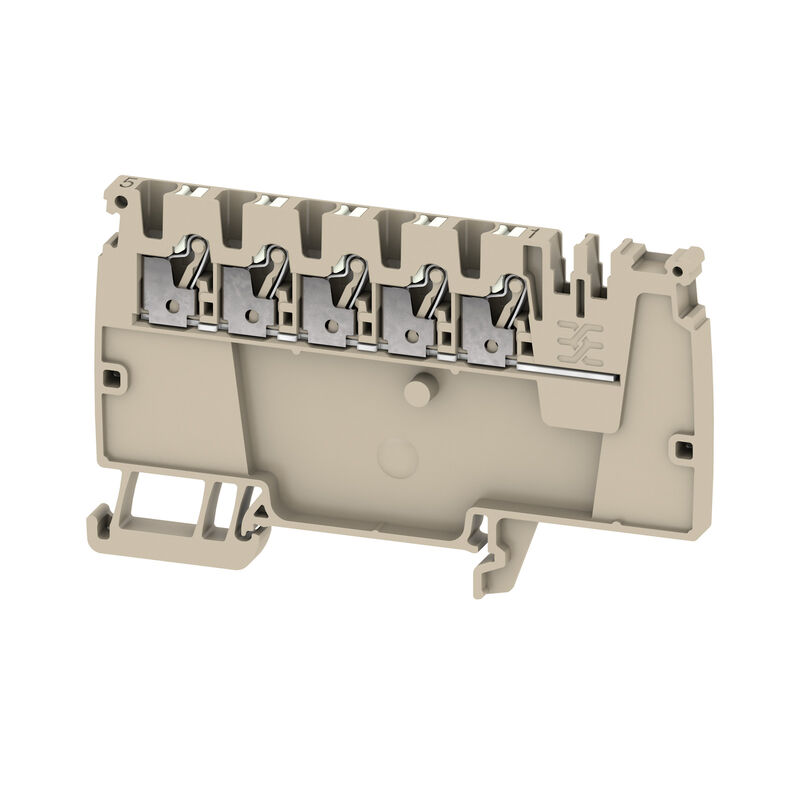

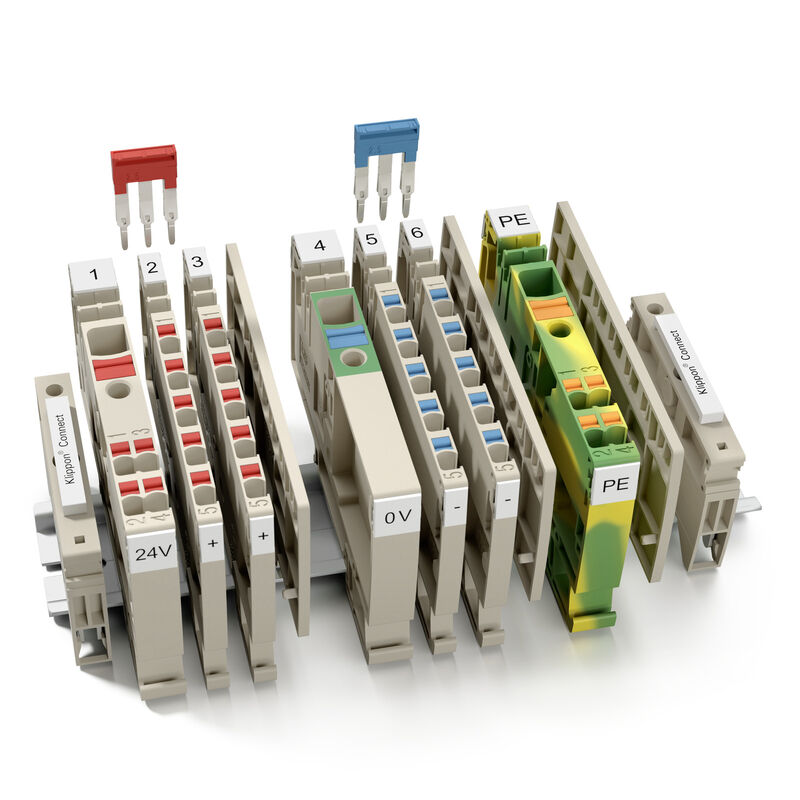

Verze | Modulární rozvodné svorky, PUSH IN, 2.5 mm², 800 V, 24 A, Tmavě béžová, Béžová |
Číslo objednávky | 2683460000 |
Typ | AAP12 2.5 LI WT |
GTIN (EAN) | 4064675048367 |
Množství | 50 ks |
Hloubka | 53,5 mm |
Hloubka (v palcích) | 2,106 inch |
Výška | 85,5 mm |
Výška (v palcích) | 3,366 inch |
Šířka | 5,1 mm |
Šířka (v palcích) | 0,201 inch |
Čistá hmotnost | 12,08 g |
Skladovací teplota | -25 °C...55 °C |
Trvalá provozní teplota, min. | -60 °C |
Trvalá provozní teplota, max. | 130 °C |
Stav souladu se směrnicí RoHS | V souladu bez výjimky |
REACH SVHC | No SVHC above 0.1 wt% |
Materiál | Wemid |
Barevný |
Tmavě béžová
Béžová |
Barva provozních prvků | Bílá |
Klasifikace hořlavosti UL 94 | V-0 |
Č. osvědčení (ATEX) | TUEV17ATEX8030U |
Č. osvědčení (IECEX) | IECEXTUR17.0015U |
Max. napětí (ATEX) | 690 V |
Proud (ATEX) | 20 A |
Průřez vodiče max. (ATEX) | 2.5 mm² |
Max. napětí (IECEX) | 690 V |
Proud (IECEX) | 20 A |
Průřez vodiče max. (IECEX) | 2.5 mm² |
Značení EN 60079-7 | Ex ec II C Gc |
Ex 2014/34/EU značka | II 2 G D |
Nutná koncová deska | Ano |
Počet úrovní | 1 |
Počet svěrných bodů na úroveň | 5 |
Úrovně propojené interně | Ne |
Lišta | TS 35 |
Typ montáže |
TS 35
Příchytka |
Verze testovaná ve výbušném prostředí | Ano |
Typ připojení, další připojení | PUSH IN |
Dvojdutinka, max. | 0,75 mm² |
Dvojdutinka, max. | 0,5 mm² |
Délka tubusu pro dvojitou koncovku |
|
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1 |
|
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4 |
|
Počet připojení | 5 |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
Průřez připojení vodiče, pevné jádro, max. | 2,5 mm² |
Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
Průřez připojení vodičů, splétané, max. | 2,5 mm² |
Průřez připojení vodičů, splétané, min. | 0,5 mm² |
Směr připojení | vrchol |
Typ připojení | PUSH IN |
Typ připojení 2 | PUSH IN |
Lišta | TS 35 |
Počet pólů | 1 |
Standardy | IEC 60947-7-1 |
Jmenovitý průřez | 2,5 mm² |
Jmenovité napětí | 800 V |
Jmenovité AC napětí | 800 V |
Jmenovité DC napětí | 800 V |
Jmenovitý proud | 24 A |
Standardy | IEC 60947-7-1 |
Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
Kategorie rázového napětí | III |
Závažnost znečištění | 3 |
Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58098)
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103337) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205882) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2683460000) |
Uživatelská dokumentace |
[AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992)
[User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-19 |
ECLASS 14.0 | 27-25-01-19 |
Schválení | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Shoda |
