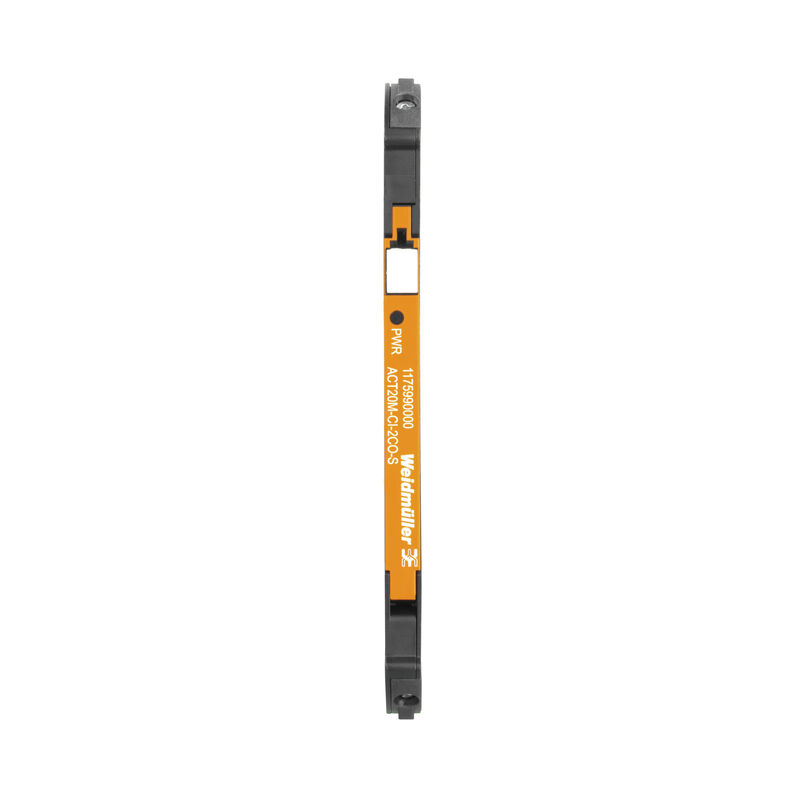

ACT20M-CI-2CO-S

Signálový rozdělovač, Distributor signálu, Vstup : 0(4)-20 mA, Výstup : 2 x 0(4) - 20 mA

ID výrobku 1175990000

Vlastnosti

Všeobecné objednací údaje

Verze	Signálový rozdělovač, Distributor signálu, Vstup : 0(4)-20 mA, Výstup : 2 x 0(4) - 20 mA
Číslo objednávky	1175990000
Typ	ACT20M-CI-2CO-S
GTIN (EAN)	4032248969982
Množství	1 ks

Rozměry a hmotnosti

Hloubka	114,3 mm
Hloubka (v palcích)	4,5 inch
Výška	112,5 mm
Výška (v palcích)	4,429 inch
Šířka	6,1 mm
Šířka (v palcích)	0,24 inch
Čistá hmotnost	83,6 g

Teploty

Skladovací teplota	-40 °C...85 °C
Provozní teplota	-25 °C...70 °C
Vlhkost při provozní teplotě	0...95 % (bez kondenzace)
Vlhkost	Rel. vlhkost 40 °C / 93 %, bez kondenzace

Pravděpodobnost selhání

SIL v souladu s IEC 61508	Žádné
MTBF	219 a

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Vstup

Pokles napětí, proud na vstupu	<1.5 V
Počet vstupů	1
Snímač	Zdroj proudu Snímače s vlastním napájením 4-wire sensor
Vstupní odpor, proud	70 Ω
Vstupní proud	0...20 mA 4...20 mA

Výstup

Cut-off frequency (-3 dB)	100 Hz
Počet výstupů	2
Proud impedance zátěže	<300 Ω na kanál @ max 23mA
Type	aktivní připojené řízení musí být pasivní
Výstupní proud	0...20 mA 4...20 mA

Obecné údaje

Galvanické oddělení	3-cestný oddělovač
Konfigurace	žádná
Lišta	TS 35
Napájecí napětí	24 V DC ±30 % na svorkovnici nebo přes řadovou sběrnici CH20M
Přesnost	<0,05 % rozsahu měření
Spotřeba elektrické energie, max.	0,8 W
Spotřeba elektrické energie, typ.	0,45 W
Stupeň krytí	IP20
Teplotní součinitel	≤ 0,01 % / °C
Čas odezvy	≤ 7 ms

Koordinace izolace

Galvanické oddělení	3-cestný oddělovač
Izolační napětí	2,5 kV_ef / 1 min.
Jmenovité napětí	300 V_eff
Kategorie rázového napětí	II
Normy EMC	IEC 61326-1
Závažnost znečištění	2

Údaje o Ex aplikacích (ATEX)

Místo instalace	Zařízení nainstalované v bezpečné oblasti, zóna 2
Označování	II 3 G Ex nA IIC T4 Gc

Data připojení

Typ připojení	Šroubové připojení
Utahovací moment, min.	0,4 Nm
Utahovací moment, max.	0,6 Nm
Rozsah sevření, jmenovité připojení	2,5 mm²
Upínací rozsah, min.	0,5 mm²
Upínací rozsah, max.	2,5 mm²
Průřez propojení AWG, min.	AWG 30
Průřez propojení AWG, max.	AWG 14

Shoda a schválení EMC

Bezpečnostní norma	UL 61010-1
Normy EMC	IEC 61326-1
Odeslat použití	DNV-GL
Standardy	ATEX EN 60079-0 IECEX IEC 60079-0

Důležitá poznámka

Informace o produktu

Pevný DC oddělovací zesilovač ACT20M-CI-CO-S odděluje standardní analogové proudové signály. Analogový vstupní proudový signál se lineárně převede na analogový výstupní proudový signál a je galvanicky oddělen. Zdroj napájení je galvanicky oddělen od vstupu a výstupu (3cestné oddělení) a je veden skrze přímou kabeláž nebo DIN-lištu od společnosti Weidmüller.

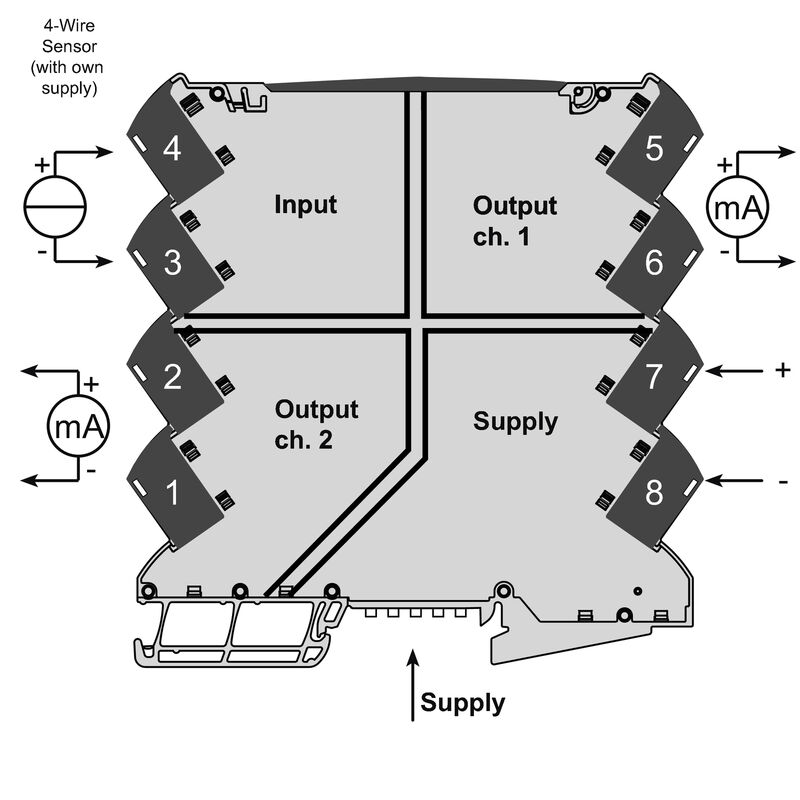

Pevný DC oddělovací zesilovač ACT20M-CI-2CO-S poskytuje stejné funkce, ale má 2 galvanicky oddělené výstupy (4cestné oddělení).

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[DNV-GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_86299) [FM certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102445) [IECEXx certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102446) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102447) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35386)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52202)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1175990000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1175990000)
Uživatelská dokumentace	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35877)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Listy specifikací zakázky

Dlouhá specifikace

Oddělovač standardního signálu
1-kanálový oddělovač signálu o šířce 6,1 mm s externím napájením,
pro přenos, oddělení a rozdělování analogových DC proudových signálů 0/4 až 20 mA

Přídavný kryt pro montážní lištu TS 35
Rozměry (D x Š x V): 114,3 x 6,1 x 112,5 mm
Šroubové připojení / Jmenovitý průřez 2,5 mm²Stupeň krytí: IP 20

Vstup                         0/4...20 mA
Výstup                                              2 x 0/4...20 mA
Zatěžovací odpor             < 300 Ohm/ Výstup
Chyba při přenosu             < 0,05 % v. E.
Mezní frekvence 100 Hz
Pomocné napájení                                     24 VDC +/- 30 %
Ztráta výkonu přibl. 0,8 W
Okolní
teplota - rozpětí -25°C...+70°C

Oddělení                                 EN 61010-1, 3-cestné oddělení až do 2,5 kV AC/DC všech obvodů mezi sebou
Zkušební napětí                               2,5 kV vstup proti výstupu, proti pomocnému napájení
Jmenovité
napětí                                         300 V AC/DC při kategorii přepětí II a stupni znečištění 2
Certifikace cULus, FM Div2, ATEX Zone 2, DNV, GL

Typ ACT20M-CI-2CO-S

Krátká specifikace

Oddělovač standardního signálu
1-kanálový oddělovač signálu o šířce 6,1 mm s externím napájením,
pro přenos, izolaci a rozdělování analogových DC proudových signálů 0/4 až 20 mA

Osvědčení

Schválení	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif) ![UKEX](/picture/UKEX.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cULus)	E337701
