ACT20M-TCI-AO-E-S

Převodník teploty, Tepelná spojka, Bez galvanického oddělené, Vstup : Teplota, termočlánek, Výstup : I / U

ID výrobku 1375500000

Vlastnosti

Všeobecné objednací údaje

Verze	Převodník teploty, Tepelná spojka, Bez galvanického oddělené, Vstup : Teplota, termočlánek, Výstup : I / U
Číslo objednávky	1375500000
Typ	ACT20M-TCI-AO-E-S
GTIN (EAN)	4050118259674
Množství	1 ks

Rozměry a hmotnosti

Hloubka	114,3 mm
Hloubka (v palcích)	4,5 inch
Výška	112,5 mm
Výška (v palcích)	4,429 inch
Šířka	6,1 mm
Šířka (v palcích)	0,24 inch
Čistá hmotnost	86 g

Teploty

Skladovací teplota	-40 °C...85 °C
Provozní teplota	-25 °C...70 °C
Vlhkost při provozní teplotě	0...95 % (bez kondenzace)
Vlhkost	Rel. vlhkost 40 °C / 93 %, bez kondenzace

Pravděpodobnost selhání

MTBF

189 a

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Vstup

Počet vstupů	1
Snímač	Thermocouples: J, K
Temperature input range	S možností konfigurace J: (-100…+1200 °C) K: (-180…+1372 °C) min. měřicí rozsah 50 °C (TC)

Výstup

Detekce přerušení vodiče	Ano S možností konfigurace 3,5 mA / 23 mA / žádný
napětí impedance zátěže	≥ 10 kΩ
Počet výstupů	1
Proud impedance zátěže	≤ 600 Ω
Type	aktivní připojené řízení musí být pasivní
Výstupní napětí, pozn.	nastavitelné 0(2)...10 V 0(1)...5 V
Výstupní proud	nastavitelné 0...20 mA 4...20 mA

Obecné údaje

Delivery state	Setting parameters: Vstup Konfigurace: 0 °C Setting parameters: Výstup 1 Konfigurace: 0...20 mA Setting parameters: Výstup 2 Konfigurace: 0...20 mA Setting parameters: Potlačení hluku Konfigurace: 100 Hz Setting parameters: Detekce chyby snímače Konfigurace: enabled Setting parameters: Úroveň chybového výstupu Konfigurace: downscale Setting parameters: Čas odezvy Konfigurace: < 30 ms
Delivery state	Input: 0 °C // Output 1: 0...20 mA // Output 2: 0...20 mA // Noise suppression: 100 Hz // Sensor error detection: enabled // Output error level: downscale // Step response time: < 30 ms
Galvanické oddělení	Bez oddělení

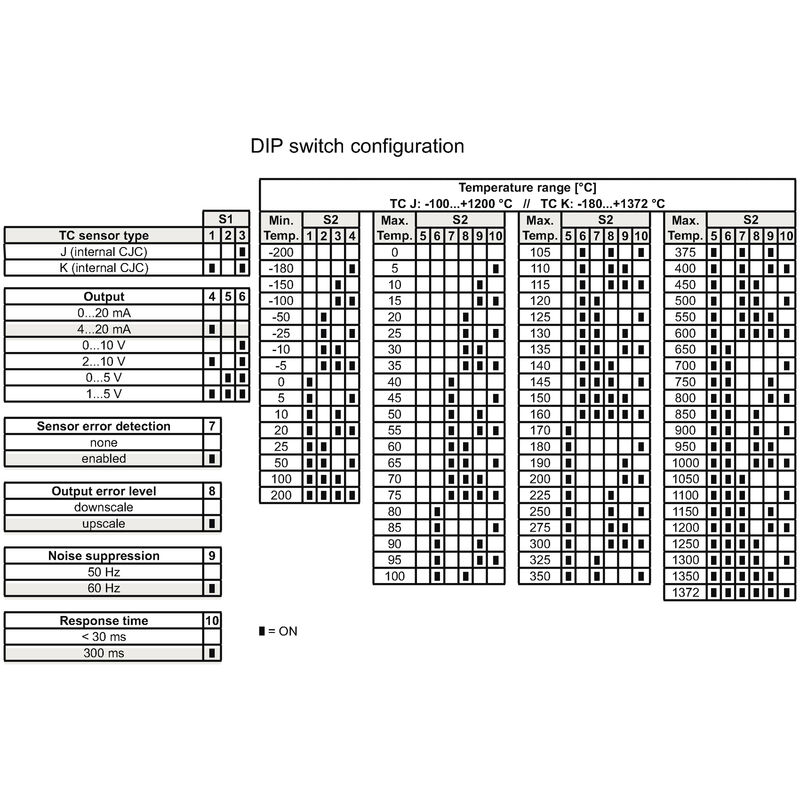

Konfigurace	DIP přepínač
Lišta	TS 35
Napájecí napětí	24 V DC ± 30 %
Přesnost	absolutní přesnost: <±0,1 % měřicího rozsahu Základní přesnost: <±1 °C
Spotřeba elektrické energie, max.	0,52 W
Spotřeba elektrické energie, typ.	0,37 W
Stupeň krytí	IP20
Teplotní součinitel	0,1 °C ⁄ °C nebo ≤0,01% des Messbereichs⁄°C
Čas odezvy	s možností konfigurace ≤ 30 ms <300 ms

Koordinace izolace

Galvanické oddělení	Bez oddělení
Normy EMC	IEC 61326-1
Závažnost znečištění	2

Údaje o Ex aplikacích (ATEX)

Místo instalace	Zařízení nainstalované v bezpečné oblasti, zóna 2
Označování	II 3 G Ex nA IIC T4 Gc

Data připojení

Typ připojení	Šroubové připojení
Utahovací moment, min.	0,4 Nm
Utahovací moment, max.	0,6 Nm
Rozsah sevření, jmenovité připojení	2,5 mm²
Upínací rozsah, min.	0,5 mm²
Upínací rozsah, max.	2,5 mm²
Průřez propojení AWG, min.	AWG 30
Průřez propojení AWG, max.	AWG 14

Shoda a schválení EMC

Normy EMC	IEC 61326-1
Standardy	IEC 61010-1

Důležitá poznámka

Informace o produktu

Konfigurovatelný snímač teploty ACT20M-TCI-AO-S odděluje a převádí analogové signály. Analogový vstupní signál termočlánku (Typ J, K) se lineárně převede na analogový výstupní signál a je galvanicky oddělen. Zdroj napájení je galvanicky oddělen od vstupu a výstupu (3cestné oddělení) s využitím přímých vodičů nebo pomocí sběrnice Weidmüller.
Konfigurovatelný snímač teploty ACT20M-TCI-AO-E-S nabízí stejné funkce, ale nemá galvanické oddělení.

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[DNV-GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_86299) [FM certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102445) [IECEXx certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102446) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_102447) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35386)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61562)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1375500000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1375500000)

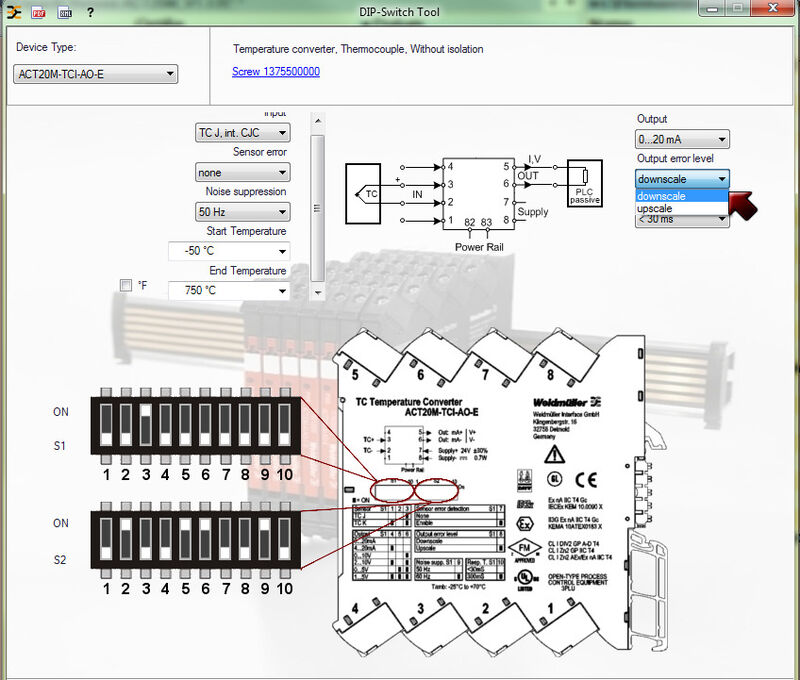

Software	[DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389)
Uživatelská dokumentace	[instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35871)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 6.0	EC002919
ETIM 7.0	EC002919
ETIM 8.0	EC002919
ETIM 9.0	EC002919
ECLASS 9.0	27-21-01-29
ECLASS 9.1	27-21-01-29
ECLASS 10.0	27-21-01-29
ECLASS 11.0	27-21-01-29
ECLASS 12.0	27-21-01-29
ECLASS 13.0	27-21-01-29
ECLASS 14.0	27-21-01-29

Osvědčení

Schválení	![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif) ![UKEX](/picture/UKEX.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cULus)	E337701
