Vlastnosti

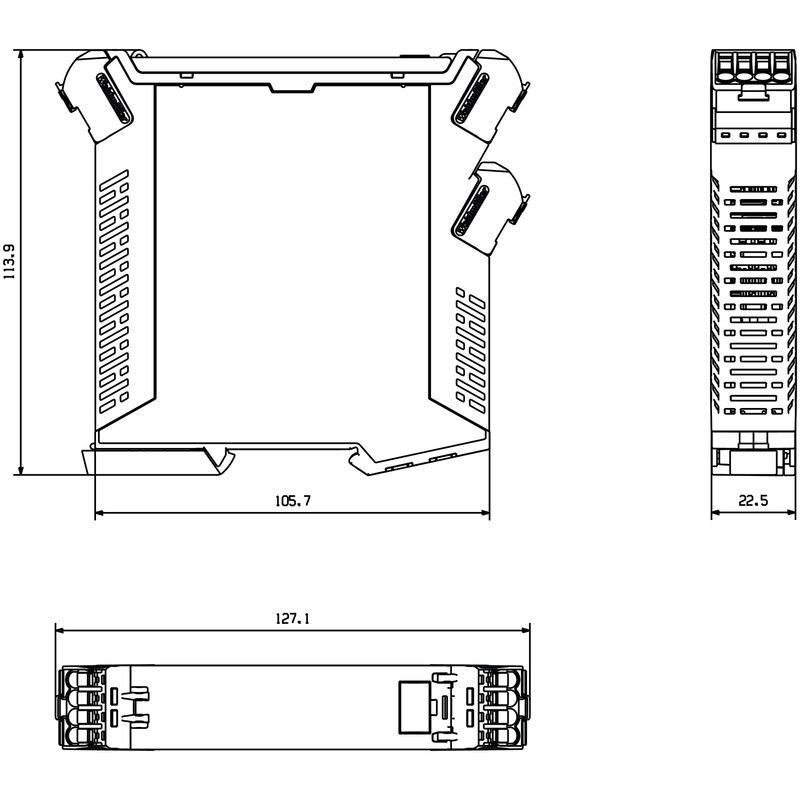

| Verze | Analogový oddělovací zesilovač, Vstup : AC/DC napětí, 0...600 V DC, 0…440 V AC, Výstup : 0-10 V, 0(4)-20 mA, Převodník/izolátor signálu |
| Číslo objednávky | 7760054360 |
| Typ | ACT20P-VM-AO-P |
| GTIN (EAN) | 4050118559743 |
| Množství | 1 ks |
| Hloubka | 114,3 mm |
| Hloubka (v palcích) | 4,5 inch |
| Výška | 119,2 mm |
| Výška (v palcích) | 4,693 inch |
| Šířka | 22,5 mm |
| Šířka (v palcích) | 0,886 inch |
| Čistá hmotnost | 140 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -20 °C...60 °C |
| Vlhkost při provozní teplotě | 0...95 % (bez kondenzace) |
| Vlhkost | 5...95 %, bez kondenzace |
| SIL v souladu s IEC 61508 | Žádné |
| MTTF | 140 a |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Počet vstupů | 1 |
| Vstupní napětí |
0…30 V DC
0…60 V DC 0…300 V DC 0…440 V DC 0…660 V DC 0…60 V AC 0…144 V AC 0…300 V AC 0…440 V AC |
| Vstupní odpor | 1 MΩ±5% |
| napětí impedance zátěže | ≥ 10 kΩ |
| Počet výstupů | 1 |
| Proud impedance zátěže | ≤ 500 Ω |
| Type |
aktivní
připojené řízení musí být pasivní |
| Výstupní napětí, pozn. | 0...10 V |
| Výstupní proud |
0...20 mA
4...20 mA |
| Galvanické oddělení | mezi vstupem / výstupem / zdrojem |
| Jmenovitá spotřeba energie | 2 VA |
| Konfigurace |
Se softwarem FDT/DTM
Vyžaduje konfigurační adaptér 8978580000 CBX200 USB |
| Lišta | TS 35 |
| Napájecí napětí | 24…240 VUC (±10%) |
| Power consumption |
≤ 100 mA @ 24 VDC
≤ 120mA @ 24V AC |
| Provozní nadmořská výška | ≤ 2000 m |
| Přesnost | 0,5 % FSR |
| Stupeň krytí | IP20 |
| Teplotní součinitel | ≤ 200 ppm/K |
| Čas odezvy | <300 ms |
| Galvanické oddělení | mezi vstupem / výstupem / zdrojem |
| Impulse withstand voltage |
4 kV (1,2/50 μs) vstup – výstup
4 kV (1,2/50 μs) vstup / napájení 2,5 kV (1,2/50 μs) výstup / napájení |
| Izolační napětí |
1,5 kV AC výstup / napájení
2 kV AC vstup / výstup 2 kV AC vstup / napájení |
| Jmenovité napětí |
600 V vstup / výstup
600 V vstup / napájení 300 V výstup / napájení |
| Kategorie rázového napětí | III |
| Normy EMC |
EN 61326-1
EN 61000-6-2 EN 61000-6-4 |
| Závažnost znečištění | 2 |
| Typ připojení | PUSH IN |
| Utahovací moment, min. | 0,4 Nm |
| Utahovací moment, max. | 0,6 Nm |
| Rozsah sevření, jmenovité připojení | 2,5 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Upínací rozsah, max. | 2,5 mm² |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez propojení AWG, max. | AWG 14 |
| Informace o produktu |
Analogový převodník napětí ACT20P-VM-AO-S měří DC nebo AC napětí. Analogový vstupní signál se lineárně převede na analogový výstupní signál (proud nebo napětí) a je galvanicky oddělen. Vlastnosti
|
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35810) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178169) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760054360) |
| Software |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| Uživatelská dokumentace |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_154393)
[20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Č. osvědčení (cURus) | E469563 |
