ACT20X-2HDI-2SDO-RNO-P

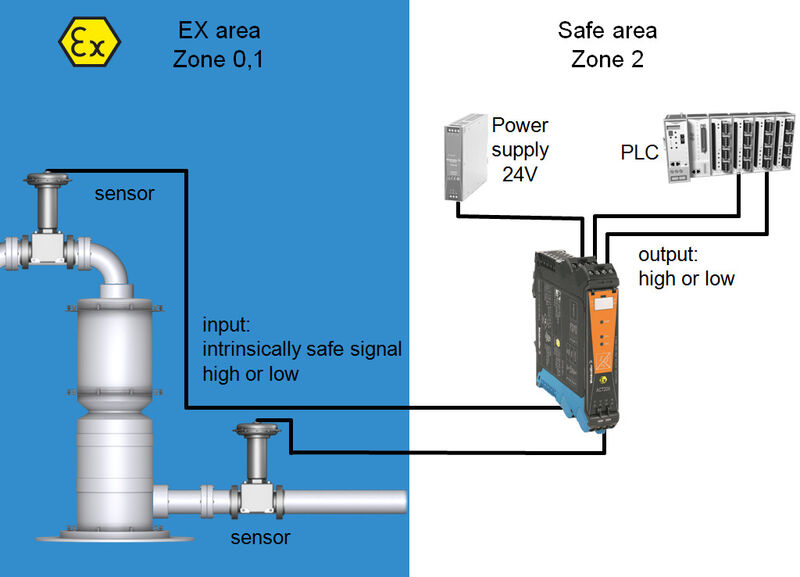

Převodník izolující EX signál, 2 kanály

ID výrobku 2456080000

Vlastnosti

Všeobecné objednací údaje

Verze	Převodník izolující EX signál, 2 kanály
Číslo objednávky	2456080000
Typ	ACT20X-2HDI-2SDO-RNO-P
GTIN (EAN)	4050118471274
Množství	1 ks

Rozměry a hmotnosti

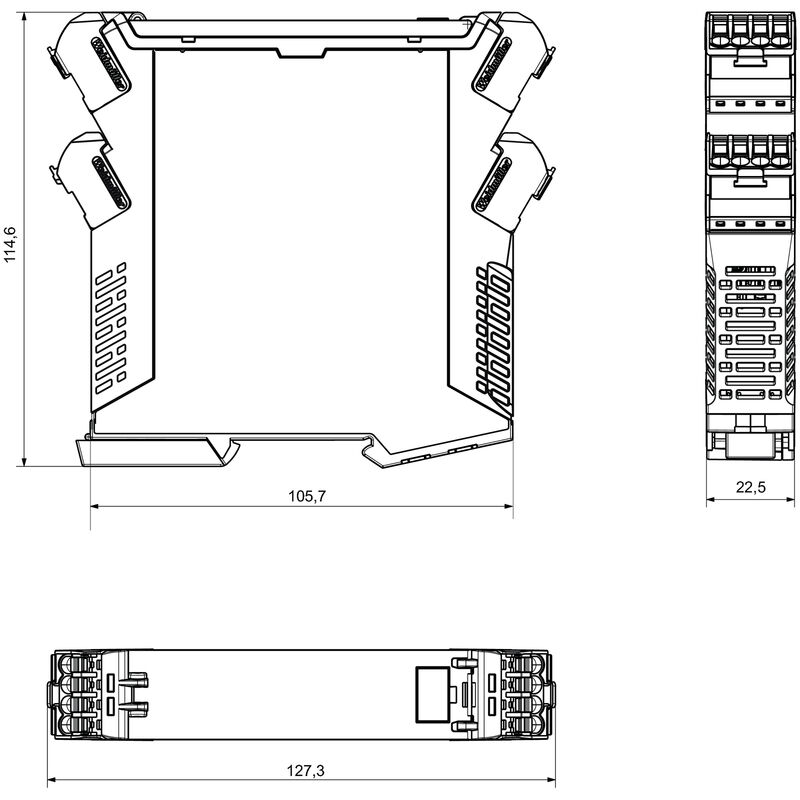

Hloubka	114,6 mm
Hloubka (v palcích)	4,512 inch
Výška	127,3 mm
Výška (v palcích)	5,012 inch
Šířka	22,5 mm
Šířka (v palcích)	0,886 inch
Čistá hmotnost	190 g

Teploty

Skladovací teplota	-20 °C...85 °C
Provozní teplota	-20 °C...60 °C
Vlhkost	0...95 % (bez kondenzace)

Pravděpodobnost selhání

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C001_V2R1.pdf)
SIL v souladu s IEC 61508	2
MTBF	207 a

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

Lišta	TS 35
Montážní pozice	vodorovně nebo svisle
Typ montáže	Zaklapávací montážní lišta

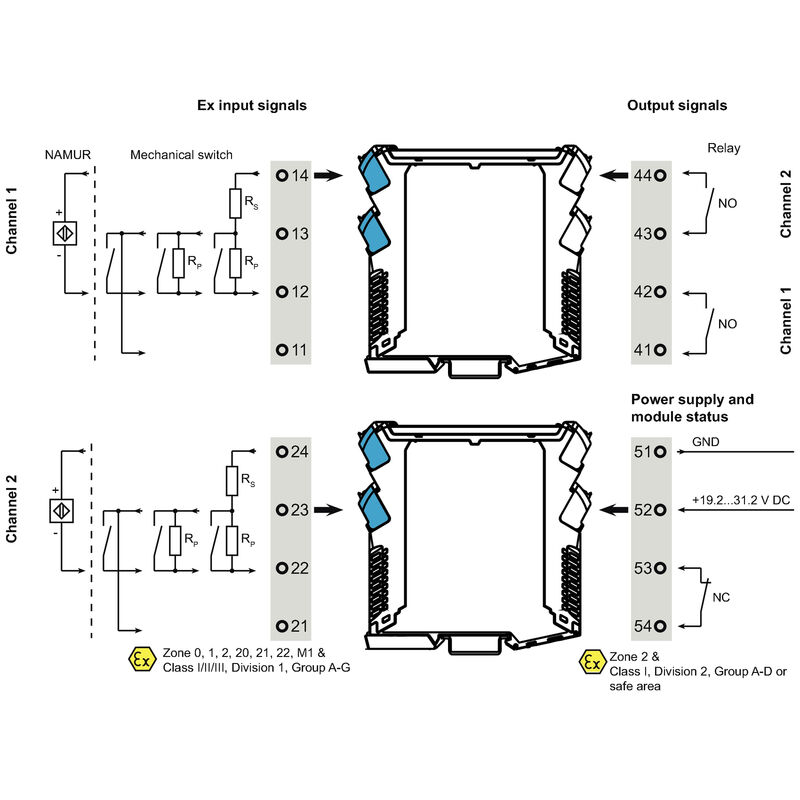

Výstup EX

NAMUR napájení	8 V DC / 8 mA
Odpor	RP = 750 Ω / RS = 15 kΩ
Pulse duration	> 0.1 ms
Sensor supply	8 V DC / 8 mA
Snímač	Snímač NAMUR, podle normy EN60947-5-6 spínač s nebo bez RS, RP
Spínací úroveň nízká	<1,2 mA
Spínací úroveň vysoká	> 2,1 mA
Typ	jiskrově bezpečný obvod
Vstupní frekvence	<20 Hz
Vstupní odpor	1 kΩ
Výstupní signál v případě poškození vodiče	<0,1 mA > 6,5 mA (v případě poškození vodiče)

Digitální výstup

Funkce	Výstup = vstup přímý nebo obrácený (nastavitelný)
Jmenovité spínací napětí	≤ 250 V AC / 30 V DC (bezpečný prostor) ≤ 32 V AC / 32 V DC (zóna 2)
Max. spínací frekvence	20 Hz
Spínací výkon	500 VA / 60 W (bezpečná oblast) 16 VA / 60 W (zóna 2)
Stejnosměrný proud	≤ 2 A AC/DC (bezpečná oblast, oblast zóny 2)
Typ	Relé, 1 rozpínací kontakt Spínací kmitočet 20 Hz

Výstup signalizace

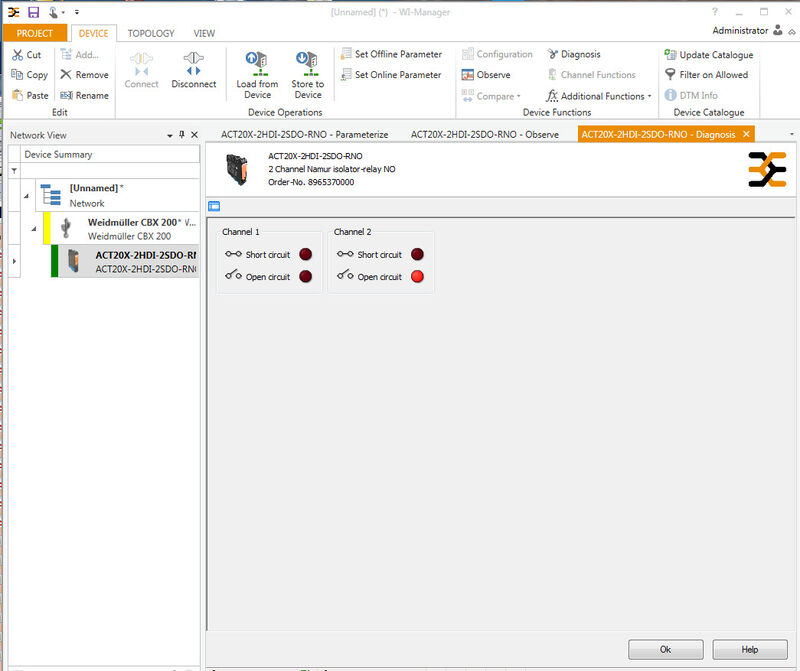

Funkce výstrahy	Přerušení vedení u vstupu Zkrat u vstupu Bez napájecího napětí Chyba zařízení
Jmenovité spínací napětí	≤ 125 V AC / 110 V DC (bezpečný prostor) ≤ 32 V AC / 32 V DC (zóna 2)
Jmenovitý výkon	≤ 62,5 VA / 32 W (bezpečná oblast) ≤ 16 VA / 32 W (zóna 2)
Stejnosměrný proud	≤ 0,5 A AC / 0,3 A DC (bezpečná zóna) ≤ 0,5 A AC / 1 A DC (zóna 2)
Type	Status relay 1 NC (beznapěťový)

Obecné údaje

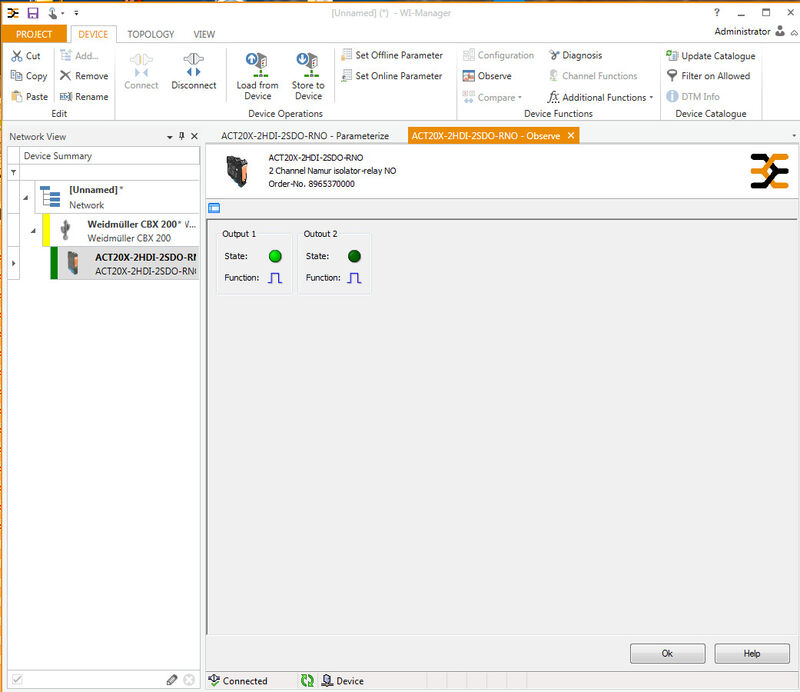

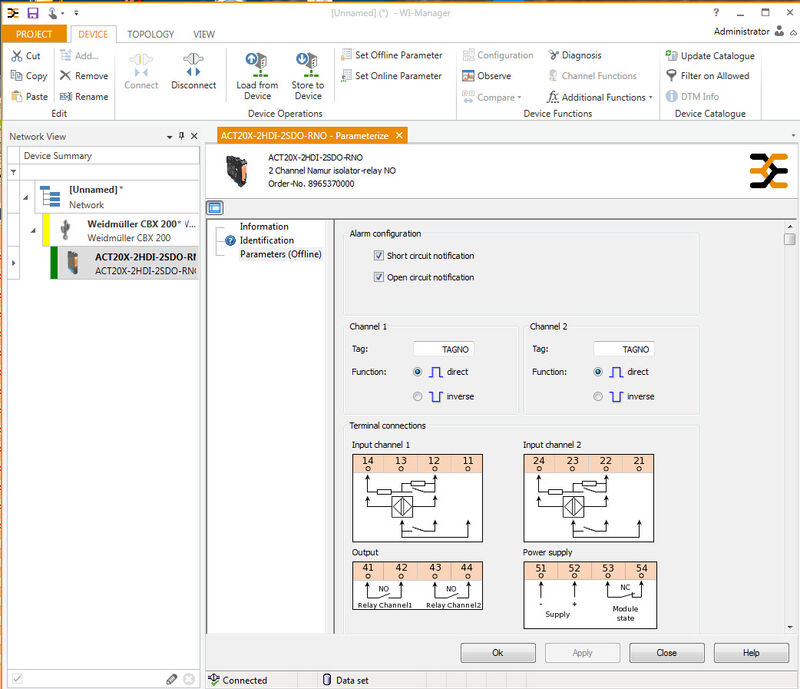

Konfigurace	Se softwarem FDT/DTM Vyžaduje konfigurační adaptér 8978580000 CBX200 USB
Napájecí napětí	19,2 – 31,2 V DC
Power consumption	≤1.9 W
Provozní nadmořská výška	≤ 2000 m
Stupeň krytí	IP20
Typ připojení	PUSH IN
Vlhkost	0...95 % (bez kondenzace)

Koordinace izolace

Izolační napětí	2,6 kV (vstup / výstup)
Jmenovité napětí	300 V
Normy EMC	EN 61326-1
Standardy	EN 61010-1

Údaje o Ex aplikacích (ATEX)

Místo instalace	Zařízení nainstalované v bezpečné oblasti, zóna 2
Napětí U₀	10,6 V DC
Označování	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Proud I₀	12 mA DC
Výkon P₀	32 mW

Základní údaje o bezpečnosti

Description of the "safe state"	de-energized (relay output)
Diagnostic test interval	10 s
T_proof	4 a
Total failure rate for safe detected failures (λ_SD)	0 FIT
Typ zařízení	B
Poruchová tolerance hardwaru (HFT)	0
Bezpečnostní kategorie	SIL 2
Relay lifetime	100000 times
Safe Failure Fraction (SFF)	90 %
Mean Time To Repair (MTTR)	8 h
Total failure rate for safe undetected failures (λ_SU)	289 FIT
Total failure rate for dangerous detected failures (λ_DD)	130 FIT
Total failure rate for dangerous undetected failures (λ_DU)	46 FIT
Pravděpodobnost výpadku (PFH)	4.66 x 10^-8 h^-1
Demand mode	High
Demand rate	1 000 s
Demand response time	<10 ms (relay output)

Údaje o bezpečnosti Režim nízké poptávky

Safe Failure Fraction (SFF)	90 %
Average Probability of Failure on Demand (PFD_avg)	2.04 x 10^-4 (T_proof = 1 year) 4.08 x 10^-4 (T_proof = 2 years) 1.02 x 10^-4 (T_proof = 5 years)

Data připojení

Typ připojení	PUSH IN
Průřez propojení AWG, min.	AWG 26
Průřez propojení AWG, max.	AWG 14
Průřez vodiče, pevný, min.	0,2 mm²
Průřez vodiče, pevný, max.	2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.	0,2 mm²
Průřez připojení vodičů, jemně stáčené, max.	2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.	0,2 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.	2,5 mm²

Záruka

Časový interval

3 roky

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[Application notes -- Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35511) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Application notes -- Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97039) [Application notes -- Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97149) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66109)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2456080000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2456080000)
Software	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Uživatelská dokumentace	[Application notes -- Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_40043) [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_80481) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Osvědčení

Schválení	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif)
ROHS	Shoda
UL File Number Search	[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)	E337701
