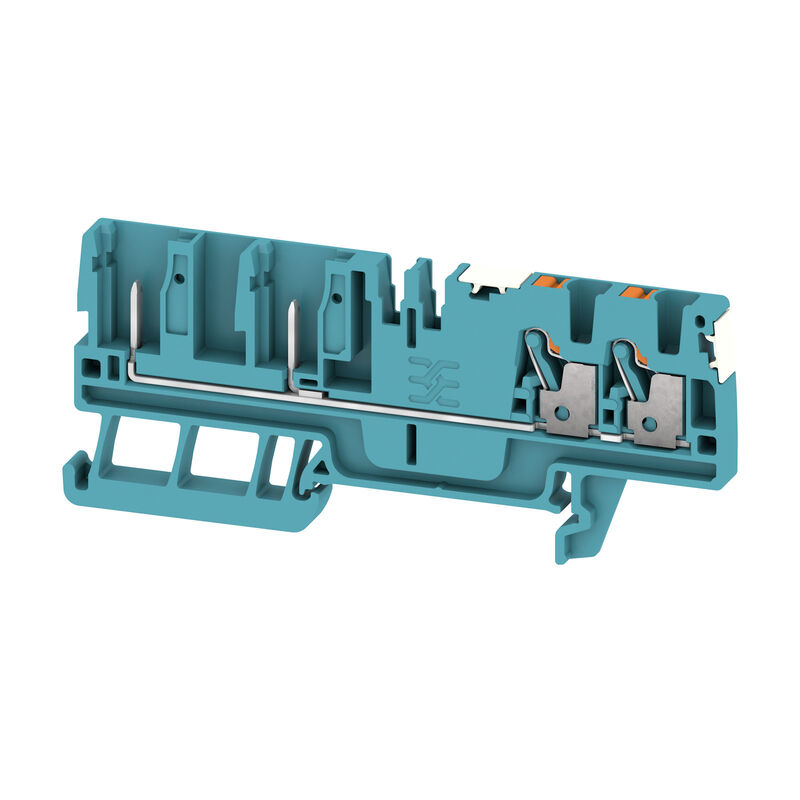

APGTB 2.5 FT 4C/2 DL BL
APGTB 2.5 FT 4C/2 DL BL
APGTB 2.5 FT 4C/2 DL BL

APGTB 2.5 FT 4C/2 DL BL

Plug-in modular terminals, PUSH IN, 2.5 mm², 800 V, 24 A, blue

Cikkszám 2675890000
Nyissa meg a konfigurátorban
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 7 Kapcsolódó termékek 161
Tanúsítványok General ordering data Méretek és tömegek Temperaturen Umweltanforderungen Anyag adatok PT OKIECEx/ATEX névleges adat System specifications Additional technical data Conducteur raccordable (autre raccordement) 클램프용 컨덕터(정격 결선) CSA rating data General Névleges adatok Besorolások

Tanúsítványok

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

General ordering data

Wersja
Plug-in modular terminals, PUSH IN, 2.5 mm², 800 V, 24 A, blue
Nr zam.
2675890000
Typ
APGTB 2.5 FT 4C/2 DL BL
GTIN (EAN)
4050118817683
Ilość
50 Штука

Méretek és tömegek

Głębokość
36,5 mm
Depth (inches)
1,437 inch
Depth including DIN rail
37 mm
Wysokość
36,5 mm
Magasság (coll)
1,437 inch
Szerokość
5,1 mm
Szerokość (cale)
0,201 inch
Nettó tömeg
10,52 g

Temperaturen

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
Folyamatos üzemi hőmérséklet., min.
-60 °C
Continuous operating temp., max.
130 °C

Umweltanforderungen

Status zgodności z dyrektywą RoHS
Konform ohne Ausnahme
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Anyag adatok

Materiał podstawowy
Wemid
Barwny
kék
Klasa palności wg UL 94
V-0

PT OKIECEx/ATEX névleges adat

nr certyfikatu (ATEX)
TUEV16ATEX7940U
Nr certyfikatu (IECEX)
IECEXTUR16.0046U
Max. voltage (ATEX)
800 V
Prąd (ATEX)
24 A
Wire cross section max. (ATEX)
2.5 mm²
Max. voltage (IECEX)
800 V
전류(IECEX)
24 A
Maks. przekrój przewodu (IECEX)
2.5 mm²

System specifications

Flasque de fermeture nécessaire
Sí
Количество независимых точек подключения
1
Anzahl der Etagen
1
Number of clamping points per level
4
Number of potentials per tier
1
Levels cross-connected internally
No
Przyłącze PE
Nem
Tartósín
TS 35

Additional technical data

Montageart
TS 35
Otevřené strany
right
wersja przetestowana pod kątem eksplozji
Нет

Conducteur raccordable (autre raccordement)

Rodzaj przyłącza, kolejne przyłącze
pluggable

클램프용 컨덕터(정격 결선)

bliźniacza tulejka kablowa, maks.
0,75 mm²
bliźniacza tulejka kablowa, min.
0,5 mm²
Długość odizolowania
10 mm
Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1
  • Tube length:
    • nominal:
      5 mm
  • Cross-section for conductor connection:
    • nominal:
      0,25 mm²
  • Tube length:
    • min.:
      6 mm
    • max.:
      10 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Tube length:
    • min.:
      7 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4
  • Tube length:
    • min.:
      8 mm
    • max.:
      6 mm
  • Cross-section for conductor connection:
    • min.:
      0,34 mm²
    • max.:
      0,14 mm²
  • Tube length:
    • min.:
      12 mm
    • max.:
      6 mm
  • Cross-section for conductor connection:
    • min.:
      1 mm²
    • max.:
      0,5 mm²
  • Tube length:
    • min.:
      12 mm
    • max.:
      8 mm
  • Cross-section for conductor connection:
    • min.:
      2,5 mm²
    • max.:
      1,5 mm²
Długość rurki dla podwójnej końcówki tulejkowej
  • Tube length:
    • min.:
      8 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
kierunek podłączenia
top
liczba przyłączeń
4
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,14 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
2,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,14 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Rodzaj przyłącza
PUSH IN
sprawdzian trzpieniowy wg 60 947-1
A3
Wielkość ostrza
0,6 x 3,5 mm
Zakres zaciskania, maks.
4 mm²
Zakres zaciskania, min.
0,14 mm²

CSA rating data

Maks. przekrój przewodu (CSA)
12 AWG
Min. przekrój przewodu (CSA)
28 AWG
Napięcie rozm. B (CSA)
600 V
Napięcie rozm. C (CSA)
600 V
Napięcie rozm. D (CSA)
600 V
Nr certyfikatu (CSA)
200039-70089609
Prąd Gr B (CSA)
20 A
Prąd Gr C (CSA)
20 A
Prąd Gr D (CSA)
5 A

General

przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Szyna montażowa
TS 35

Névleges adatok

Przekrój pomiarowy
2,5 mm²
Tension nominale
800 V
Znamionowe napięcie stałe
800 V
Znamionowe natężenie prądu
24 A
Prąd przy maksymalnym oprzewodowaniu
24 A
Fajlagos ellenállás az IEC 60947-7-x szerint
1,33 mΩ
Rated impulse withstand voltage
8 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,77 W

Besorolások

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
