Vlastnosti

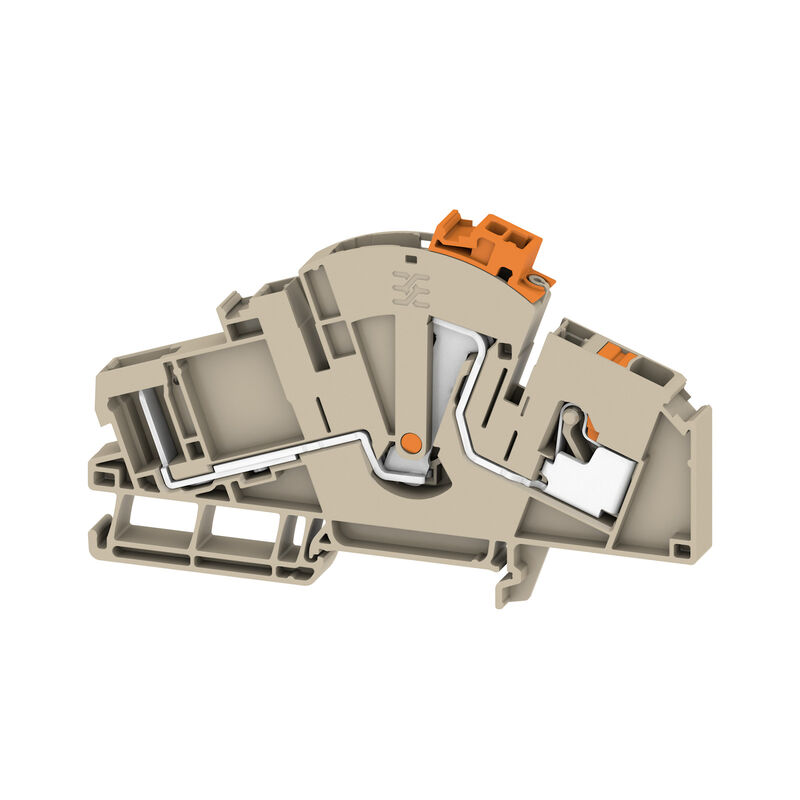

| Verze | Zkušební odpojovací svorka, 6 mm², 500 V, 30 A, Tmavě béžová |
| Číslo objednávky | 2762290000 |
| Typ | ATTB 6 PG VT |
| GTIN (EAN) | 4064675267683 |
| Množství | 50 ks |
| Hloubka | 68 mm |
| Hloubka (v palcích) | 2,677 inch |
| Výška | 109 mm |
| Výška (v palcích) | 4,291 inch |
| Šířka | 8,1 mm |
| Šířka (v palcích) | 0,319 inch |
| Čistá hmotnost | 30,304 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Barva provozních prvků | Oranžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Lišta | TS 35 |
| Otevřené strany | pravá |
| Typ montáže | TS 35 |
| Délka odizolování | 12 mm |
| Měřidlo podle IEC 60947-1 | A5 |
| Počet připojení | 2 |
| Průřez propojení AWG, max. | AWG 8 |
| Průřez propojení AWG, min. | AWG 22 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 10 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 6 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 6 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 10 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 6 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Upínací rozsah, max. | 10 mm² |
| Upínací rozsah, min. | 0,5 mm² |
| Velikost nože | 0,8 x 4,0 mm |
| Průřez vodiče max. (CSA) | 8 AWG |
| Průřez vodiče min. (CSA) | 22 AWG |
| Velikost napětí B (CSA) | 300 V |
| Velikost napětí C (CSA) | 300 V |
| Velikost napětí D (CSA) | 600 V |
| Velikost proudu B (CSA) | 29 A |
| Velikost proudu C (CSA) | 29 A |
| Velikost proudu D (CSA) | 5 A |
| Č. osvědčení (CSA) | 200039-80099474 |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 8 |
| Průřez propojení AWG, min. | AWG 22 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 6 mm² |
| Jmenovité napětí | 500 V |
| Jmenovité DC napětí | 500 V |
| Jmenovitý proud | 30 A |
| Proud při maximu vodičů | 30 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 0,78 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,31 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (cURus) | 8 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 22 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 8 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 22 AWG |
| Velikost napětí B (cURus) | 300 V |
| Velikost napětí C (cURus) | 300 V |
| Velikost napětí D (cURus) | 600 V |
| Velikost proudu B (cURus) | 29 A |
| Velikost proudu C (cURus) | 29 A |
| Velikost proudu D (cURus) | 5 A |
| Č. osvědčení (cURus) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_250943)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_224980) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_224984) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_239569) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2762290000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2762290000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2762290000&norm=0) |
| Katalogy | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
