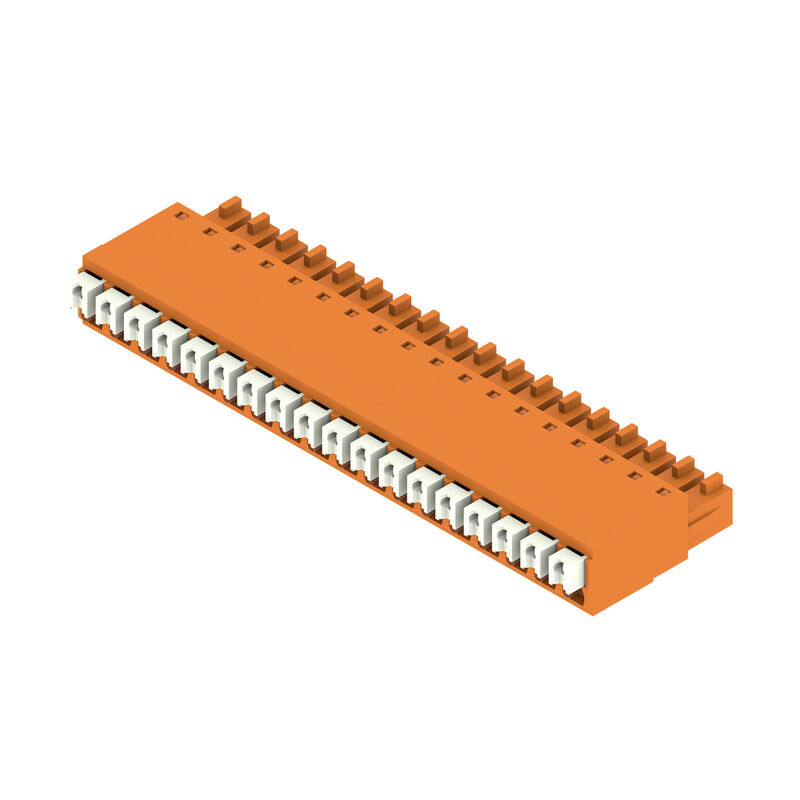

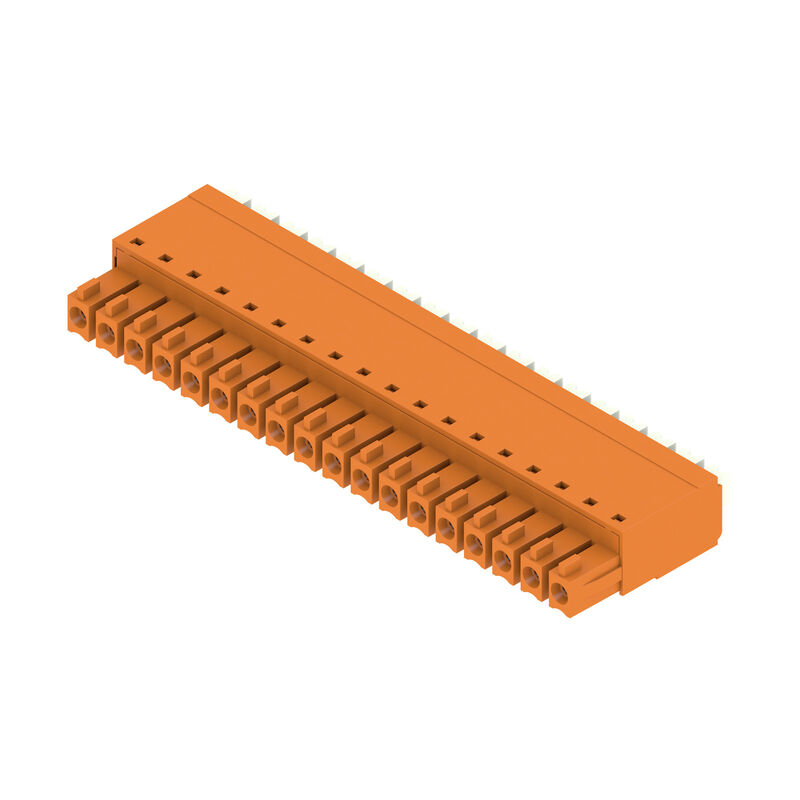

BCF 3.81/18/180 SN OR BX




Соответствовать

[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)

E60693

Штекерный соединитель печатной платы, Гнездовой разъем, 3.81 mm, Количество полюсов: 18, 180°, PUSH IN с кнопкой, Диапазон зажима, макс. : 1.5 mm², Ящик

1969250000

BCF 3.81/18/180 SN OR BX

4032248678037

50 Штука

IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16

Ящик

22 mm

0,866 inch

7,9 mm

0,311 inch

68,67 mm

2,704 inch

11,6 g

Соответствует без исключения

Нет SVHC выше 0,1 wt%

• Производственный цикл:

  0.821 kg CO2 eq.

OMNIMATE Signal — серия BC/SC 3.81

Полевое соединение

PUSH IN с кнопкой

3,81 mm

0,15 "

180°

18

64,77 mm

2,55 "

1

1

1 mm²

защита от доступа пальцем

IP 20 с проникновением/IP 10 без проникновения

IP20

≤5 mΩ

Да

9 mm

0,4 x 2,5

DIN 5264

25

8 N

7 N

PA 66 GF 30

оранжевый

белый

RAL 2000

II

≥ 550

≥ 10⁸ Ω

V-0

Сплав медный

луженые

4...8 µm Sn матовый

-40 °C

70 °C

-50 °C

120 °C

-25 °C

120 °C

0,14 mm²

1,5 mm²

AWG 26

AWG 16

0,14 mm²

1,5 mm²

0,14 mm²

1,5 mm²

0,25 mm²

1 mm²

0,25 mm²

1,5 mm²

2,4 мм x 1,5 мм; 1,9 мм

• Сечение подсоединяемого провода:

  • Тип:

    тонкожильный провод

  • номин.:

    0,5 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      12 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9025870000

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9004050000

• Сечение подсоединяемого провода:

  • Тип:

    тонкожильный провод

  • номин.:

    0,75 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      12 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9025860000

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    0542500000

• Сечение подсоединяемого провода:

  • Тип:

    тонкожильный провод

  • номин.:

    1 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      12 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9019100000

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    0282800000

• Сечение подсоединяемого провода:

  • Тип:

    тонкожильный провод

  • номин.:

    0,34 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9025770000

Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

IEC 60664-1
IEC 61984

17,5 A

17,5 A

17,5 A

16,3 A

320 V

160 V

160 V

2,5 kV

2,5 kV

2,5 kV

3 x 1 сек. с 76 A

CSA

200039-1121690

300 V

50 V

300 V

10 A

10 A

AWG 26

AWG 16

В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

CURUS

E60693

300 V

300 V

10 A

10 A

AWG 26

AWG 16

В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Ящик

215 mm

171 mm

33 mm

• Испытание:

  визуальный контроль

• Оценивание:

  пройдено

Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Провода, подходящие для соединения: 1,5 мм² с кабельным наконечником с пластиковой манжетой, DIN 46 228/1, номинальное напряжение 125 В / 2,5 кВ с III/3 или 250 В / 2,5 кВ с II/2
• Для проводов с более крупным сечением рекомендуется форма обжима A для кабельных наконечников с обжимными инструментами PZ 1,5 (код заказа 9005990000) или PZ 6/5 (код заказа 9011460000).
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

EC002638

EC002638

EC002638

27-46-02-02

27-46-02-02
