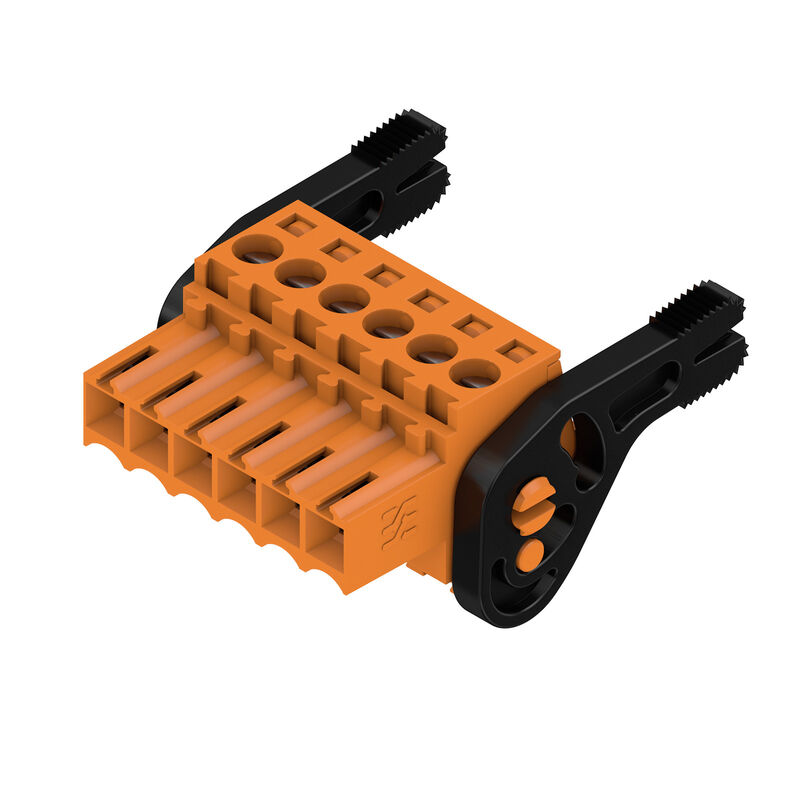

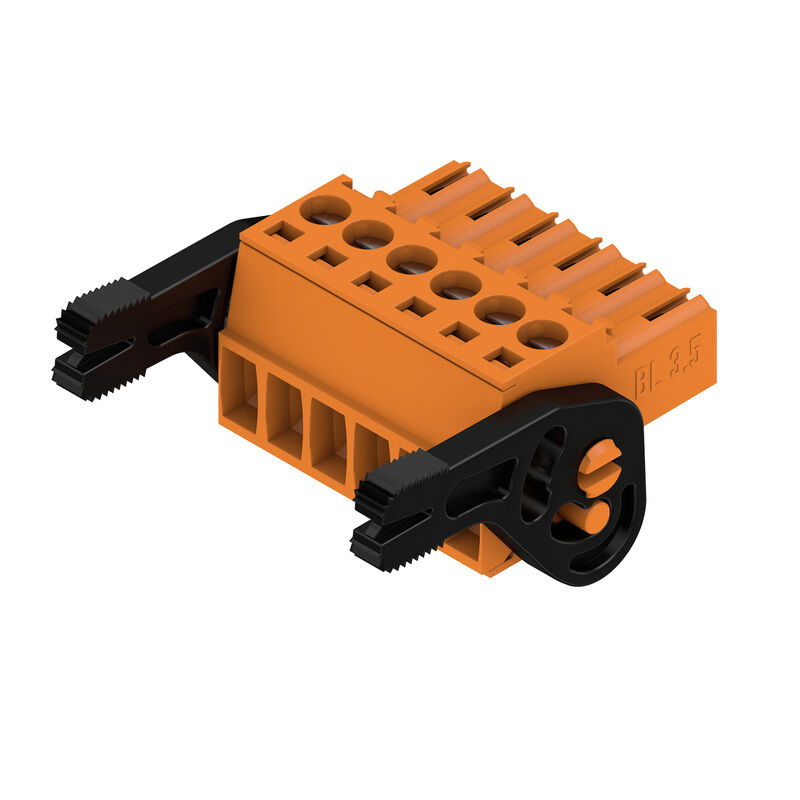

BL 3.50/06/180LH SN OR BX — Obrázek výrobku

Stáhnout datový list

BL 3.50/06/180LH SN OR BX

Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 6, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box

ID výrobku 1687690000

Vlastnosti

Všeobecné objednací údaje

Verze	Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 6, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box
Číslo objednávky	1687690000
Typ	BL 3.50/06/180LH SN OR BX
GTIN (EAN)	4008190853242
Množství	66 ks
Údaje výrobku	IEC: 320 V / 17 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 14
Balení	Box

Rozměry a hmotnosti

Hloubka	29,5 mm
Hloubka (v palcích)	1,161 inch
Výška	14,9 mm
Výška (v palcích)	0,587 inch
Šířka	27,5 mm
Šířka (v palcích)	1,083 inch
Čistá hmotnost	4,924 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Systémové parametry

Skupina produktů	OMNIMATE Signal - řada BL/SL 3,50
Typ připojení	Připojení v provozu
Metoda připojení vodiče	Připojení s upínacím třmenem
Rozteč v mm (P)	3,5 mm
Rozteč v palcích (P)	0,138 "
Směr výstupu vodiče	180°
Počet pólů	6
L1 v mm	17,5 mm
L1 v palcích	0,689 "
Počet řad	1
Množství řady kolíků	1
Jmenovitý průřez	1,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106	Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470	IP20 zapojené/ IP10 nezapojené
Stupeň krytí	IP20 plně nainstalované
Objemový odpor	≤5 mΩ
Může být kódováno	Ano
Délka odizolování	6 mm
Svěrný šroub	M 2
Hrot šroubováku	0,4 x 2,5
Standard hrotu šroubováku	DIN 5264
Cykly zapojování	25
Zásuvná síla / pól, max.	7 N
Tažná síla / pól, max.	5 N
Utahovací moment	Typ krouticího momentu: Připojení vodiče Informace o použití: Utahovací moment: min.: 0,2 Nm max.: 0,25 Nm

Údaje o materiálu

Izolační materiál	PBT
Barevný	Oranžová
Barevný graf (podobné)	RAL 2000
Skupina izolačního materiálu	IIIa
Komparativní index sledování (CTI)	≥ 200
Klasifikace hořlavosti UL 94	V-0
Materiál kontaktu	Slitina
Povrch kontaktu	pocínované
Struktura vrstev kontaktu konektoru	4...8 µm Sn žárově pocínované
Skladovací teplota, min.	-40 °C
Skladovací teplota, max.	70 °C
Provozní teplota, min.	-50 °C
Provozní teplota, max.	100 °C
Teplotní rozsah, instalace, min.	-30 °C
Teplotní rozsah, instalace, max.	100 °C

Vodiče vhodné k připojení

Upínací rozsah, min.	0,08 mm²
Upínací rozsah, max.	1,5 mm²
Průřez propojení AWG, min.	AWG 28
Průřez propojení AWG, max.	AWG 14
Pevné, min. H05(07) V-U	0,2 mm²
Pevné, max. H05(07) V-U	1,5 mm²
Pružné, min. H05(07) V-K	0,2 mm²
Pružné, max. H05(07) V-K	1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.	0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.	1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.	0,2 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.	1,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø	2,4 mm x 1,5 mm
Upínatelný vodič	Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,5 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 0409500000 Délka odizolování: jmen.: 6 mm Doporučená dutinka na konci vodiče: 0282600000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,75 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 0409600000 Délka odizolování: jmen.: 6 mm Doporučená dutinka na konci vodiče: 0282700000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 1 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 0409700000 Délka odizolování: jmen.: 6 mm Doporučená dutinka na konci vodiče: 0372600000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,25 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 9025740000 Délka odizolování: jmen.: 5 mm Doporučená dutinka na konci vodiče: 9018910000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,34 mm² vodičová koncovka: Délka odizolování: jmen.: 8 mm Doporučená dutinka na konci vodiče: 9025750000
Referenční text	Vnější průměr plastové objímky by neměl být větší než rozteč (P) Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy	IEC 60664-1 IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)	17 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)	12 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)	14,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)	10 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2	320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2	160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3	160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2	320 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2	160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3	160 V
Krátkodobý odpor proti zkratovému proudu	3 x 1 s se 100 A

Jmenovité údaje podle CSA

Jmenovité napětí (aplikační skupina B / CSA)	300 V
Jmenovité napětí (aplikační skupina D / CSA)	300 V
Jmenovitý proud (aplikační skupina B / CSA)	10 A
Jmenovitý proud (aplikační skupina D / CSA)	10 A
Průřez vodiče AWG, min.	AWG 28
Průřez vodiče AWG, max.	AWG 14

Jmenovité údaje podle UL 1059

Institut (UR)	UR
Č. osvědčení (UR)	E60693
Jmenovité napětí (aplikační skupina B / UL 1059)	300 V
Jmenovité napětí (aplikační skupina D / UL 1059)	300 V
Jmenovitý proud (aplikační skupina B / UL 1059)	10 A
Jmenovitý proud (aplikační skupina D / UL 1059)	10 A
Průřez vodiče, AWG, min.	AWG 28
Průřez vodiče, AWG, max.	AWG 14
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení	Box
Délka VPE	352 mm
Šířka VPE	135 mm
Výška VPE	27 mm

Typové testy

Test: Trvanlivost značení	Standard: DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96 Test: označení původu, identifikace typu, označení schválení SEV, označení schválení CSA Vyhodnocení: k dispozici Test: trvanlivost Vyhodnocení: vyhovělo
Test: Nezapojení (není vyměnitelnost)	Standard: DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.99 Test: označení původu Vyhodnocení: k dispozici
Test: průřez připojitelný svorkami	Standard: DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.99 Typ vodiče: Typ vodiče a průřez vodiče: pevný 0,2 mm² Typ vodiče a průřez vodiče: splétaný 0,2 mm² Typ vodiče a průřez vodiče: pevný 1,5 mm² Typ vodiče a průřez vodiče: splétaný 1,5 mm² Typ vodiče a průřez vodiče: AWG 28/1 Typ vodiče a průřez vodiče: AWG 28/19 Typ vodiče a průřez vodiče: AWG 16/1 Typ vodiče a průřez vodiče: AWG 16/19 Vyhodnocení: k dispozici
Test poškození a náhodného uvolnění vodičů	Standard: DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96 Požadavek: 0,2 kg Typ vodiče: Typ vodiče a průřez vodiče: AWG 28/1 Typ vodiče a průřez vodiče: AWG 28/19 Vyhodnocení: vyhovělo Požadavek: 0,3 kg Typ vodiče: Typ vodiče a průřez vodiče: 2 × AWG 24/1 Typ vodiče a průřez vodiče: 2 × AWG 24/19 s vodičovou koncovkou Vyhodnocení: vyhovělo Požadavek: 0,4 kg Typ vodiče: Typ vodiče a průřez vodiče: H05V-U1,5 Typ vodiče a průřez vodiče: H05V-K1,5 Typ vodiče a průřez vodiče: AWG 16/7 Vyhodnocení: vyhovělo
Test vytažení	Standard: DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96 Požadavek: 0,2 kg Typ vodiče: Typ vodiče a průřez vodiče: AWG 28/1 Typ vodiče a průřez vodiče: AWG 28/19 Vyhodnocení: vyhovělo Požadavek: 0,3 kg Typ vodiče: Typ vodiče a průřez vodiče: 2 × AWG 24/1 Typ vodiče a průřez vodiče: 2 × AWG 24/19 s vodičovou koncovkou Vyhodnocení: vyhovělo Požadavek: 0,4 kg Typ vodiče: Typ vodiče a průřez vodiče: H05V-U1,5 Typ vodiče a průřez vodiče: H05V-K1,5 Typ vodiče a průřez vodiče: AWG 16/7 Vyhodnocení: vyhovělo

Důležitá poznámka

IPC shoda

Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Poznámky

Další varianty na vyžádání

Pozlacené povrchy kontaktů na vyžádání

Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.

Max. vnější průměr vodiče: 2,9 mm

Dutinka bez plastového límce podle normy DIN 46228/1

Dutinka s plastovým límcem podle normy DIN 46228/4

P na nákresu = rozteč

Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.

V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením

Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
