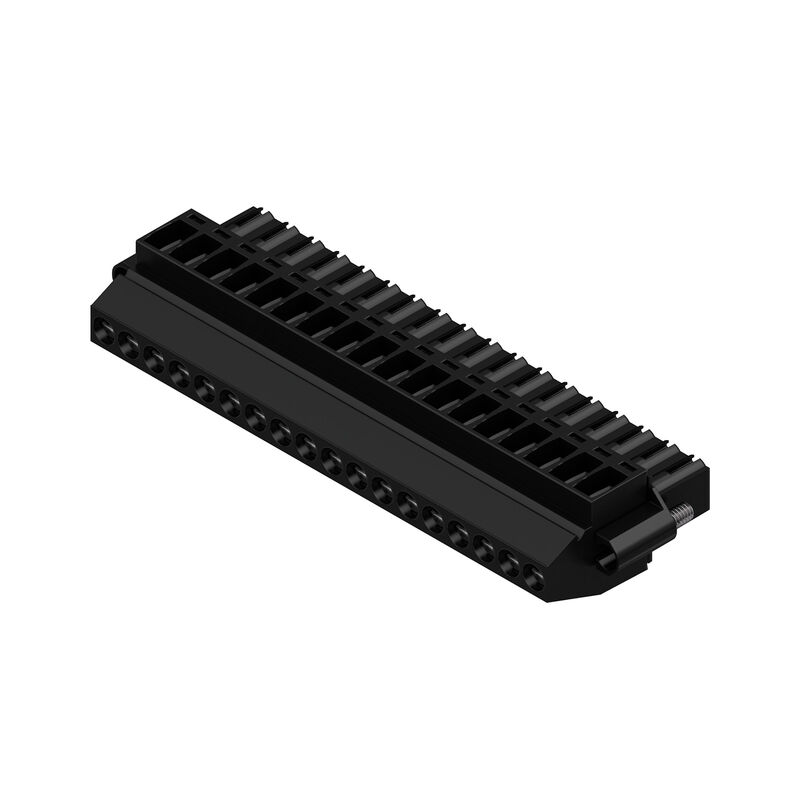

BL 3.50/18/90F SN BK BX
Obrázek výrobku

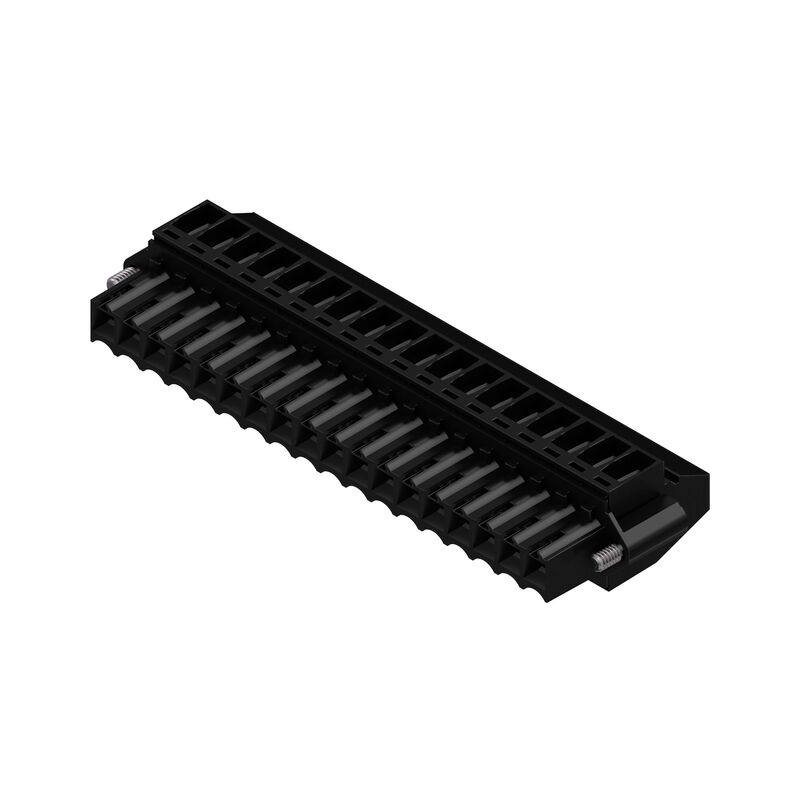

BL 3.50/18/90F SN BK BX
Obrázek výrobku
BL 3.50/18/90F SN BK BX
Dimensional drawing
BL 3.50/18/90F SN BK BX
Graph
BL 3.50/18/90F SN BK BX
Graph

BL 3.50/18/90F SN BK BX

Connettore per circuito stampato, Connettore femmina, 3.50 mm, Numero di poli: 18, 90°, Collegamento a vite, Campo di sezioni, max. : 1.5 mm², Box

ID výrobku 1639400000
Stáhnout datový list Supporto ingegneristico Download dei prodotti
Accessori 2 Controparti 9 Prodotti correlati 23
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore femmina, 3.50 mm, Numero di poli: 18, 90°, Collegamento a vite, Campo di sezioni, max. : 1.5 mm², Box
N. d’ordine
1639400000
Tipo
BL 3.50/18/90F SN BK BX
GTIN (EAN)
4008190276942
CPZ
24 Pezzo
Parametri prodotto
IEC: 320 V / 12 A / 0.2 - 1.5 mm²
UL: 300 V / 8 A / AWG 28 - AWG 14
Imballaggio
Box

Dimensioni e pesi

Profondità
22,45 mm
Profondità (pollici)
0,884 inch
Posizione verticale
12 mm
Altezza (pollici)
0,472 inch
Larghezza
70 mm
Larghezza (pollici)
2,756 inch
Peso netto
15,75 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%
Impronta carbonica di prodotto
  • Dalla culla al cancello:
    0,724 kg CO2 eq.

Parametri del sistema

Famiglia prodotti
OMNIMATE Signal - Serie BL/SL 3.50
Tipo di collegamento
Collegamento al campo
와이어 결선 방식
Collegamento a vite
Raster in mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Dirección de salida de conductor
90°
Numero di poli
18
L1 in mm
59,5 mm
L1, inch
2,343 "
Количество рядов
1
Polreihenzahl
1
Bemessungsquerschnitt
1,5 mm²
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Berührungsschutz nach DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
completamente montato
Durchgangswiderstand
≤5 mΩ
Kódolható
Sì
Lunghezza di spellatura
6 mm
Vite di serraggio
M 2
Lama cacciavite
0,4 x 2,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
7 N
Forza d'estrazione/polo, max.
5 N
Coppia di serraggio
  • Tipo di coppia:
    Collegamento cavo
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Tipo di coppia:
    Flangia a vite
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Dati del materiale

Materiale isolante
PBT
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
Resistenza d'isolamento
≥ 108 Ω
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Struttura a strati del connettore maschio
4...8 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-30 °C
Campo della temperatura di montaggio, max.
100 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,08 mm²
Campo di sezioni, max.
1,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 14
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2 mm²
con terminale AEH con collare DIN 46 228/4, max.
1,5 mm²
con terminale, DIN 46228 pt 1, min.
0,2 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Calibro a tampone secondo EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409500000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409600000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282700000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      0409700000
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0372600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,25 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      9025740000
    • Lunghezza di spellatura:
      • nominale:
        5 mm
    • Terminale consigliato:
      9018910000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        8 mm
    • Terminale consigliato:
      9025750000
Testo di riferimento
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
12 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
10 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
10 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
8 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s mit 100 A

Dati di dimensionamento secondo CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
154685-1318353
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Ссылка на утвержденные значения
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

협회(UR)
UR
Zertifikat-Nr. (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
8 A
Nennstrom (Use group D / UL 1059)
8 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Vezeték keresztmetszet, AWG, max.
AWG 14
Ссылка на утвержденные значения
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Verpackung
Box
VPE Länge
349 mm
VPE Breite
136 mm
VPE Höhe
30 mm

Controlli sulla tipologia

Prüfung: Haltbarkeit der Markierungen
  • Standard:
    DIN EN 61984 sezione 7.3.2 / 09.02 prendendo lo schema da DIN EN 60068-2-70 / 07.96
  • Test:
    siglatura di origine, identificazione della tipologia, siglatura di omologazione SEV, siglatura di omologazione CSA
  • Valutazione:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Standard:
    DIN EN 61984 sezione 6.3 e 6.9.1 / 09.02, DIN IEC 60512 parte 7 sezione 5 / 05.94
  • Test:
    girato a 180° con elementi di codifica
  • Valutazione:
    passato
Prüfung: Klemmbarer Querschnitt
  • Standard:
    DIN EN 60999-1 sezione 7 e 9.1 / 12.00, DIN EN 60947-1 sezione 8.2.4.5.1 / 12.99
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,2 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,2 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 28/1
    • Tipo di cavo e sezione del cavo:
      AWG 28/19
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    DIN EN 60999-1 sezione 9.4 / 12.00
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 28/1
    • Tipo di cavo e sezione del cavo:
      AWG 28/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      2 × AWG 24/1
    • Tipo di cavo e sezione del cavo:
      2 × AWG 24/19 con terminale
  • Valutazione:
    passato
  • Requisito:
    0,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 16/7
  • Valutazione:
    passato
Pull-Out Test
  • Standard:
    DIN EN 60999-1 sezione 9.5 / 12.00
  • Requisito:
    ≥5 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 28/1
    • Tipo di cavo e sezione del cavo:
      AWG 28/19
  • Valutazione:
    passato
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      2 × AWG 24/1
    • Tipo di cavo e sezione del cavo:
      2 × AWG 24/19 con terminale
  • Valutazione:
    passato
  • Requisito:
    ≥40 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U1.5
    • Tipo di cavo e sezione del cavo:
      H05V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/7
  • Valutazione:
    passato

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Diametro esterno max. del conduttore: 2,9 mm
• Diametro esterno max. del conduttore: 2,9 mm
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
