BL 3.50/20/90F SN OR BX

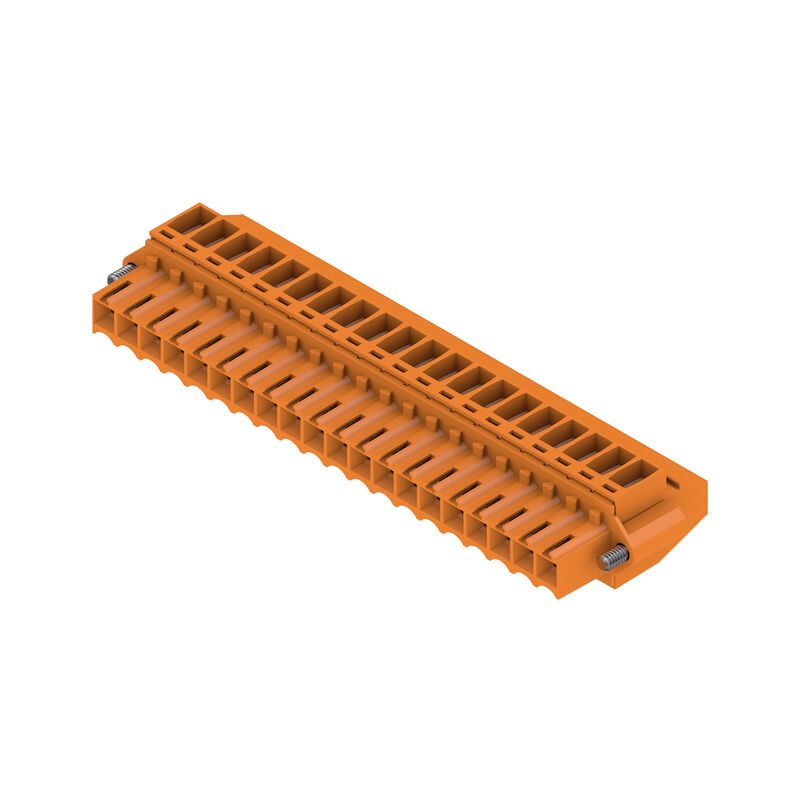

Obrázek výrobku
BL 3.50/20/90F SN OR BX

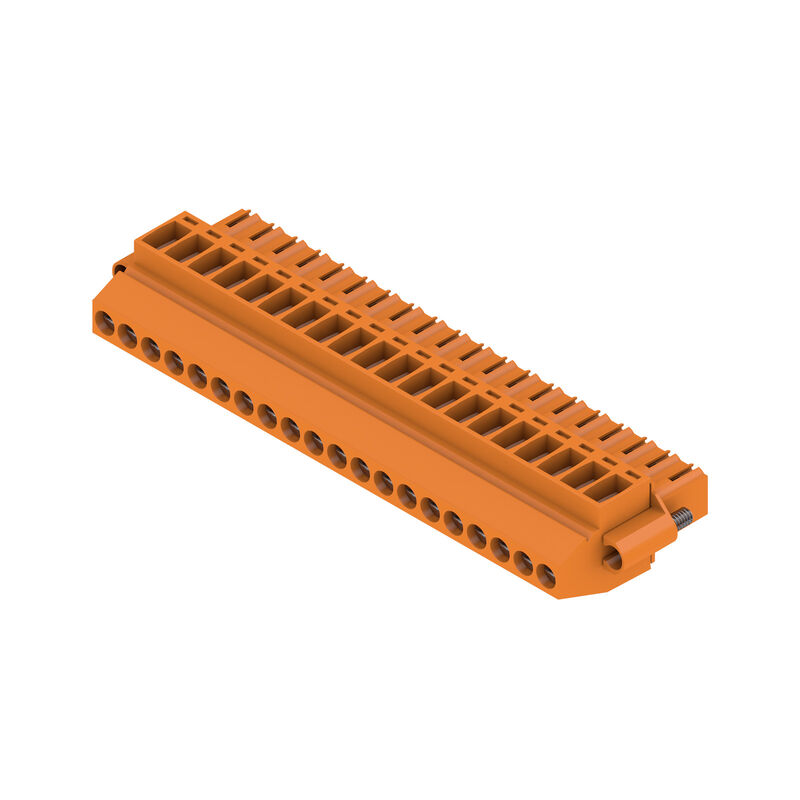

Obrázek výrobku
BL 3.50/20/90F SN OR BX
Dimensional drawing
BL 3.50/20/90F SN OR BX
Graph
BL 3.50/20/90F SN OR BX
Graph

BL 3.50/20/90F SN OR BX

Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 20, 90°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box

ID výrobku 1639190000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Protikusy 5 Příbuzné výrobky 23
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 20, 90°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box
Číslo objednávky
1639190000
Typ
BL 3.50/20/90F SN OR BX
GTIN (EAN)
4008190276737
Množství
24 ks
Údaje výrobku
IEC: 320 V / 12 A / 0.2 - 1.5 mm²
UL: 300 V / 8 A / AWG 28 - AWG 14
Balení
Box

Rozměry a hmotnosti

Hloubka
22,45 mm
Глубина (дюймов)
0,884 inch
Výška
12 mm
Výška (v palcích)
0,472 inch
Šířka
77 mm
Šířka (v palcích)
3,031 inch
Масса нетто
17,333 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Ślad węglowy produktu
  • Kolébka k bráně:
    0,785 kg CO2 eq.

Systémové parametry

Skupina produktů
OMNIMATE Signal - řada BL/SL 3,50
Typ připojení
Připojení v provozu
Metoda připojení vodiče
Připojení s upínacím třmenem
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Směr výstupu vodiče
90°
Počet pólů
20
L1 v mm
66,5 mm
L1 v palcích
2,618 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
1,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
plně nainstalované
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Stripping length
6 mm
Svěrný šroub
M 2
Hrot šroubováku
0,4 x 2,5
Standard hrotu šroubováku
DIN 5264
Cykly zapojování
25
Zásuvná síla / pól, max.
7 N
Tažná síla / pól, max.
5 N
Utahovací moment
  • Typ krouticího momentu:
    Připojení vodiče
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Typ krouticího momentu:
    Příruba šroubu
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Údaje o materiálu

Insulating material
PBT
Barevný
Oranžová
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Odpor izolace
≥ 108 Ω
Klasifikace hořlavosti UL 94
V-0
Material de contacto
Slitina
Contact surface
pocínované
Layer structure of plug contact
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-30 °C
Teplotní rozsah, instalace, max.
100 °C

Vodiče vhodné k připojení

Clamping range, min.
0,08 mm²
Upínací rozsah, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 14
Solid, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409500000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409600000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409700000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,25 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025740000
    • Délka odizolování:
      • jmen.:
        5 mm
    • Doporučená dutinka na konci vodiče:
      9018910000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,34 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025750000
Reference text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
12 A
Rated current, max. number of poles (Tu=20°C)
10 A
Rated current, min. number of poles (Tu=40°C)
10 A
Rated current, max. number of poles (Tu=40°C)
8 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Short-time withstand current resistance
3 x 1 s se 100 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
154685-1318353
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
8 A
Jmenovitý proud (aplikační skupina D / UL 1059)
8 A
Průřez vodiče, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
349 mm
Šířka VPE
141 mm
Výška VPE
31 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96
  • Test:
    označení původu, identifikace typu, označení schválení SEV, označení schválení CSA
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Test: Nezapojení (není vyměnitelnost)
  • Standard:
    DIN EN 61984, část 6.3 a 6.9.1 / 09.02, DIN IEC 60512, část 7, oddíl 5 / 05.94
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.99
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/1
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/19 s vodičovou koncovkou
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,4 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 16/7
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥5 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/1
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/19 s vodičovou koncovkou
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥40 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U1,5
    • Typ vodiče a průřez vodiče:
      H05V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/7
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Max. vnější průměr vodiče: 2,9 mm
  • Max. vnější průměr vodiče: 2,9 mm
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
