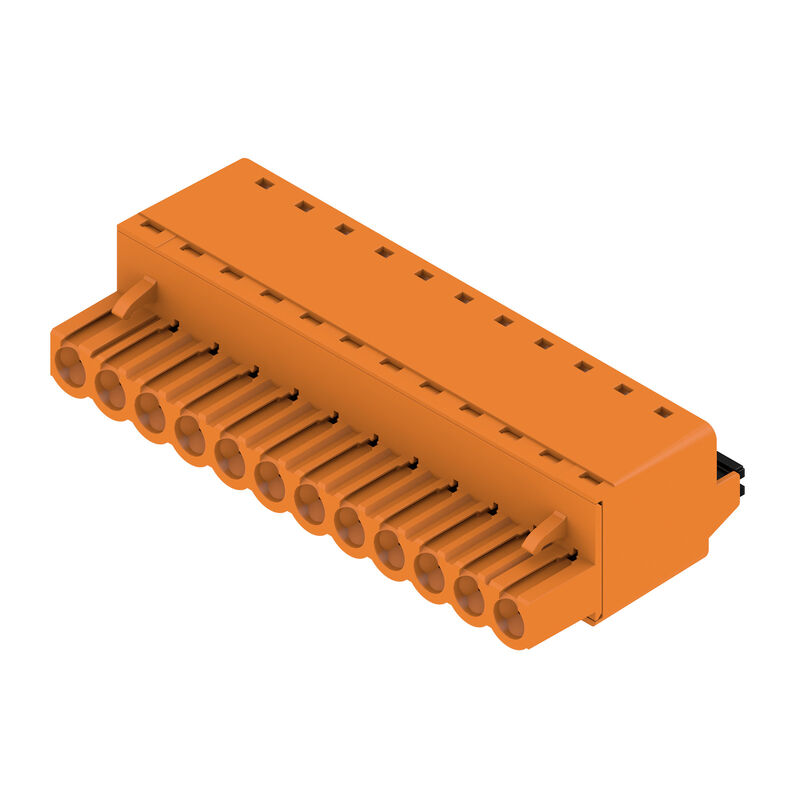

BLF 5.00HC/12/180 SN OR BX
Obrázek výrobku
BLF 5.00HC/12/180 SN OR BX
Obrázek výrobku
BLF 5.00HC/12/180 SN OR BX
Dimensional drawing
BLF 5.00HC/12/180 SN OR BX
Graph
BLF 5.00HC/12/180 SN OR BX
Graph
Uncompromising functionality
High vibration resistance
BLF 5.00HC/12/180 SN OR BX
Výhoda produktu
Uncompromising functionality
High vibration resistance
BLF 5.00HC/12/180 SN OR BX
Výhoda produktu
Solid PUSH IN contact
Safe and durable
BLF 5.00HC/12/180 SN OR BX
Výhoda produktu
Cost-effective wiring
Quick and intuitive operation
BLF 5.00HC/12/180 SN OR BX
Výhoda produktu
Wide clamping range
Tool-free wire connection

BLF 5.00HC/12/180 SN OR BX

Zásuvný konektor PCB plug in, zdířka, 5.00 mm, Počet pólů: 12, 180°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 3.31 mm², Box

ID výrobku 1017980000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 4 Protikusy 12 Příbuzné výrobky 43
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, 5.00 mm, Počet pólů: 12, 180°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 3.31 mm², Box
Číslo objednávky
1017980000
Typ
BLF 5.00HC/12/180 SN OR BX
GTIN (EAN)
4032248728572
Množství
30  ks
Údaje výrobku
IEC: 400 V / 23 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Balení
Box

Rozměry a hmotnosti

Hloubka
27,6  mm
Hloubka (v palcích)
1,087  inch
Výška
14,2  mm
Výška (v palcích)
0,559  inch
Šířka
60  mm
Šířka (v palcích)
2,362  inch
Čistá hmotnost
20,621  g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Systémové parametry

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,00
Typ připojení
Připojení v provozu
Metoda připojení vodiče
Připojení PUSH IN s akčním členem
Rozteč v mm (P)
5  mm
Rozteč v palcích (P)
0,197  "
Směr výstupu vodiče
180°
Počet pólů
12
L1 v mm
55  mm
L1 v palcích
2,167  "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
2,5  mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem hřbetu ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Délka odizolování
10  mm
Hrot šroubováku
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264
Cykly zapojování
25
Zásuvná síla / pól, max.
7  N
Tažná síla / pól, max.
5,5  N

Údaje o materiálu

Izolační materiál
PBT
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev kontaktu konektoru
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40  °C
Skladovací teplota, max.
70  °C
Provozní teplota, min.
-50  °C
Provozní teplota, max.
100  °C
Teplotní rozsah, instalace, min.
-30  °C
Teplotní rozsah, instalace, max.
100  °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,13  mm²
Upínací rozsah, max.
3,31  mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,2  mm²
Pevné, max. H05(07) V-U
2,5  mm²
Pružné, min. H05(07) V-K
0,2  mm²
Pružné, max. H05(07) V-K
2,5  mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5  mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25  mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5  mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,8 mm x 2,0 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9025870000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9004050000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9025860000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0542500000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9019100000
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0282800000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      0186500000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      0635100000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        10 mm
    • Doporučená dutinka na konci vodiče:
      9004080000
Referenční text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
23  A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
18  A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
21  A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16  A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400  V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320  V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250  V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4  kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4  kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4  kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300  V
Jmenovité napětí (aplikační skupina D / CSA)
300  V
Jmenovitý proud (aplikační skupina B / CSA)
10  A
Jmenovitý proud (aplikační skupina D / CSA)
10  A
Průřez vodiče AWG, min.
AWG 12
Průřez vodiče AWG, max.
AWG 26
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300  V
Jmenovité napětí (aplikační skupina D / UL 1059)
300  V
Jmenovitý proud (aplikační skupina B / UL 1059)
18,5  A
Jmenovitý proud (aplikační skupina D / UL 1059)
10  A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 12
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
351  mm
Šířka VPE
135  mm
Výška VPE
38  mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    IEC 61984, oddíl 6.2 a 7.3.2 / 10.08 vzor převzatý z IEC 60068-2-70 / 12.95
  • Test:
    označení původu, identifikace typu, rozteč, typ materiálu, hodiny s datumem
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Test: Nezapojení (není vyměnitelnost)
  • Standard:
    IEC 61984, oddíl 6.3 a 6.9.1 / 10.08, IEC 60512-13-5 / 02.06
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
  • Test:
    vizuální zkouška
  • Vyhodnocení:
    vyhovělo
Test: průřez připojitelný svorkami
  • Standard:
    IEC 60999-1, oddíl 7 a 9.1 / 11.99, IEC 60947-1, oddíl 8.2.4.5.1 / 06.07
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    IEC 60999-1, oddíl 9.4 / 11.99
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,7 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    IEC 60999-1, oddíl 9.5 / 11.99
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥50 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Doporučují se krimpované dutinky tvaru "A" s využitím krimpovacího nástroje PZ 6/5.
  • Testovací bod lze použít pouze jako bod na dodávku potenciálu.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
