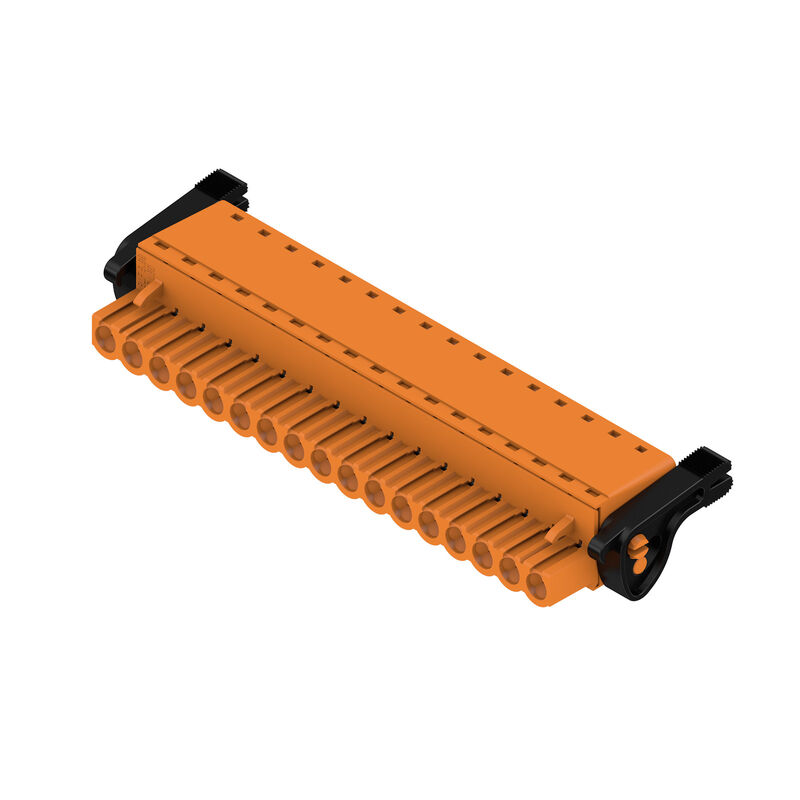

BLF 5.08HC/17/180LR SN OR BX
Produktbild
Abbildung ähnlich

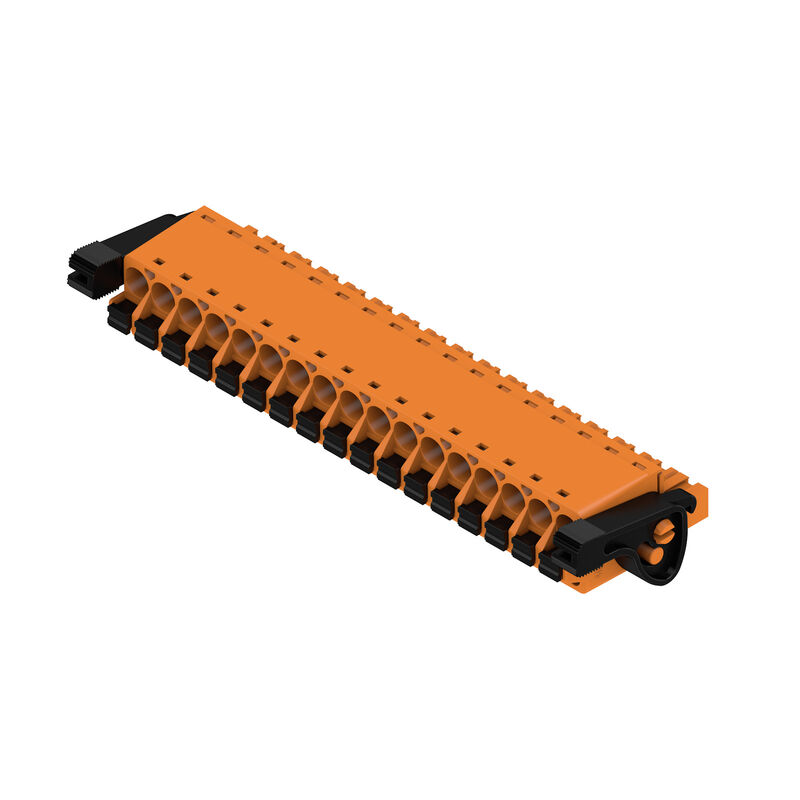

BLF 5.08HC/17/180LR SN OR BX
Produktbild
BLF 5.08HC/17/180LR SN OR BX
Maßbild
BLF 5.08HC/17/180LR SN OR BX
Diagramm
BLF 5.08HC/17/180LR SN OR BX
Diagramm
BLF 5.08HC/17/180LR SN OR BX
Produktvorteil
Kompromisslose Funktion
Hohe Vibrationsbeständigkeit
BLF 5.08HC/17/180LR SN OR BX
Produktvorteil
Solider PUSH IN-Kontakt
Sicher und dauerhaft
BLF 5.08HC/17/180LR SN OR BX
Produktvorteil
Kostengünstige Verdrahtung
Schnell und intuitiv bedienbar
BLF 5.08HC/17/180LR SN OR BX
Produktvorteil
Großer Klemmbereich
Werkzeugloser Leiteranschluss
BLF 5.08HC/17/180LR SN OR BX
Produktvorteil
Selbstsicherndes Verriegeln
Direkt beim Einstecken
BLF 5.08HC/17/180LR SN OR BX
Produktvorteil
Schonendes Entriegeln
Geringe mech. Beanspruchung

BLF 5.08HC/17/180LR SN OR BX

Leiterplattensteckverbinder, Buchsenstecker, 5.08 mm, Polzahl: 17, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 3.31 mm², Box

Art.-Nr. 1014540000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Gegenstücke 14 Verwandte Artikel 41
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Buchsenstecker, 5.08 mm, Polzahl: 17, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 3.31 mm², Box
Best.-Nr.
1014540000
Art
BLF 5.08HC/17/180LR SN OR BX
GTIN (EAN)
4032248722839
VPE
18  Stück
Produkt-Kennzahlen
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Verpackung
Box

Abmessungen und Gewichte

Tiefe
29,6  mm
Tiefe (inch)
1,165  inch
Höhe
14,3  mm
Höhe (inch)
0,563  inch
Breite
96,18  mm
Breite (inch)
3,787  inch
Nettogewicht
32,468  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart
Feldanschluss
Leiteranschlusstechnik
PUSH IN mit Betätigungselement
Raster in mm (P)
5,08  mm
Raster in Zoll (P)
0,2  "
Leiterabgangsrichtung
180°
Polzahl
17
L1 in mm
81,28  mm
L1 in Zoll
3,2  "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
2,5  mm²
Berührungsschutz nach DIN VDE 57 106
fingersicher
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Schutzart
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Abisolierlänge
10  mm
Schraubendreherklinge
0,6 x 3,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
7  N
Ziehkraft/Pol, max.
5,5  N

Werkstoffdaten

Isolierstoff
PBT
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Steckkontakt
4...8 µm Sn feuerverzinnt
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
100  °C
Temperaturbereich Montage, min.
-30  °C
Temperaturbereich Montage, max.
100  °C

Anschließbare Leiter

Klemmbereich, min.
0,13  mm²
Klemmbereich, max.
3,31  mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,2  mm²
eindrähtig, max. H05(07) V-U
2,5  mm²
feindrähtig, min. H05(07) V-K
0,2  mm²
feindrähtig, max. H05(07) V-K
2,5  mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25  mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5  mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25  mm²
mit Aderendhülse nach DIN 46 228/1, max.
2,5  mm²
Lehrdorn nach EN 60999 a x b; ø
2,8 mm x 2,0 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025870000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004050000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025860000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0542500000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9019100000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0282800000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0186500000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0635100000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004080000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      1333100000
Hinweistext
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24  A
Bemessungsstrom, max. Polzahl (Tu=20°C)
19  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
21  A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16,5  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4  kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300  V
Nennspannung (Use group D / CSA)
300  V
Nennstrom (Use group D / CSA)
10  A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300  V
Nennspannung (Use group D / UL 1059)
300  V
Nennstrom (Use group B / UL 1059)
18,5  A
Nennstrom (Use group D / UL 1059)
10  A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
350  mm
VPE Breite
135  mm
VPE Höhe
38  mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Materialtyp, Datumsuhr
  • Bewertung:
    vorhanden
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Norm:
    DIN EN 61984 Abschnitt 6.3 und 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Prüfung:
    180° gedreht mit Kodierelementen
  • Bewertung:
    bestanden
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 04.08
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,2 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,2 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 2,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 2,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
    • Leitertyp und Leiterquerschnitt:
      AWG 14/1
    • Leitertyp und Leiterquerschnitt:
      AWG 14/19
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    0,7 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
  • Bewertung:
    bestanden
  • Anforderung:
    0,9 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 12/1
    • Leitertyp und Leiterquerschnitt:
      AWG 12/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥50 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥60 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 12/1
    • Leitertyp und Leiterquerschnitt:
      AWG 12/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Crimpform "A" für Aderendhülsen mit Crimpwerkzeug PZ 6/5 empfohlen.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
