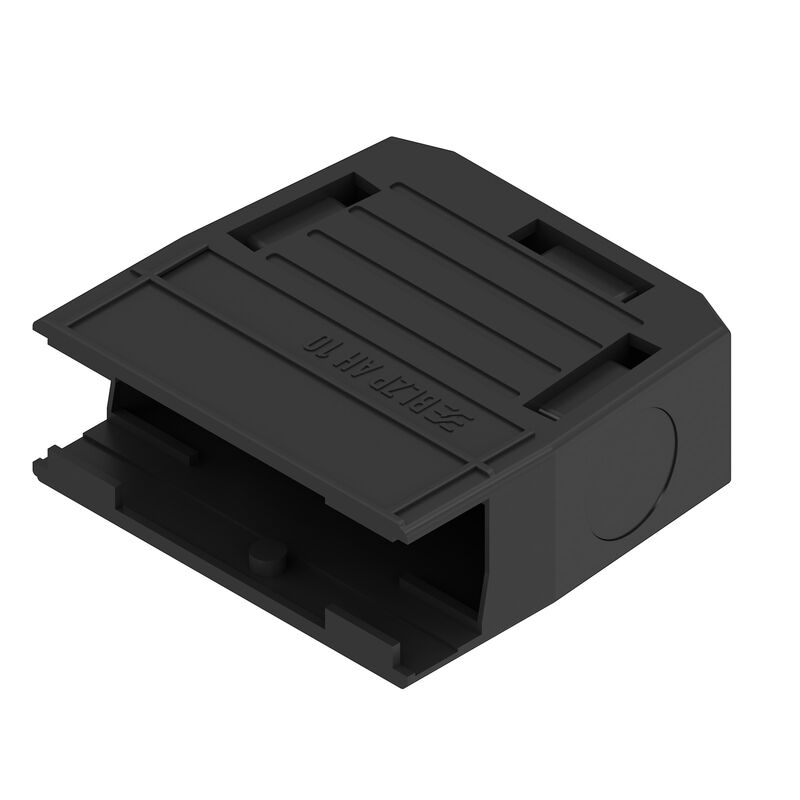

BLZP AH 10 BK
Obrázek výrobku
BLZP AH 10 BK
Obrázek výrobku
BLZP AH 10 BK
Dimensional drawing
BLZP AH 10 BK
Příklad použití
Podobné ilustraci

BLZP AH 10 BK

Zásuvný konektor PCB plug in, Příslušenství, Kryt, černá, Počet pólů: 10

ID výrobku 2507120000
Stáhnout datový list
Příbuzné výrobky 37
Homologaciones Všeobecné objednací údaje Dimensions and weights Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Balení Fontos megjegyzés Classifications

Homologaciones

ROHS
Conformidad

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, Příslušenství, Kryt, černá, Počet pólů: 10
Číslo objednávky
2507120000
Typ
BLZP AH 10 BK
GTIN (EAN)
4050118524284
Množství
10 ks
Údaje výrobku

Balení
Box

Dimensions and weights

Výška
48 mm
Height (inches)
1,89 inch
Šířka
19 mm
Largeur (pouces)
0,748 inch
Délka
50 mm
Długość (cale)
1,968 inch
Čistá hmotnost
18,6 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,08
Rozteč v mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Počet pólů
10
L1 v palcích
0,197 "
Množství řady kolíků
1
Utahovací moment
  • Typ krouticího momentu:
    Šroub krytu
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Údaje o materiálu

Izolační materiál
PBT
Barevný
černá
Barevný graf (podobné)
RAL 9011
Klasifikace hořlavosti UL 94
V-0
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984

Balení

Balení
Box
Délka VPE
159 mm
Šířka VPE
107 mm
Výška VPE
55 mm

Fontos megjegyzés

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Classifications

ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 14.0
27-46-04-05
ECLASS 15.0
27-46-04-05
