BVFL 7.62HP/03/180MSF3 BCF/06R SN BK BX

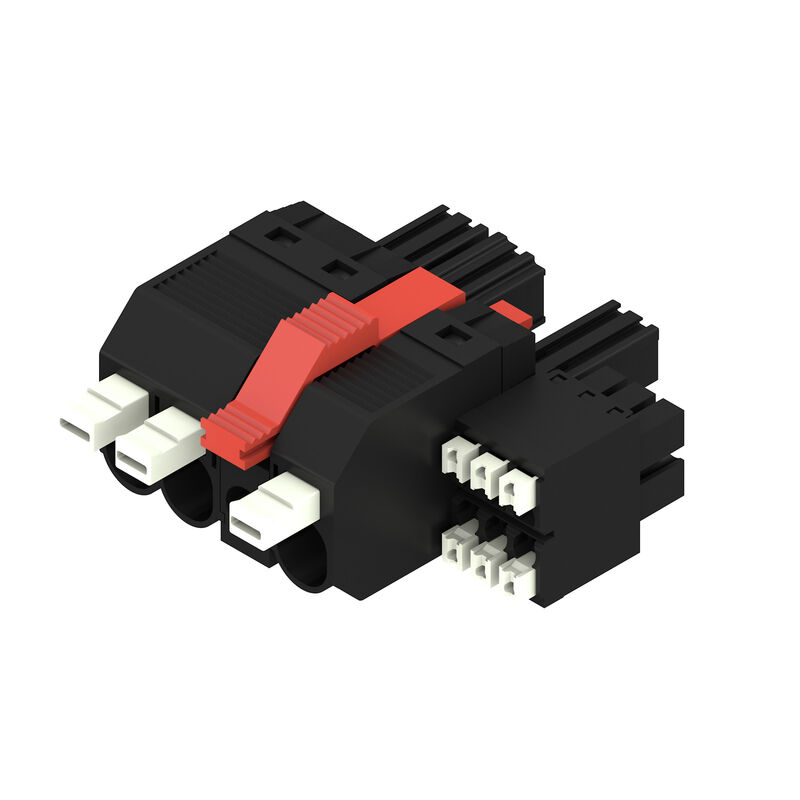

Produktbild
BVFL 7.62HP/03/180MSF3 BCF/06R SN BK BX

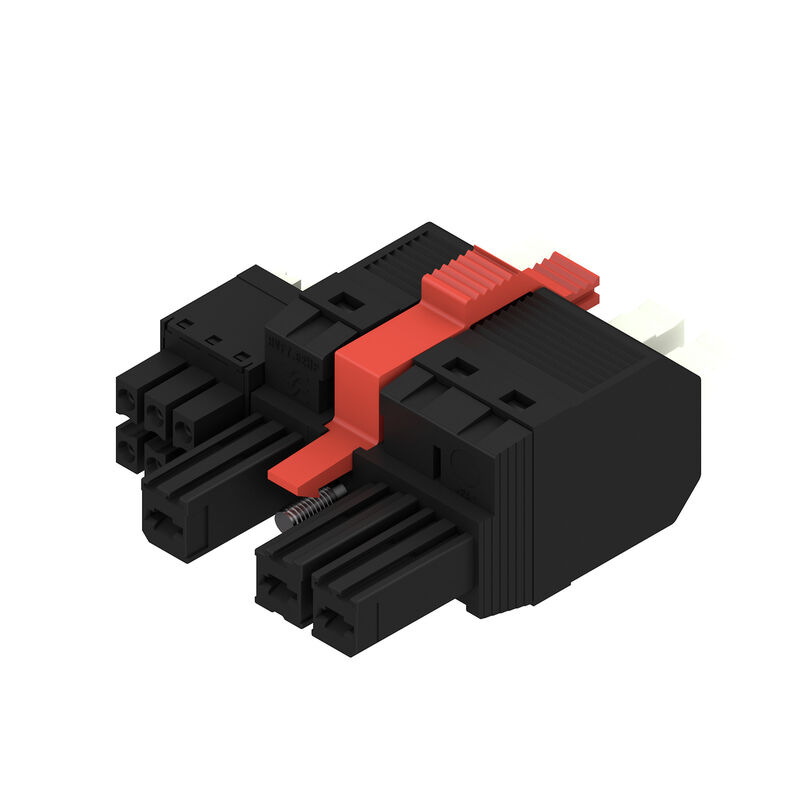

Produktbild
BVFL 7.62HP/03/180MSF3 BCF/06R SN BK BX
Maßbild
BVFL 7.62HP/03/180MSF3 BCF/06R SN BK BX
Diagramm
BVFL 7.62HP/03/180MSF3 BCF/06R SN BK BX
Produktvorteil
Einhändige Bedienung
Automatische Verrastung

BVFL 7.62HP/03/180MSF3 BCF/06R SN BK BX

Leiterplattensteckverbinder, Buchsenstecker, 7.62 mm, Polzahl: 3, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 6 mm², Box

Art.-Nr. 2549550000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 5 Gegenstücke 2 Verwandte Artikel 27
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach UL 1059 Verpackungen Technische Daten - Hybrid Anschließbare Leiter - Hybrid Wichtiger Hinweis Klassifikationen

Zulassungen

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Wersja
Leiterplattensteckverbinder, Buchsenstecker, 7.62 mm, Polzahl: 3, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 6 mm², Box
Nr zam.
2549550000
Typ
BVFL 7.62HP/03/180MSF3 BCF/06R SN BK BX
GTIN (EAN)
4050118559088
Ilość
42 Stück
Produktparametrar
IEC: 1000 V / 38 A / 0.5 - 6 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Verpackung
Box

Abmessungen und Gewichte

Masa netto
25,244 g

Umweltanforderungen

Status zgodności z dyrektywą RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE Power - Serie BV/SV 7.62HP
Type of connection
Feldanschluss
Ledaranslutningsteknik
PUSH IN mit Betätigungselement
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Ledarutgångsriktning
180°
Number of poles
3
L1 in mm
22,86 mm
L1 in inches
0,9 "
L2 in mm
7,62 mm
L2 in inch
0,3 "
liczba rzędów z biegunami
1
Przekrój pomiarowy
6 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
fingersicher
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
Rezystancja skrośna
4,50 mΩ
Can be coded
Ja
Abisolierlänge
12 mm
Anzugsdrehmoment Schraubflansch, min.
0,2 Nm
Anzugsdrehmoment Schraubflansch, max.
0,3 Nm
Schraubendreherklinge
0,6 x 3,5
Steckzyklen
25

Werkstoffdaten

Materiał izolacyjny
PA GF
Barwny
schwarz
kolor elementów uruchamiających
weiß
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 500
Brennbarkeitsklasse nach UL 94
V-0
Materiał styków
Cu-leg
Powierzchnia styku
verzinnt
Struktura warstwowa wtyku
6...8 µm Sn glanz
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
125 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
125 °C

Anschließbare Leiter

Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
6 mm²
jednodrutowe, min. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
6 mm²
cienkodrutowe, min. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
6 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,5 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
6 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
6 mm²
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      1076980000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        15 mm
    • Empfohlene Aderendhülse:
      9025930000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        15 mm
    • Empfohlene Aderendhülse:
      9019140000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9004060000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      9025910000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      9019170000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0186100000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      4 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0244100000
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      9019200000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      6 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      0533500000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0191900000
Tekst referencyjny
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
38 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
38 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
34 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
34 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1.000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
1.000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
800 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
8 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
8 kV
odporność na zwarcia
3 x 1s mit 420 A
Odstęp izolacyjny po izolacji, min.
12,7 mm
Odstęp izolacyjny powietrzny, min.
10,4 mm

Nenndaten nach UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Nennspannung (Use group C / UL 1059]
600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
35 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
35 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 8
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

opakowanie
Box
Długość VPE
338 mm
Szerokość VPE
130 mm
Wysokość VPE
54 mm

Technische Daten - Hybrid

Raster w mm (Signal)
3.81 mm
Raster in Zoll (Signal)
0.15 inch
Number of poles (Signal)
6
L2 w mm
7,62 mm
L2 w calach
0,3 "
Antal rader (Signal)
2
Kontaktmaterial (Signal)
CuMg
Kontaktoberfläche (Signal)
verzinnt
Schichtaufbau - Steckkontakt (Signal)
1-3 µ Ni / 4-8 µ Sn
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2 (Signal)
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2 (Signal)
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 (Signal)
200 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2 (Signal)
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2 (Signal)
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3 (Signal)
4 kV
Kurzzeitstromfestigkeit (Signal)
3 x 1s mit 80 A
Nennspannung (Use group B / CSA) (Signal)
300 V
Nennspannung (Use group C / CSA) (Signal)
50 V
Nennspannung (Use group D / CSA) (Signal)
300 V
Nennstrom (Use group B / CSA) (Signal)
9 A
Nennstrom (Use group C / CSA) (Signal)
9 A
Nennstrom (Use group D / CSA) (Signal)
9 A
Leiteranschlussquerschnitt AWG (Signal)
AWG 24...AWG 16
Nennspannung (Use group B / UL 1059) (Signal)
300 V
Nennspannung (Use group C / UL 1059) (Signal)
50 V
Nennspannung (Use group D / UL 1059) (Signal)
300 V
Nennstrom (Use group B / UL 1059) (Signal)
5 A
Rated current (Use group C / UL 1059) (Signal)
5 A
Nennstrom (Use group D / UL 1059) (Signal)
5 A
Leiteranschlussquerschnitt AWG (Signal)
AWG 26...AWG 16

Anschließbare Leiter - Hybrid

Klemmbereich, Bemessungsanschluss (Power)
0.5...10 mm²
Clamping range, rated connection (Signal)
0.2...1.5 mm²
Leiteranschlussquerschnitt AWG (Power)
AWG 24...AWG 8
Leiteranschlussquerschnitt AWG (Signal)
AWG 26...AWG 16
eindrähtig, H05(07) V-U (Power)
0.5...10 mm²
eindrähtig, H05(07) V-U (Signal)
0.14...1.5 mm²
feindrähtig, H05(07) V-K (Power)
0.5...6 mm²
feindrähtig, H05(07) V-K (Signal)
0.14...1.5 mm²
mit AEH mit Kragen DIN 46 228/4 (Power)
0.5...6 mm²
mit AEH mit Kragen DIN 46 228/4 (Signal)
0.25...1.5 mm²
with wire-end ferrule according to DIN 46 228/1 (Power)
0.5...6 mm²
with wire-end ferrule according to DIN 46 228/1 (Signal)
0.25...1.5 mm²

Wichtiger Hinweis

Zgodność IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Uwagi
  • Technische Daten beziehen sich auf die Leistungskontakte
  • Technische Daten Signalkontake: 50V / 5A, Abisolierlänge 8mm
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Weitere Polzahlen auf Anfrage
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
