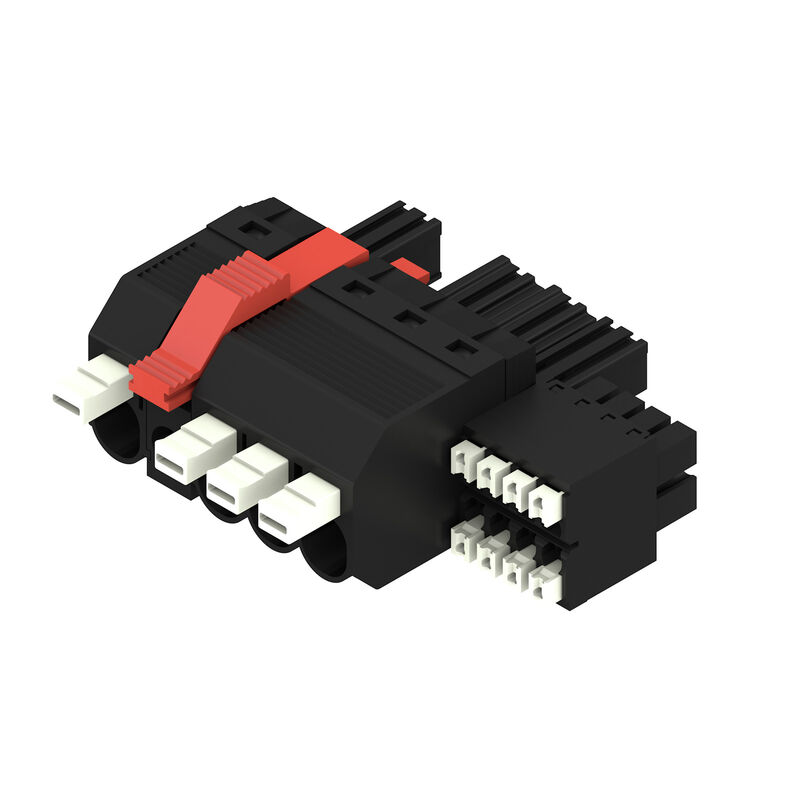

BVFL 7.62HP/04/180MSF2 BCF/08R SN BK BX
Imagen de producto
BVFL 7.62HP/04/180MSF2 BCF/08R SN BK BX
Imagen de producto
BVFL 7.62HP/04/180MSF2 BCF/08R SN BK BX
Dimensional drawing
BVFL 7.62HP/04/180MSF2 BCF/08R SN BK BX
Graph
BVFL 7.62HP/04/180MSF2 BCF/08R SN BK BX
Ventaja del producto
Single-handed operation
Automatic latching

BVFL 7.62HP/04/180MSF2 BCF/08R SN BK BX

Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 4, 180°, PUSH IN con actuador, Sección de embornado, máx. : 6 mm², Caja

N.º de artículo 2629140000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 5 Productos relacionados 27
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según UL 1059 Embalaje Datos técnicos - Híbrido Conductores que se pueden conectar, híbrido Indicación importante Clasificaciones

Homologaciones

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Utförande
Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 4, 180°, PUSH IN con actuador, Sección de embornado, máx. : 6 mm², Caja
Art.nr.
2629140000
Typ
BVFL 7.62HP/04/180MSF2 BCF/08R SN BK BX
GTIN (EAN)
4050118633153
Cantidad
36 Pieza
Valores característicos del producto
IEC: 1000 V / 38 A / 0.5 - 6 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Embalaje
Caja

Dimensiones y pesos

Peso neto
31,985 g

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Product family
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
PUSH IN con actuador
Paso en mm (P)
7,62 mm
Paso en pulgadas (P)
0,3 "
Dirección de salida de conductor
180°
Número de polos
4
L1 en mm
30,48 mm
L1 en pulgadas
1,2 "
L2 in mm
11,43 mm
L2 en pulgadas
0,45 "
Sorok száma
1
핀 시리즈 수량
1
정격 단면적
6 mm²
DIN VDE 57 106에 따른 터치 안전 보호
protección de dedos
DIN VDE 0470에 따른 터치 안전 보호
IP 20
볼륨 저항
4,50 mΩ
Codificable
Sí
Longitud de desaislado
12 mm
Par de apriete para sujeción por tornillo, mín.
0,2 Nm
Par de apriete para sujeción por tornillo, máx.
0,3 Nm
Punta de destornillador
0,6 x 3,5
Ciclos de enchufado
25

Datos del material

Isoleringsmaterial
PA GF
Färgkod
negro
Color componentes de accionamiento
blanco
Färgtabell (jämförbar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 500
Grado inflamabilidad según UL 94
V-0
Kontaktmaterial
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas del contacto del conector
6...8 µm Sn brillante
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
125 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
125 °C

Conductores aptos para conexión

Anslutningsområde, min.
0,5 mm²
Anslutningsområde, max.
6 mm²
Rígido, mín. H05(07) V-U
0,5 mm²
Rígido, máx. H05(07) V-U
6 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
6 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,5 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
6 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,5 mm²
med ändhylsa enligt DIN 46 228/1, max.
6 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      1076980000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        15 mm
    • Terminal tubular recomendado:
      9025930000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        15 mm
    • Terminal tubular recomendado:
      9019140000
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9004060000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      9025910000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      9019170000
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0186100000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      4 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0244100000
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      9019200000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      6 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        14 mm
    • Terminal tubular recomendado:
      0533500000
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      0191900000
Texto de referencia
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
38 A
Corriente nominal, número de polos máx. (Tu=20 °C)
38 A
Märkström, min. antal poler (Tu=40°C)
34 A
Corriente nominal, número de polos máx. (Tu=40 °C)
34 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
1.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
800 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
8 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
8 kV
Resistencia a corrientes de corta duración
3 x 1s mit 420 A
Creepage distance, min.
12,7 mm
Luftsträcka, min.
10,4 mm

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
600 V
Tensione nominale (Gruppo C / UL 1059)
600 V
정격 전압(사용 그룹 D / UL 1059)
600 V
정격 전류(사용 그룹 B / UL 1059)
35 A
정격 전류(사용 그룹 C / UL 1059)
35 A
정격 전류(사용 그룹 D / UL 1059)
5 A
와이어 단면적, AWG, 최소
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 8
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Förpackning
Caja
VPE-längd
338 mm
VPE-bredd
130 mm
VPE 높이
54 mm

Datos técnicos - Híbrido

Paso en mm (señal)
3.81 mm
Paso en pulgadas (Señal)
0.15 inch
Number of poles (Signal)
8
L2(mm)
11,43 mm
L2 en pulgadas
0,45 "
Número de filas (señal)
2
Material de contacto (señal)
CuMg
Superficie de contacto (señal)
estañado
Estructura de capas del contacto del conector (señal)
1-3 µ Ni / 4-8 µ Sn
Tensión nominal para clase de sobretensión / grado de polución II/2 (Señal)
400 V
Tensión nominal para clase de sobretensión / grado de polución III/2 (Señal)
320 V
Tensión nominal para clase de sobretensión / grado de polución III/3 (Señal)
200 V
Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (Señal)
4 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (Señal)
4 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (Señal)
4 kV
Resistencia a corriente momentánea máxima (señal)
3 x 1s mit 80 A
Tensión nominal (Use group B / CSA) (Señal)
300 V
Tensión nominal (Use group C / CSA) (Señal)
50 V
Tensión nominal (Use group D / CSA) (Señal)
300 V
Tensión nominal (Use group B / CSA) (Señal)
9 A
Intensidad nominal (Use Group C /CSSA (Señal)
9 A
Intensidad nominal (Use group D) (Señal)
9 A
Sección transversal de conexión de conductor AWG (señal)
AWG 24...AWG 16
Tensión nominal (Use group B / UL 1059) (Señal)
300 V
Tensión nominal (Use group C / UL 1059] (Señal)
50 V
Tensión nominal (Use Group D / UL 1059) (Señal)
300 V
Intensidad nominal (Use group B / UL 1059) (Señal)
5 A
Intensidad nominal (Use group C / UL 1059) (Señal)
5 A
Intensidad nominal (Use group D / UL 1059) (Señal)
5 A
Sección de conductor (Señal)
AWG 26...AWG 16

Conductores que se pueden conectar, híbrido

Sección de embornado, conexión nominal (Alimentación)
0.5...10 mm²
Clamping range, rated connection (Signal)
0.2...1.5 mm²
Sección de conductor (Alimentación)
AWG 24...AWG 8
Sección de conductor AWG (Señal)
AWG 26...AWG 16
sólido, H05(07) V-U
0.5...10 mm²
sólido, H05(07) V-U
0.14...1.5 mm²
flexible, H05(07) V-K
0.5...6 mm²
flexible, H05(07) V-K (Señal)
0.14...1.5 mm²
con terminal tubular con aislamiento (Alimentación)
0.5...6 mm²
con terminal tubular con aislamiento, DIN 46 228/4
0.25...1.5 mm²
con terminal tubular según DIN 46 228/1
0.5...6 mm²
con terminal tubular según DIN 46 228/1 (Señal)
0.25...1.5 mm²

Indicación importante

IPC-konformitet
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hänvisningstext
  • Los datos técnicos se refieren a los contactos de potencia
  • Datos técnicos de contactos de aviso: 50 V / 5 A, longitud de desaislado 8 mm
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular con aislamientos según DIN 46228/4
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Combinaciones de polos adicionales bajo demanda
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
