Vlastnosti

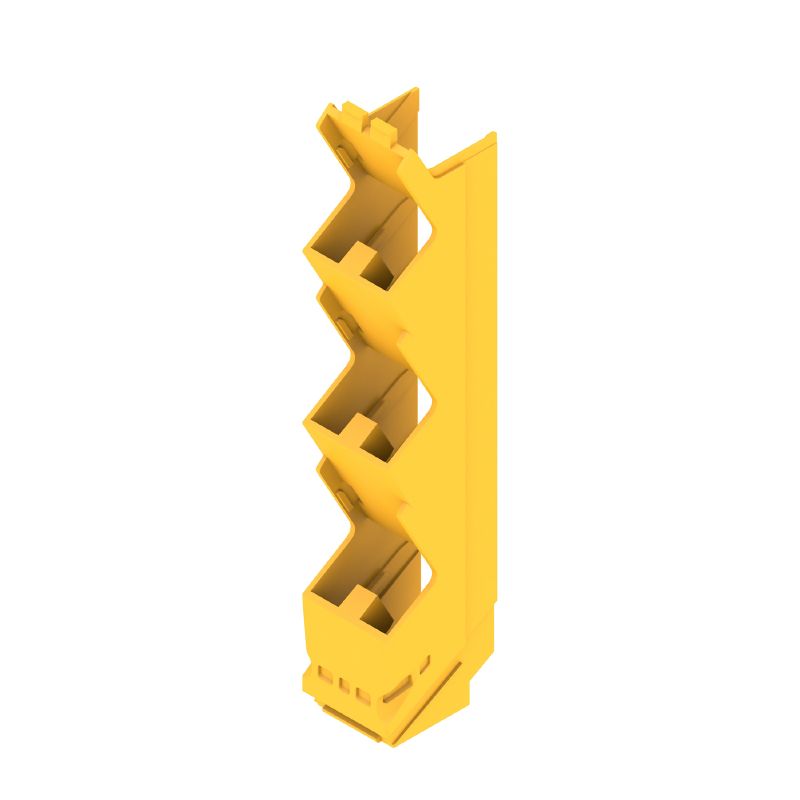

| Verze | Boční prvek, OMNIMATE Kryt - řada CH20M Dopravní žlutá, Boční prvek, Šířka: 17.5 mm |
| Číslo objednávky | 1395730000 |
| Typ | CH20M17 S PPP TYL 2083 |
| GTIN (EAN) | 4050118196238 |
| Množství | 12 ks |
| Hloubka | 105,5 mm |
| Hloubka (v palcích) | 4,154 inch |
| Výška | 22,8 mm |
| Výška (v palcích) | 0,898 inch |
| Šířka | 17,5 mm |
| Šířka (v palcích) | 0,689 inch |
| Čistá hmotnost | 11,6 g |
| Rozsah provozní teploty | -40 °C...120 °C |
| Vlhkost | Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Izolační materiál | PA 66 GF 30 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Komparativní index sledování (CTI) | 600 ≤ CTI |
| Materiál | Plast |
| Provedení povrchu | neošetřené |
| Skupina izolačního materiálu | I |
| Barevný | Dopravní žlutá |
| Barevný graf (podobné) | RAL 1023 |
| Encapsulation option | Ne |
| Stupeň krytí | IP20 v instalovaném stavu |
| Počet pólů, max. | 9 |
| Počet slotů pro zásuvky | 3 |
| Počet ventilačních otvorů | 0 |
| Počet úrovní připojení | 3 |
| Vyříznutí jako příprava pro funkční port integrováno | Ne |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_246459) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1395730000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Shoda |
