Vlastnosti

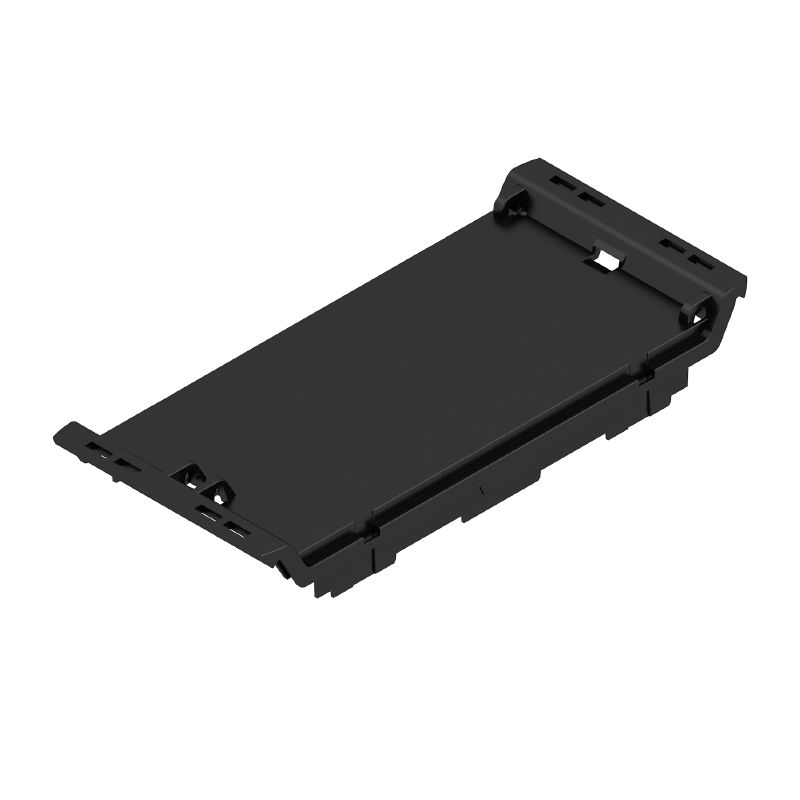

| Verze | Čelní prvek, OMNIMATE Kryt - řada CH20M černá, Čelní prvek, včetně přípravy pro odklopný přetažení, Šířka: 45 mm |
| Číslo objednávky | 1104420000 |
| Typ | CH20M45 F BK 2010 |
| GTIN (EAN) | 4032248879472 |
| Množství | 30 ks |
| Hloubka | 15,5 mm |
| Hloubka (v palcích) | 0,61 inch |
| Výška | 100 mm |
| Výška (v palcích) | 3,937 inch |
| Šířka | 45 mm |
| Šířka (v palcích) | 1,772 inch |
| Čistá hmotnost | 10,22 g |
| Rozsah provozní teploty | -40 °C...120 °C |
| Vlhkost | Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Izolační materiál | PA 66 GF 30 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Komparativní index sledování (CTI) | 600 ≤ CTI |
| Materiál | Plast |
| Provedení povrchu | neošetřené |
| Skupina izolačního materiálu | I |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Encapsulation option | Ne |
| Stupeň krytí | IP20 v instalovaném stavu |
| Sklápěcí kryt s možností montáže | Ano |
| Značka s možností integrace | Ne |
| Možnosti zpracování |
Zpracování laserem
Frézování |
| Možná vyříznutí na míru | Ano |
| Možná značení na míru | Ano |
| Proces objednávky specifický pro zákazníka | Viz pokyny pod zátěžemi |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53721) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1104420000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1104420000) |
| Uživatelská dokumentace |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Shoda |
Protikusy
-
ID výrobku:1104440000Obalová jednotka:30 ks
Modulární kryt, OMNIMATE Kryt - řada CH20M Transparentní, Odklopný kryt, Šířka: 45 mm
-
ID výrobku:1104430000Obalová jednotka:30 ks
Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Transparentní, Odklopný kryt, Šířka: 45 mm
