Vlastnosti
| Verze | Nástroj k nalisování koncovek, Nástroj k nalisování kontaktů, 0.14mm², 4mm², W krimpování |
| Číslo objednávky | 9018490000 |

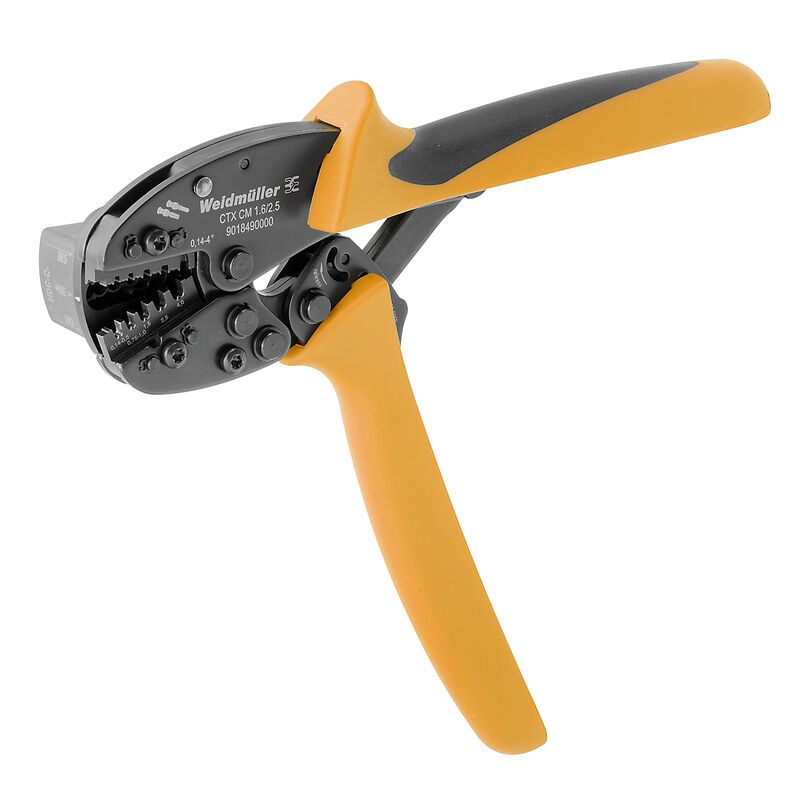

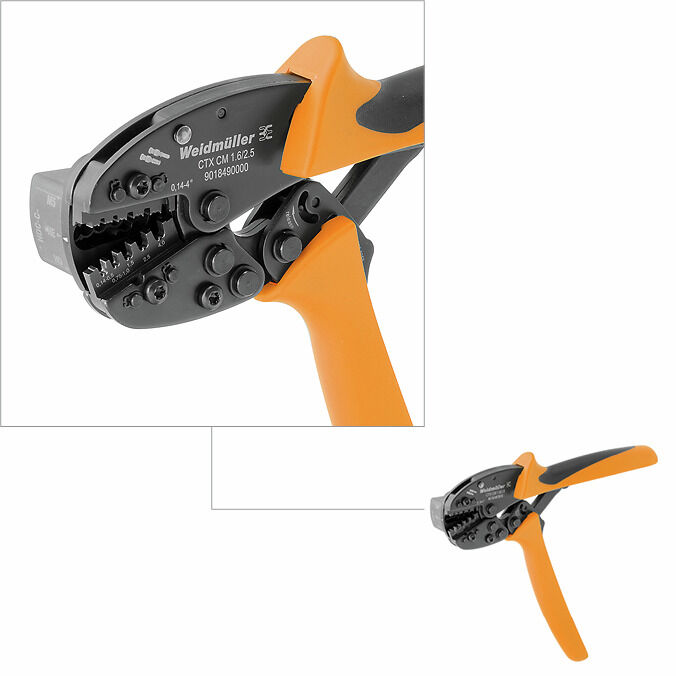

| Typ | CTX CM 1.6/2.5 |
| GTIN (EAN) | 4008190884598 |
| Množství | 1 ks |
| Šířka | 250 mm |
| Šířka (v palcích) | 9,842 inch |
| Čistá hmotnost | 679,78 g |
| Stav souladu se směrnicí RoHS | Není ovlivněno |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2159813b-98fd-4068-b62a-bc89a046c012 |
| Popis výrobku | Nástroj k nalisování kontaktů HD, HE a ConCept M10/M5, 0,14-4 mm² |
| Verze | Mechanické, bez vyměnitelných vložek |
| Krimpovací rozsah, max. | 4 mm² |
| Krimpovací rozsah, min. | 0,14 mm² |
| Průřez vodiče, max. AWG | AWG 12 |
| Průřez vodiče, min. AWG | AWG 26 |
| Type of contact | Turned contacts |
| Krimpování - typ/profil | W krimpování |
| Profil krimpování 5 | 4 mm² |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66798) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9018490000) |
| Uživatelská dokumentace | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_101167) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000168 |
| ETIM 7.0 | EC000168 |
| ETIM 8.0 | EC000168 |
| ETIM 9.0 | EC000168 |
| ECLASS 9.0 | 21-04-38-11 |
| ECLASS 9.1 | 21-04-38-11 |
| ECLASS 10.0 | 21-04-38-11 |
| ECLASS 11.0 | 21-04-38-11 |
| ECLASS 12.0 | 21-04-38-11 |
| ECLASS 13.0 | 21-04-38-11 |
| ECLASS 14.0 | 21-04-38-11 |
Příslušenství
Je příslušenstvím
-
ID výrobku:1651200000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 72, Nalisované připojení, Velikost: 6
-
ID výrobku:1651190000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 250 V, 10 A, Počet pólů: 72, Nalisované připojení, Velikost: 6
-
ID výrobku:1092130000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 250 V, 10 A, Počet pólů: 72, Nalisované připojení, Velikost: 6
-
ID výrobku:1650810000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 250 V, 10 A, Počet pólů: 25, Nalisované připojení, Velikost: 5
-
ID výrobku:1211500000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 500 V, 16 A, Počet pólů: 24, Nalisované připojení, Velikost: 8
-
ID výrobku:1211600000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 24, Nalisované připojení, Velikost: 8
-
ID výrobku:1003200000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 17, Nalisované připojení, Velikost: HQ
-
ID výrobku:1018960000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 32, Nalisované připojení, Velikost: 6
-
ID výrobku:1651670000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.37, soustružené, Slitina mědi
-
ID výrobku:1651640000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1651570000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.37, soustružené, Slitina mědi
-
ID výrobku:1651710000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1651520000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.37, soustružené, Slitina mědi
-
ID výrobku:1651650000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1651660000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1601750000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1651530000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1651700000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1651560000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1651680000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1601760000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1651630000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1651600000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1651550000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1651620000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.37, soustružené, Slitina mědi
-
ID výrobku:1651580000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1651610000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1651690000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1651160000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 24, Nalisované připojení, Velikost: 3
-
ID výrobku:1651150000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 250 V, 10 A, Počet pólů: 24, Nalisované připojení, Velikost: 3
-
ID výrobku:1826780000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 46, Nalisované připojení, Velikost: 8
-
ID výrobku:1650580000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 7, Nalisované připojení, Velikost: 1
-
ID výrobku:1201000000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 500 V, 24 A, Počet pólů: 6, Nalisované připojení, Velikost: 3
-
ID výrobku:1650890000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 24, Nalisované připojení, Velikost: 4
-
ID výrobku:1023040000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 250 V, 10 A, Počet pólů: 25, Nalisované připojení, Velikost: 5, 7
-
ID výrobku:2531010000Obalová jednotka:50 ks
Nalisovaný kontakt, Konektor s paticí
-
ID výrobku:2525650000Obalová jednotka:50 ks
Nalisovaný kontakt, Konektor s paticí
-
ID výrobku:2531000000Obalová jednotka:50 ks
Nalisovaný kontakt, Konektor s paticí
-
ID výrobku:2530990000Obalová jednotka:50 ks
Nalisovaný kontakt, Konektor s paticí
-
ID výrobku:1650650000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 250 V, 10 A, Počet pólů: 15, Nalisované připojení, Velikost: 2
-
-
-
-
-
-
-
-
-
ID výrobku:1207900000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 500 V, 16 A, Počet pólů: 16, Nalisované připojení, Velikost: 6
-
ID výrobku:1651510000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 4, soustružené, Slitina mědi
-
ID výrobku:1200900000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 4, soustružené, Slitina mědi
-
ID výrobku:1651440000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1201500000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 4, soustružené, Slitina mědi
-
ID výrobku:1651430000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1201300000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1116540000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 4.65, soustružené, Slitina mědi
-
ID výrobku:1201200000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1651420000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1651490000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1200500000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1116530000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 4.65, soustružené, Slitina mědi
-
ID výrobku:1651450000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1201100000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1651480000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1200600000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1200700000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1651460000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 4, soustružené, Slitina mědi
-
ID výrobku:1200800000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1201400000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1651470000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1651500000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HE, HEE, HQ, MixMate, Zásuvka, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1601710000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 250 V, 10 A, Počet pólů: 40, Nalisované připojení, Velikost: 6
-
ID výrobku:1601730000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 40, Nalisované připojení, Velikost: 6
-
ID výrobku:1003190000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 400 V, 10 A, Počet pólů: 7, Nalisované připojení, Velikost: 1
-
ID výrobku:1003180000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 400 V, 10 A, Počet pólů: 7, Nalisované připojení, Velikost: 1
-
ID výrobku:1682390000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zásuvka, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1682360000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zástrčka, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1682410000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zásuvka, Průřez vodiče, max.: 4, soustružené, Slitina mědi
-
ID výrobku:1682330000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zásuvka, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1682370000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zásuvka, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1682380000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zástrčka, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1682320000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zástrčka, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1682400000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zástrčka, Průřez vodiče, max.: 4, soustružené, Slitina mědi
-
ID výrobku:1682340000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zástrčka, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1682350000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, CM 5, Zásuvka, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1023290000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 400 V, 16 A, Počet pólů: 32, Nalisované připojení, Velikost: 4
-
ID výrobku:1826800000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 32, Nalisované připojení, Velikost: 6
-
ID výrobku:1601740000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 64, Nalisované připojení, Velikost: 8
-
ID výrobku:1601720000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 250 V, 10 A, Počet pólů: 64, Nalisované připojení, Velikost: 8
-
ID výrobku:1826820000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 18, Nalisované připojení, Velikost: 4
-
ID výrobku:1826810000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 500 V, 16 A, Počet pólů: 18, Nalisované připojení, Velikost: 4
-
ID výrobku:1651260000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 72, Nalisované připojení, Velikost: 6
-
ID výrobku:1651240000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 250 V, 10 A, Počet pólů: 72, Nalisované připojení, Velikost: 6
-
ID výrobku:1919970000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 500 V, 16 A, Počet pólů: 8, Nalisované připojení, Velikost: HQ
-
ID výrobku:1919980000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 8, Nalisované připojení, Velikost: HQ
-
ID výrobku:1226600000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 24, Nalisované připojení, Velikost: 8
-
ID výrobku:1651300000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 10 A, Počet pólů: 108, Nalisované připojení, Velikost: 8
-
ID výrobku:1204300000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 500 V, 16 A, Počet pólů: 10, Nalisované připojení, Velikost: 4
-
ID výrobku:2729580000Obalová jednotka:1 ks
HDC vložka, Zástrčný, 500 V, 16 A, Počet pólů: 64, Nalisované připojení, Velikost: 8
-
ID výrobku:1873880000Obalová jednotka:1 ks
HDC vložka, Zásuvka, 250 V, 16 A, Počet pólů: 16, Nalisované připojení, Velikost: 5
Náhradní díly
-
ID výrobku:1121010000Obalová jednotka:1 ks
Nástroj k nalisování koncovek, Náhradní díl
