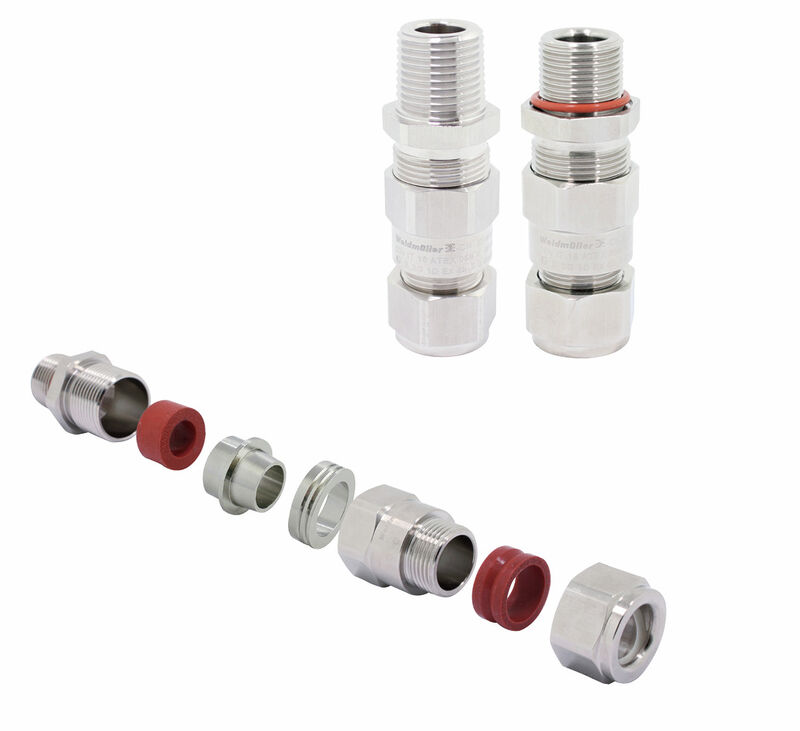

E1XZS/20S/M20-WM
E1XZ (Klippon s dvojitým těsněním SWB/STA s pancéřováním, kabelová průchodka Ex e/d), Kabelové těsnění, rovný, M 20 x 1,5, 16 mm, Pletené pancéřování, Pancéřování kovovým plechem, 0.9 - 1.25 mm, OD min. 12.5 - OD max. 16 mm, ID min. 8.00 - ID max. 11.70 mm, Nerezavějící ocel 1.4404
ID výrobku
1188030000
Vlastnosti
| Verze | E1XZ (Klippon s dvojitým těsněním SWB/STA s pancéřováním, kabelová průchodka Ex e/d), Kabelové těsnění, rovný, M 20 x 1,5, 16 mm, Pletené pancéřování, Pancéřování kovovým plechem, 0.9 - 1.25 mm, OD min. 12.5 - OD max. 16 mm, ID min. 8.00 - ID max. 11.70 mm, Nerezavějící ocel 1.4404 |
| Číslo objednávky | 1188030000 |
| Typ | E1XZS/20S/M20-WM |
| GTIN (EAN) | 4050118087239 |
| Množství | 24 ks |
| Výška | 62,5 mm |
| Výška (v palcích) | 2,461 inch |
| Šířka | 28,5 mm |
| Šířka (v palcích) | 1,122 inch |
| Délka | 78,5 mm |
| Délka (v palcích) | 3,091 inch |
| Čistá hmotnost | 138 g |
| Provozní teplota | -50 °C...120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Identifikace |
II 2G 1D
Ex db IIC Gb Ex eb IIC Gb Ex ta IIIC Da |
| Č. osvědčení (IECEX) | IECEXTPS16.0004X |
| Číslo certifikátu, kabelová průchodka (ATEX) | TÜV IT 16ATEX 059X |
| Číslo certifikátu, kabelová průchodka (IECEx) | IECEx TPS 16.0004X |
| Číslo osvědčení, kabelová průchodka (CCC) | 2020322313000069 |
| AF velikost 1 | 26 mm |
| AF velikost 2 | 26 mm |
| Délka závitu | 16 mm |
| Halogen | Ne |
| Kabelové vývodky | M 20 |
| Materiál | Nerezavějící ocel 1.4404 |
| Pancéřování, max. | 1,25 mm |
| Pancéřování, min. | 0,9 mm |
| Pokyny k instalaci | Viz návod k instalaci |
| Počet vodičů | 1 |
| Rozsah provozní teploty, max. | 120 °C |
| Rozsah provozní teploty, min. | -50 °C |
| Silikon | Ano |
| Standardy |
EN 60079-0
EN 60079-1 IEC 60079-1 IEC 60079-31 IEC 60079-7 EN 60079-31 EN 60079-7 GB 12476.1 GB 12476.5 GB 3836.1 GB 3836.2 GB 3836.3 IEC 60079-0 |
| Stoupání závitu | 1,5 mm |
| Stupeň krytí |
IP66
IP68 |
| Typ ochrany proti výbuchu |
Ex d – ohnivzdorné
Ex e – zvýšená bezpečnost |
| Typ pancéřování |
Pletené pancéřování
Pancéřování kovovým plechem |
| Typ pancéřování, krátkodobé |
SWB
STA |
| Těsnicí O-kroužek | Silikon |
| Těsnění | Silikon |
| Těsnění | Silikon |
| Utahovací moment | 20 Nm |
| Vnitřní průměr kabelu, max. | 11,7 mm |
| Vnitřní průměr kabelu, min. | 8 mm |
| Vnější průměr kabelu, max. | 16 mm |
| Vnější průměr kabelu, min. | 12,5 mm |
| Vnější závit | M 20 x 1,5 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[ATEX certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_203218)
[IEC Ex certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_203226) [CCC approval of Cable glands](https://mdcop.weidmueller.com/mediadelivery/asset/900_203229) [CE Declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_203224) [CE Declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_203225) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290786) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1188030000) |
| Uživatelská dokumentace | [Notice of installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_203219) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
| ETIM 8.0 | EC000441 |
| ETIM 9.0 | EC000441 |
| ECLASS 9.0 | 27-14-44-32 |
| ECLASS 9.1 | 27-14-44-34 |
| ECLASS 10.0 | 27-14-44-32 |
| ECLASS 11.0 | 27-14-44-32 |
| ECLASS 12.0 | 27-14-08-04 |
| ECLASS 13.0 | 27-14-08-04 |
| ECLASS 14.0 | 27-14-08-04 |
| Schválení |     |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:1185690000Obalová jednotka:240 ks
SKMU SS (nerezová pojistná matice), Pojistná matice, M 20, 2.2 mm, Nerezavějící ocel 1.4404
Systémy a komponenty pro vstup kabelůKabelové vývodkyDoplňkové příslušenstvíPojistné maticeNerezové pojistné matice, přírodní povrch
