Vlastnosti
| Verze | Bočnice, Béžová, TS 35, V-2, Wemid, Šířka: 8.5 mm, 100 °C |
| Číslo objednávky | 0383560000 |
| Typ | EW 35 |
| GTIN (EAN) | 4008190181314 |
| Množství | 50 ks |
| Hloubka | 27 mm |
| Hloubka (v palcích) | 1,063 inch |
| Výška | 46 mm |
| Výška (v palcích) | 1,811 inch |
| Šířka | 8,5 mm |
| Šířka (v palcích) | 0,335 inch |
| Čistá hmotnost | 5,32 g |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 100 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Béžová |
| Klasifikace hořlavosti UL 94 | V-2 |
| Verze | Pro svorky |
| Lišta | TS 35 |
| Návod k instalaci | Přímá montáž |
| Typ montáže | Přišroubováno |
| Vzájemné blokování | k upevnění šroubem |
| Utahovací moment, max. | 0,6 Nm |
| Utahovací moment, min. | 0,5 Nm |
| TS 35 offset | 22,5 mm |
| Lišta | TS 35 |
| Návod k instalaci | Přímá montáž |

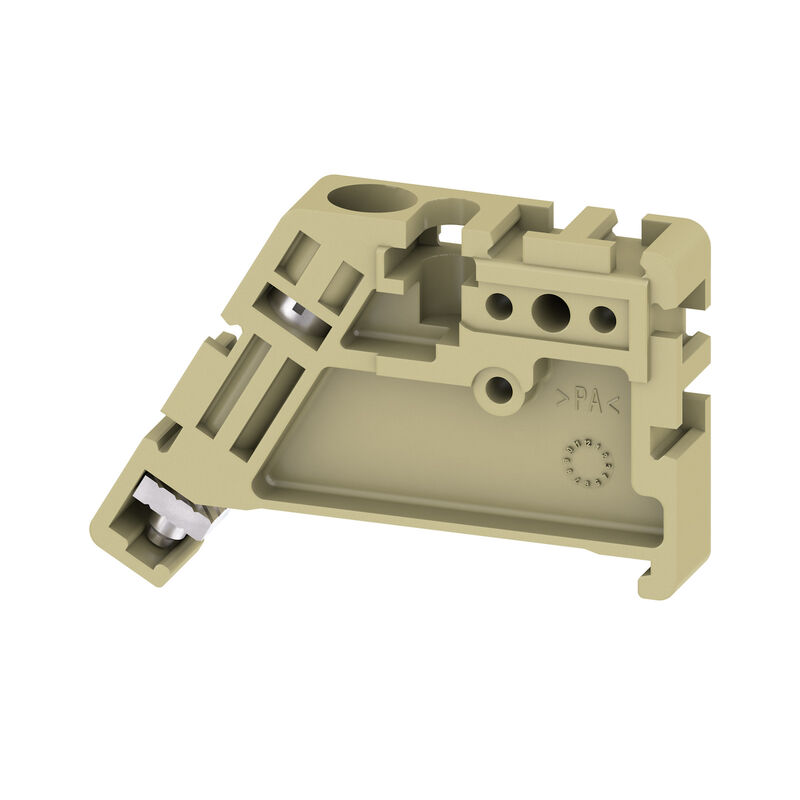

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Technické údaje |
[CAD data -- 12723_EW_35_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38082)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59098) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0383560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0383560000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=0383560000&norm=0) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001041 |
| ETIM 7.0 | EC001041 |
| ETIM 8.0 | EC001041 |
| ETIM 9.0 | EC001041 |
| ECLASS 9.0 | 27-14-11-35 |
| ECLASS 9.1 | 27-14-11-35 |
| ECLASS 10.0 | 27-14-11-35 |
| ECLASS 11.0 | 27-14-11-35 |
| ECLASS 12.0 | 27-14-11-35 |
| ECLASS 13.0 | 27-25-03-02 |
| ECLASS 14.0 | 27-25-03-02 |
| ROHS | Shoda |
