Vlastnosti
| Verze | Zásuvný konektor PCB plug in, řada kolíků, Pájené připojení SMD, Rozteč v mm (P): 1.27 mm, Počet pólů: 26, 90°, Tape |
| Číslo objednávky | 2747190000 |

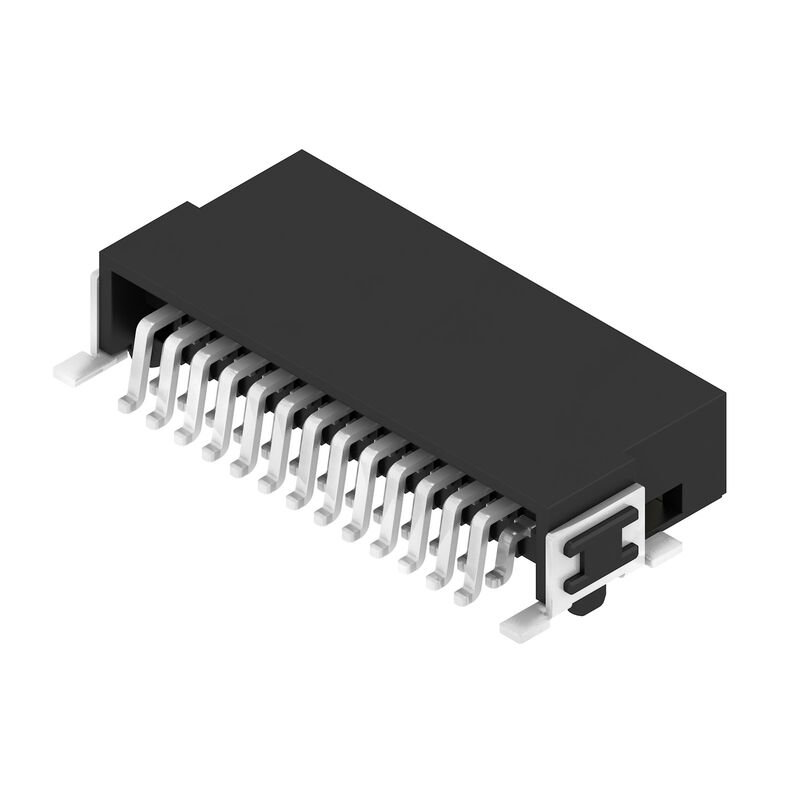

| Typ | FMH S1/26H F1 B RL |
| GTIN (EAN) | 4064675000976 |
| Množství | 560 ks |
| Údaje výrobku |
IEC: / 2.8 A UL: 150 V |
| Balení | Tape |
| Hloubka | 10,6 mm |
| Hloubka (v palcích) | 0,417 inch |
| Výška | 4,25 mm |
| Výška (v palcích) | 0,167 inch |
| Šířka | 21,59 mm |
| Šířka (v palcích) | 0,85 inch |
| Čistá hmotnost | 2,85 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | Signál OMNIMATE – mezi deskami |
| Typ připojení | Připojení desky |
| Montáž na PCB desku | Pájené připojení SMD |
| Rozteč v mm (P) | 1,27 mm |
| Rozteč v palcích (P) | 0,05 " |
| Výstupní tvarovka | 90° |
| Počet pólů | 26 |
| Počet pájených kolíků na pól | 1 |
| Koplanarita: | 0,1 mm |
| Počet řad | 1 |
| Množství řady kolíků | 2 |
| Stupeň krytí | IP20 |
| Objemový odpor | <25 mΩ |
| Cykly zapojování | 500 |
| Zásuvná síla / pól, max. | 0,6 N |
| Tažná síla / pól, max. | 0,6 N |
| Izolační materiál | LCP |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | IIIa |
| Izolační síla | ≥ 10¹⁰ Ω |
| Moisture Level (MSL) | 1 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Contact base material | Slitina mědi |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | Pozlacený nikl |
| Struktura vrstev kontaktu konektoru | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -55 °C |
| Provozní teplota, max. | 125 °C |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 2,8 A |
| Povrchová vzdálenost, min. | 0,4 mm |
| Vzdušná vzdálenost, min. | 0,4 mm |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Jmenovité napětí (UL 1977) (zastaralé) | 150 V |
| Balení | Tape |
| Délka VPE | 350 mm |
| Šířka VPE | 345 mm |
| Výška VPE | 135 mm |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224288) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2747190000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E92202 |
