Vlastnosti

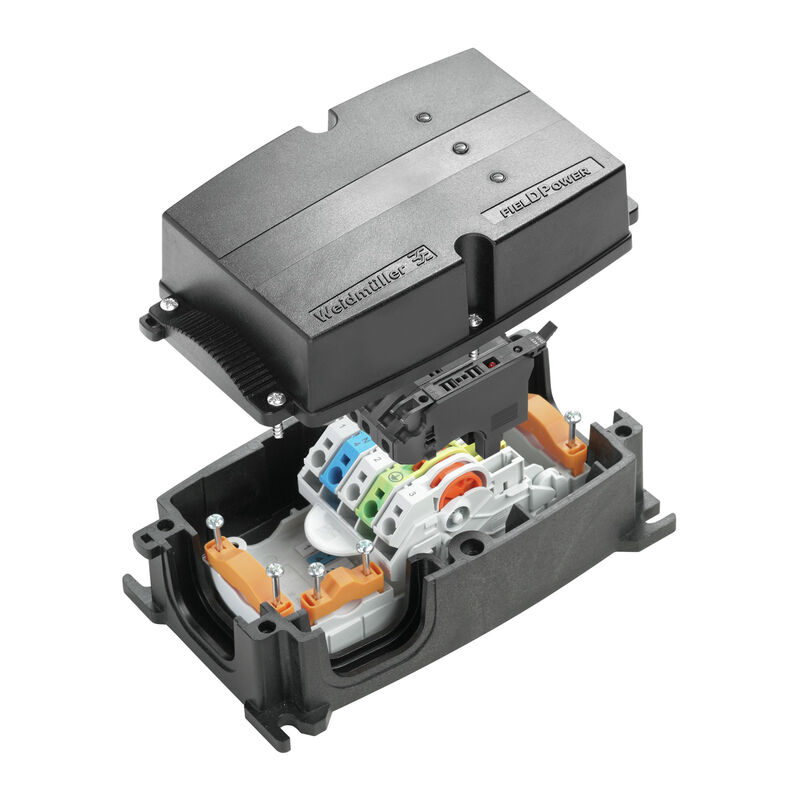

| Verze | Box rozvodů elektrické energie FieldPower®, 3fázový AC, IP65, v kompletním stavu, Polykarbonát vyztužený skelnými vlákny, PUSH IN, Připojení s odstraněním izolace (IDC), Pojistka |
| Objednací číslo | 1961780000 |
| Typ | FP BOX FUSE |
| EAN | 4032248641772 |
| Množství | 1 ks |

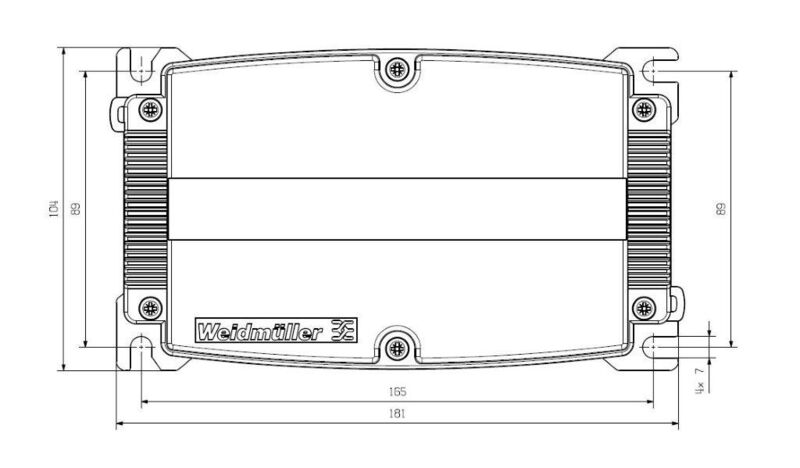

| Hloubka | 86 mm |
| Hloubka (v palcích) | 3,386 inch |
| Výška | 181 mm |
| Výška (v palcích) | 7,126 inch |
| Šířka | 104 mm |
| Šířka (v palcích) | 4,094 inch |
| Čistá hmotnost | 700 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...55 °C |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 5f19cd84-8946-4797-9386-3ac323b95c10 |
| Data připojení - konektor |
|
| Data připojení - kontaktní prvek napájecí sběrnice |
|
| Data připojení - kontaktní prvek odbočení / napájení |
|
| Izolační materiál | Polykarbonát |
| Materiál pláště | Polykarbonát vyztužený skelnými vlákny |
| Silikon | Ne |
| Barevný | černá |
| Stupeň krytí |
IP65
v kompletním stavu |
| Klasifikace hořlavosti UL 94 | 5 VA |
| Utahovací moment šroubů víka | 2 Nm |
| Připojení víka | Šrouby TX20 |
| Typ montáže |
Šroubová montáž
Upevňovací oka |
| Návod k instalaci | Součástí dodávky jsou šrouby víka |
| Funkce | Pojistka |

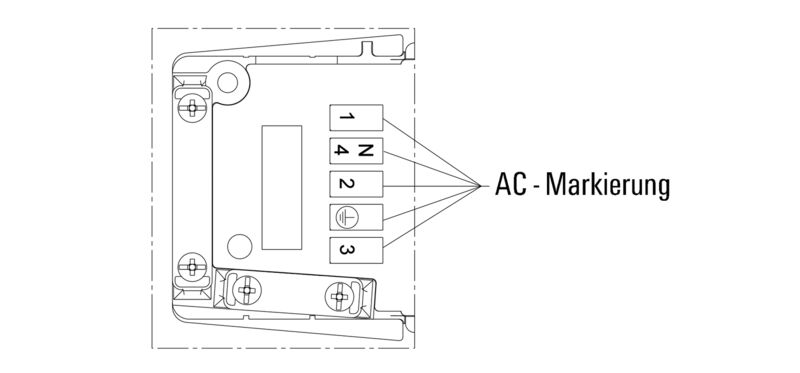

| Může být kódováno |
Ano
Kódováno na PE |
| Typ napětí | 3fázový AC |
| Počet kontaktů (text) | 5 |
| Počet připojení / pól | 1 |
| Metoda připojení vodiče |
PUSH IN
Připojení s odstraněním izolace (IDC) |
| Kazetová pojistka | 6,3 x 32 mm (1/4 x 1 1/4") |
| Směr výstupu vodiče | 90° |

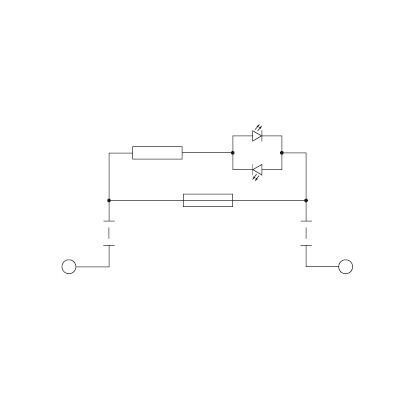

| Ukazatel poruchy | Červená LED |
| Držák pojistky (držák kazety) | otočné |
| Jmenovité údaje podle IEC pro kontaktní prvek |
|
| Jmenovité údaje podle IEC pro pojistkovou zástrčku |
|
| Jmenovité údaje podle UL pro kontaktní prvek |
|
| Jmenovité údaje podle UL pro pojistkovou zástrčku |
|
| Standardy | není schváleno UL |
| Osvědčení/Certifikát/Prohlášení o shodě |
[UL Certificate FieldPower® Box Fuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_261847)
[Manufacturer's Declaration FieldPower® BOX, BOX FUSE and Terminal variants](https://mdcop.weidmueller.com/mediadelivery/asset/900_42270) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96004) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1961780000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1961780000&norm=0) |
| Oznámení o změně produktu |
[Product Change Notification FieldPower® box base](https://mdcop.weidmueller.com/mediadelivery/asset/900_90698)
[Produktänderungsmitteilung FieldPower® Box Unterschale](https://mdcop.weidmueller.com/mediadelivery/asset/900_90699) [Produktänderungsmitteilung FieldPower® Box Schrauben](https://mdcop.weidmueller.com/mediadelivery/asset/900_244950) [Product Change Notification FieldPower® box screws](https://mdcop.weidmueller.com/mediadelivery/asset/900_244951) [Technical change to FieldPower® (GHDE)](https://mdcop.weidmueller.com/mediadelivery/asset/900_306319) |
| Uživatelská dokumentace |
[Manual FieldPower® Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_252971)
[Datasheet FieldPower® Box Fuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_252972) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000214 |
| ETIM 7.0 | EC000214 |
| ETIM 8.0 | EC000214 |
| ETIM 9.0 | EC000214 |
| ECLASS 9.0 | 27-14-24-09 |
| ECLASS 9.1 | 27-14-24-09 |
| ECLASS 10.0 | 27-14-24-09 |
| ECLASS 11.0 | 27-14-24-09 |
| ECLASS 12.0 | 27-14-24-09 |
| ECLASS 13.0 | 27-14-24-09 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UL) | E310075 |
Příslušenství
-
ID výrobku:1460630000Obalová jednotka:10 ks
Miniaturní pojistka, mžikový, 7 A, G-Si. 6,3 x 32
-
ID výrobku:1460610000Obalová jednotka:10 ks
Miniaturní pojistka, mžikový, 3 A, G-Si. 6,3 x 32
-
ID výrobku:1460620000Obalová jednotka:10 ks
Miniaturní pojistka, mžikový, 5 A, G-Si. 6,3 x 32
-
ID výrobku:1460580000Obalová jednotka:10 ks
Miniaturní pojistka, mžikový, 0.5 A, G-Si. 6,3 x 32
-
ID výrobku:1460600000Obalová jednotka:10 ks
Miniaturní pojistka, mžikový, 2 A, G-Si. 6,3 x 32
-
ID výrobku:1460650000Obalová jednotka:10 ks
Miniaturní pojistka, mžikový, 12.5 A, G-Si. 6,3 x 32
-
ID výrobku:1460590000Obalová jednotka:10 ks
Miniaturní pojistka, mžikový, 1 A, G-Si. 6,3 x 32
-
ID výrobku:1460640000Obalová jednotka:10 ks
Miniaturní pojistka, mžikový, 10 A, G-Si. 6,3 x 32
-
-
ID výrobku:1772300000Obalová jednotka:50 ks
VG K (standardní plastová kabelová průchodka), Kabelové těsnění, rovný, M 20, 10 mm, OD min. 6 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
ID výrobku:2811470000Obalová jednotka:50 ks
VG K (standardní plastová kabelová průchodka), Kabelové těsnění, rovný, M 20, 10 mm, OD min. 10 - OD max. 14 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6
-
-
-
ID výrobku:1772460000Obalová jednotka:100 ks
SKMU PA (plastová pojistná matice), Pojistná matice, M 20, 6 mm, Polyamid 6 (PA6 - GF30)
-
-
ID výrobku:2749330000Obalová jednotka:1 ks
Šroubovák, Šířka čepele (B): 3 mm, Délka čepele: 80 mm, Tloušťka čepele (A): 0.5 mm
-
ID výrobku:2749340000Obalová jednotka:1 ks
Šroubovák, Šířka čepele (B): 3.5 mm, Délka čepele: 100 mm, Tloušťka čepele (A): 0.6 mm
-
ID výrobku:4323210000Obalová jednotka:10 ks
Těsnicí vložka Field Power®, Skládací tesnění, IP65 s odpovídajícím pouzdrem, IP65, s odpovídajícím krytu, EPDM,9 mm², 11 mm²
-
ID výrobku:4323220000Obalová jednotka:10 ks
Těsnicí vložka Field Power®, Skládací tesnění, IP65 s odpovídajícím pouzdrem, IP65, s odpovídajícím krytu, EPDM,13 mm², 15 mm²
-
ID výrobku:4323230000Obalová jednotka:10 ks
Těsnicí vložka Field Power®, Skládací tesnění, IP65 s odpovídajícím pouzdrem, IP65, s odpovídajícím krytu, EPDM,11 mm², 13 mm²
-
ID výrobku:4324010000Obalová jednotka:10 ks
Těsnicí vložka Field Power®, Skládací tesnění, IP65 s odpovídajícím pouzdrem, IP65, s odpovídajícím krytu, EPDM,15 mm², 17 mm²
-
ID výrobku:4323240000Obalová jednotka:10 ks
Těsnicí vložka Field Power®, Prázdné těsnění, IP65, s odpovídajícím krytu, EPDM
-
ID výrobku:1114530000Obalová jednotka:10 ks
Těsnicí vložka Field Power®, Těsnění, IP54, s odpovídajícím krytu, EPDM,8.5 mm², 10.5 mm²
-
ID výrobku:2545540000Obalová jednotka:1 ks
Těsnicí vložka Field Power®, Těsnění s připojovacím závitem, IP65, s odpovídajícím krytu, EPDM
-
ID výrobku:2545550000Obalová jednotka:1 ks
Těsnicí vložka Field Power®, Těsnění s připojovacím závitem, IP65, s odpovídajícím krytu, EPDM
-
ID výrobku:4329610000Obalová jednotka:10 ks
Těsnicí vložka Field Power®, Skládací tesnění, IP65 s odpovídajícím pouzdrem, IP65, s odpovídajícím krytu, EPDM,7 mm², 9 mm²
-
ID výrobku:1532210000Obalová jednotka:1 ks
Adaptér, Těsnicí vložka Field Power®, Adaptér HQ, IP 65, s odpovídajícím krytu, Polykarbonát, vyztužený skelnými vlákny, uzamykatelné: Ano
-
ID výrobku:1532200000Obalová jednotka:1 ks
Adaptér, Těsnicí vložka Field Power®, Adaptér HQ, IP 65, s odpovídajícím krytu, Polykarbonát, vyztužený skelnými vlákny, uzamykatelné: Ne
