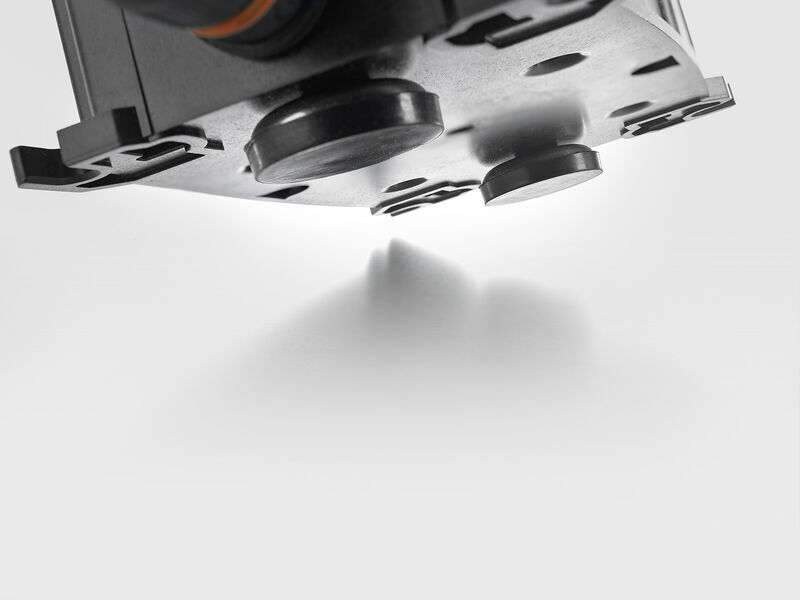

FP DUO DC RC MF MA SP
FP DUO DC RC MF MA SP
FP DUO DC RC MF MA SP
FP DUO DC RC MF MA SP

FP DUO DC RC MF MA SP

Nr. produktu 2815570000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 5 Produkty pokrewne 6
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Informacje ogólne Dane znamionowe wg IEC 60598-1 Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E345151

Ogólne dane zamówieniowe

Nr zam.
2815570000
Typ
FP DUO DC RC MF MA SP
GTIN (EAN)
4064675303664

Wymiary i masa

Głębokość
104  mm
Głębokość (cale)
4,094  inch
Wysokość
121  mm
Wysokość (cale)
4,764  inch
Szerokość
238  mm
Szerokość (cale)
9,37  inch
Masa netto
665  g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-40 °C...55 °C
Wilgotność
92 % @ 25 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
4d250b5c-eac1-4909-8961-91bf1e921213

Informacje ogólne

Amplituda przyspieszenia
5 m/s² (@ 9-200 Hz)
Amplituda wygięcia
1.5 mm (2-9 Hz)
Barwa światła (CCT)
Cool White, 6000K
6000K
Halogenki
Nie
Jasność
5 000  cd
Kategoria przepięciowa
II
Klasa energetyczna (zgodnie z dyrektywą UE nr 874/2012)
E
Klasa palności wg UL 94
V-0
Kształt modułu LED
Inne
Napięcie izolacji
<500 V (obudowa/PE)
napięcie znamionowe
24  V
Ochrona przed zwarciem
Tak
wewnętrzne
Okres eksploatacji LED
> 50.000 h
Położenie montażowe, wskazówka montażowa
dowolnie
Przekrój poprzeczny złącza, maks.
2,5  mm²
Przekrój poprzeczny złącza, min.
0,5  mm²
Przyspieszenie szczytowe, Typ L
70  m/s²
Prąd przy oświetleniu
496  lm
Prąd przy oświetleniu (łącznie w obu kierunkach)
496  lm
rodzaj montażu
Magnes
Rodzaj przyłącza
Złącze wtykowe okrągłe ze stałą liczbą biegunów
Silikon
Nie
Stopień ochrony
IP67
Stopień ochrony
II
Stopień zanieczyszczenia
2
Wysokość
≤ 3000 m
Wytrzymałość na wibracje EN 60721-3-3
Klasa 3M3 sinusoidalne, stacjonarne
Wytrzymałość na wstrząs EN 60721-3-3
Klasa 3M3 przenośne

Dane znamionowe wg IEC 60598-1

moc znamionowa
5 W
napięcie wejściowe
20…60 V DC
Prąd znamionowy
20  mA
Zakres napięcia wejściowego DC
20...60 V DC

Klasyfikacje

ETIM 6.0
EC000996
ETIM 7.0
EC000996
ETIM 8.0
EC000996
ETIM 9.0
EC000996
ETIM 10.0
EC000996
ECLASS 9.1
27-11-06-35
ECLASS 10.0
27-11-06-35
ECLASS 11.0
27-11-06-35
ECLASS 12.0
27-11-06-35
ECLASS 13.0
27-11-06-35
ECLASS 14.0
27-11-06-35
ECLASS 15.0
27-11-06-35
