FSR0425024 FG
SAFESERIES, Relé s nuceně vedenými kontakty 2 NC a 4 NO kontakty nuceně vedené (EN 61810-3 typ A) AgSnO pozlacené, Jmenovité řídicí napětí: 24 V DC ±10 %, Trvalý proud: 6 A, Zásuvné připojení Plug-in, Testovací tlačítko k dispozici: No
ID výrobku
2759050000
Vlastnosti
| Verze | SAFESERIES, Relé s nuceně vedenými kontakty 2 NC a 4 NO kontakty nuceně vedené (EN 61810-3 typ A) AgSnO pozlacené, Jmenovité řídicí napětí: 24 V DC ±10 %, Trvalý proud: 6 A, Zásuvné připojení Plug-in, Testovací tlačítko k dispozici: No |
| Číslo objednávky | 2759050000 |
| Typ | FSR0425024 FG |
| GTIN (EAN) | 4064675266167 |
| Množství | 5 ks |
| Hloubka | 24 mm |
| Hloubka (v palcích) | 0,945 inch |
| Výška | 50 mm |
| Výška (v palcích) | 1,968 inch |
| Šířka | 13 mm |
| Šířka (v palcích) | 0,512 inch |
| Čistá hmotnost | 24 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...85 °C |
| Vlhkost | Rel. vlhkost 5...85 %, bez kondenzace |
| Stav souladu se směrnicí RoHS | Vyhovující |
| REACH SVHC | No SVHC above 0.1 wt% |
| Č. osvědčení (cURus) | E224238 |
| Jmenovité řídicí napětí | 24 V DC ±10 % |
| Jmenovitý proud DC | 21 mA |
| Jmenovité výkonové údaje | 500 mW |
| Odpor cívky | 1152 Ω ± 10 % |
| Ukazatel stavu | Ne |
| Rated switching voltage | 250 V AC |
| Trvalý proud | 6 A |
| Max. četnost spínání při jmenovité zátěži | 0,1 Hz |
| Max. spínací napětí, AC | 400 V |
| Max. spínací napětí, DC | 250 V |
| Min. spínací výkon |
2 mA @ 24 V
4 mA @ 12 V 10 mA @ 5 V |
| Špičkový proud | 30 A / 20 ms |
| AC spínací výkon (odporový), max. | 1500 VA |
| DC spínací výkon (odporový), max. | 144 W @ 24 V |
| Odložení zapnutí | < 20 ms |
| Odložení vypnutí | < 20 ms |

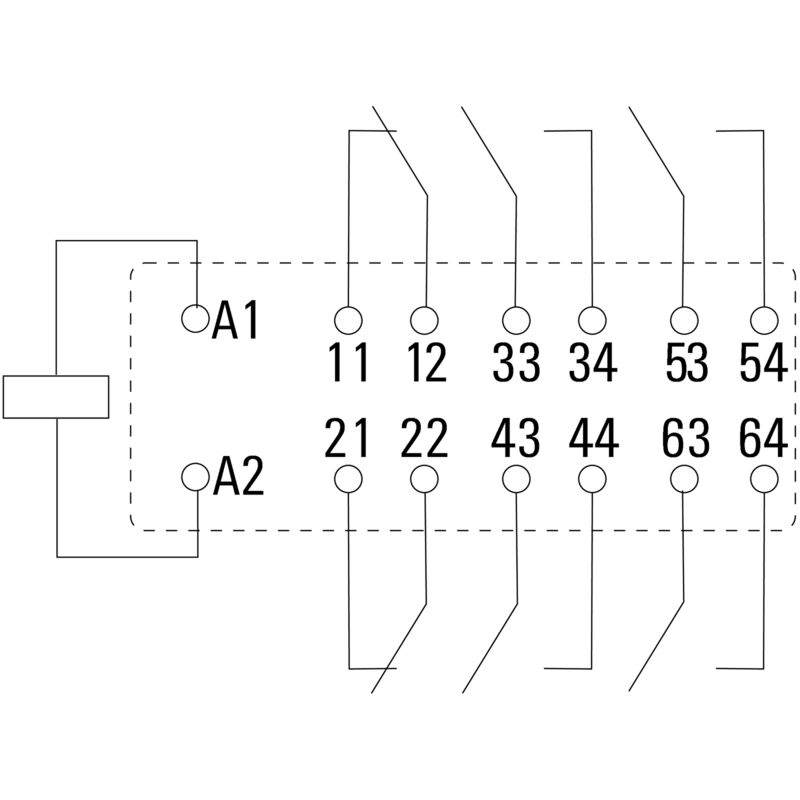

| Typ kontaktu | 2 NC a 4 NO kontakty nuceně vedené (EN 61810-3 typ A) (AgSnO pozlacené) |
| Mechanická životnost | 10x 106 spínací cykly |
| Provozní nadmořská výška | ≤ 2000 m |
| Testovací tlačítko k dispozici | No |
| Barevný | Transparentní |
| Komponent s klasifikací hořlavosti UL 94 |
|
| Koordinace izolace podle | IEC 61810-1 |
| Jmenovité napětí | 250 V |
| Závažnost znečištění | 2 |
| Kategorie rázového napětí | III |
| Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže | ≥ 8 mm |
| Dielektrická pevnost, kontrolní strana - strana zátěže | 4 kVef / 1 min |
| Typ izolace u vstupu a výstupu | vyztužená izolace |
| Dielektrická pevnost sousedních kontaktů | 2,5 kVef/1 min |
| Typ izolace u okolních kontaktů | Základní izolace |
| Dielektrická pevnost otevřeného kontaktu | 1,5 kVef / 1 min. |
| Impulzní výdržné napětí u vstupu a výstupu | 10 kV (1,2/50 µs) |
| Impulzní výdržné napětí u okolních kontaktů | 5 kV (1.2/50 µs) |
| Stupeň krytí | IP50 |
| Č. osvědčení (cURus) | E224238 |
| Metoda připojení vodiče | Zásuvné připojení Plug-in |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_245246) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2759050000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E224238 |
