Vlastnosti
| Verze | vodič a dutinka, Dvojitá koncovka, 29 mm, 25 mm, Modrá |
| Číslo objednávky | 9037600000 |
| Typ | H16,0/38D ZH BL |
| GTIN (EAN) | 4008190493196 |
| Množství | 50 ks |
| Balení | volné |
| Čistá hmotnost | 1,86 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |

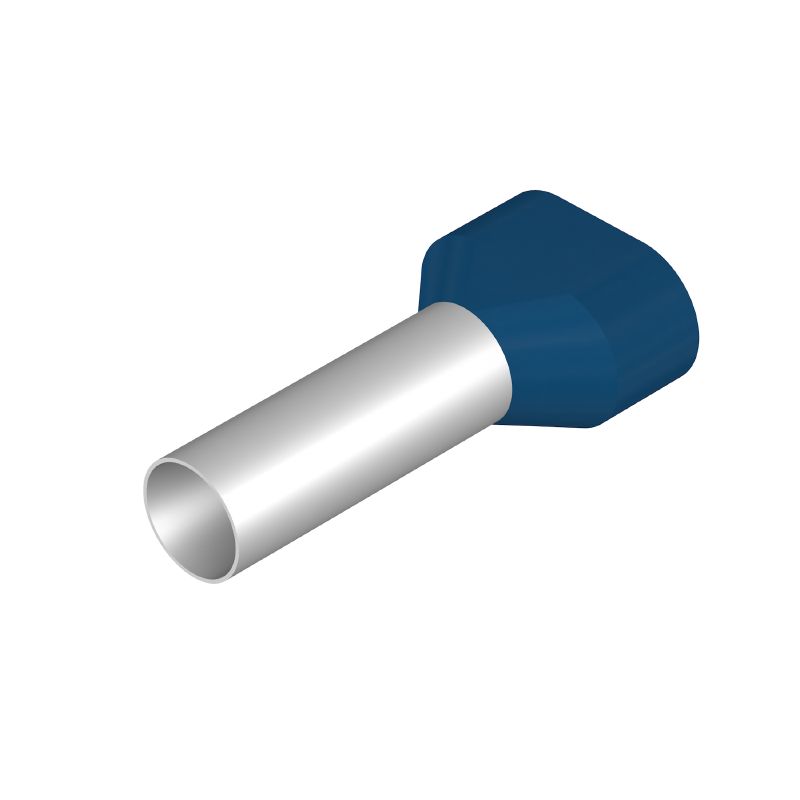

| Popis výrobku | Dutinka na pár vodičů, modrá |
| Verze | Dvojitá koncovka |
| Barevný kód | DIN |
| Délka odizolování | 29 mm |
| Délka povrchu kontaktu (L2) | 25 mm |
| L1 v mm | 38 mm |
| Průměr povrchu kontaktu (D1) | 8,3 mm |
| Průřez propojení AWG, max. | AWG 6 |
| Průřez vodiče | 16 mm² |
| Tloušťka kovové objímky (S1) | 0,3 mm |
| Tloušťka plastové objímky (S2) | 0,6 mm |
| Výška objímky (A) | 17,2 mm |
| Šířka objímky (B) | 9,5 mm |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55507) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9037600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9037600000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9037600000&norm=0) |
| Uživatelská dokumentace |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Č. osvědčení (cULus) | E499744 |
