Vlastnosti
| Verze | , Velikost: 3, Stupeň krytí: IP 65 (v zapojeném stavu), Přepážkový kryt, Koncová uzamykací svorka, dolní strana, Nevýměnná koncová uzamykací svorka, Standardně |
| Číslo objednávky | 3001300000 |

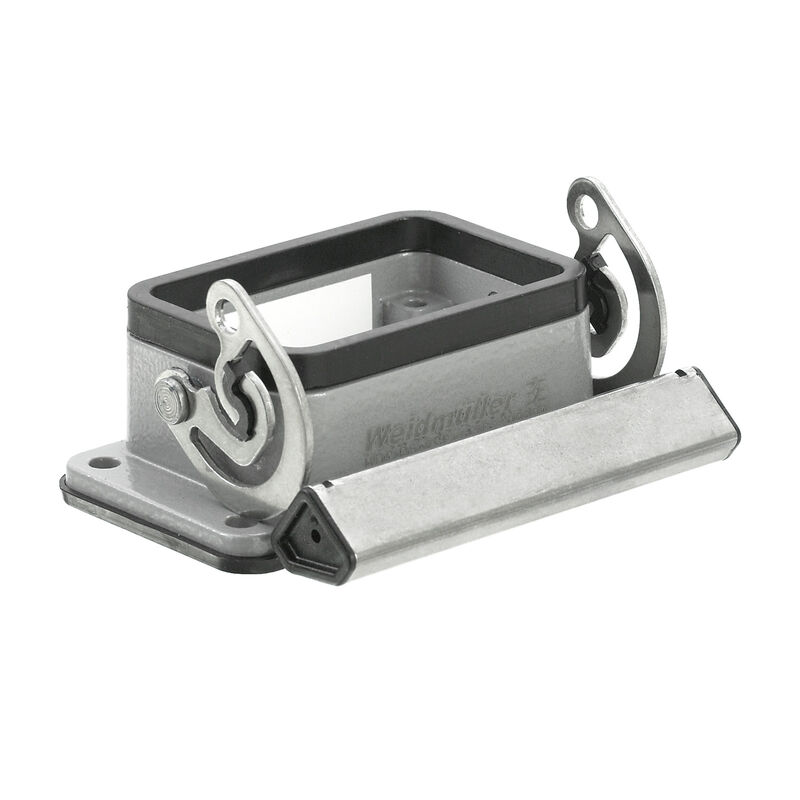

| Typ | HDC 06B ALU EXI |
| GTIN (EAN) | 4099986902381 |
| Množství | 1 ks |
| Výška | 29 mm |
| Výška (v palcích) | 1,142 inch |
| Šířka | 68 mm |
| Šířka (v palcích) | 2,677 inch |
| Rozměr při montáži – výška | 32 mm |
| Rozměr při montáži – šířka | 70 mm |
| Čistá hmotnost | 96,8 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Celková délka pouzdra | 60 mm |
| Délka rozteče otvorů A2 | 70 mm |
| Výška pouzdra B | 29,3 mm |
| Výška základny B1 | 5,5 mm |
| Šířka pouzdra C | 43 mm |
| Šířka základny C1 | 47 mm |
| EMC kryty | Ne |
| Hlavní materiál krytu | tlakově litý hliník |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál zajišťovacího prvku | Nerezavějící ocel |
| Provedení povrchu | Práškové lakování |
| Stupeň krytí | IP 65 (v zapojeném stavu) |
| Utahovací moment | 1,2 Nm |
| Typ ochrany proti výbuchu | II 2G Ex ib IIC T6 Gb |
| Barva (RAL) | RAL 7035 |
| BG | 3 |
| Design | Standardně |
| Design pouzdra | Přepážkový kryt |
| Design zajišťovacího systému |
Koncová uzamykací svorka, dolní strana
Nevýměnná koncová uzamykací svorka |
| Horní část/dolní část/víčko | dolní část |
| Kryt | bez krytu |
| Typ | Bulkhead (průchodka) |
| Typ připojení | PUSH IN |
| Těsnění | NBR |
| Utahovací moment | 1,2 Nm |
| Velikost | 3 |
| Verze svorky | Koncová uzamykací svorka |
| Vhodné pro systém ModuPlug® | Ano |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Shoda |
