Vlastnosti

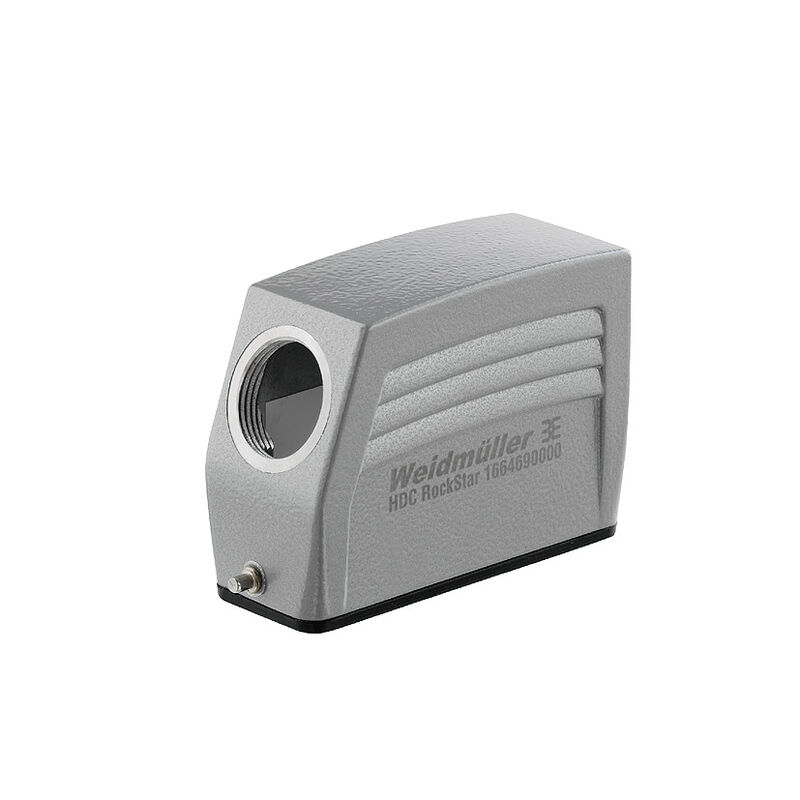

| Verze | HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kabelový vstup ze strany, Pouzdro zástrčky, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: PG 16 |
| Číslo objednávky | 1664690000 |
| Typ | HDC 16A TSLU 1PG16G |
| GTIN (EAN) | 4008190421397 |
| Množství | 1 ks |
| Hloubka | 89 mm |
| Hloubka (v palcích) | 3,504 inch |
| Výška | 58 mm |
| Výška (v palcích) | 2,283 inch |
| Šířka | 32,5 mm |
| Šířka (v palcích) | 1,28 inch |
| Čistá hmotnost | 126 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Chemická odolnost |
|
| Celková délka pouzdra | 79 mm |
| Kabelový vstup | se závitem |
| Výška pouzdra B | 58 mm |
| Šířka pouzdra C | 29,5 mm |
| EMC kryty | Ne |
| Hlavní materiál krytu | tlakově litý hliník |
| Materiál zajišťovacího prvku | Nerezavějící ocel, odolávající rzi |
| Provedení povrchu | Práškové lakování |
| Stupeň krytí | IP 65 (v zapojeném stavu) |
| Utahovací moment | 0,5 Nm |
| Barva (RAL) | RAL 7035 |
| BG | 5 |
| Design | Standardně |
| Design pouzdra |
Kabelový vstup ze strany
Pouzdro zástrčky |
| Design zajišťovacího systému | Koncová uzamykací svorka, dolní strana |
| Horní část/dolní část/víčko | horní část |
| Kabelový vstup | se závitem |
| Počet kabelových vstupů nahoře | 0 |
| Počet kabelových vstupů ze strany | 1 |
| Typ | Zástrčka |
| Těsnění | NBR |
| Utahovací moment | 0,5 Nm |
| Velikost | 5 |
| Velikost kabelových vstupů | PG 16 |
| Verze svorky | Koncová uzamykací svorka |
| Vhodné pro systém ModuPlug® | Ne |
| Vnitřní závit | PG 16 |
| Osvědčení/Certifikát/Prohlášení o shodě | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79534) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1664690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1664690000) |
| Oznámení o změně produktu |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Technická dokumentace | [1664690000_HDC_16A_TSLU_1PG16G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39122) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E92202 |
Příslušenství
-
ID výrobku:1788760000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kryt základny, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: M 25
-
ID výrobku:1665070000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kryt základny, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: PG 16
-
ID výrobku:1902330000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP65, IP 65 (v zapojeném stavu), Kryt základny, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: M 25
-
ID výrobku:1788770000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kryt základny, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: M 20
-
ID výrobku:1665090000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kryt základny, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: PG 21
-
ID výrobku:1664920000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Přepážkový kryt, Koncová uzamykací svorka, dolní strana, Standardně
-
ID výrobku:1665450000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kryt spojky, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: PG 16
-
ID výrobku:1788800000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kryt spojky, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: M 25
-
ID výrobku:1665900000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kryt dolní části pouzdra, Koncová uzamykací svorka, dolní strana, Standardně
Je příslušenstvím
-
ID výrobku:1665900000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kryt dolní části pouzdra, Koncová uzamykací svorka, dolní strana, Standardně
Jednotlivý díl
-
ID výrobku:1884300000Obalová jednotka:1 ks
RockStar® HDC soupravy-Zátěžové konektory, Souprava, HA, Velikost: 5, Póly: 16, Šroubové připojení, 250 V, 16 A, tlakově litý hliník, PG 16
