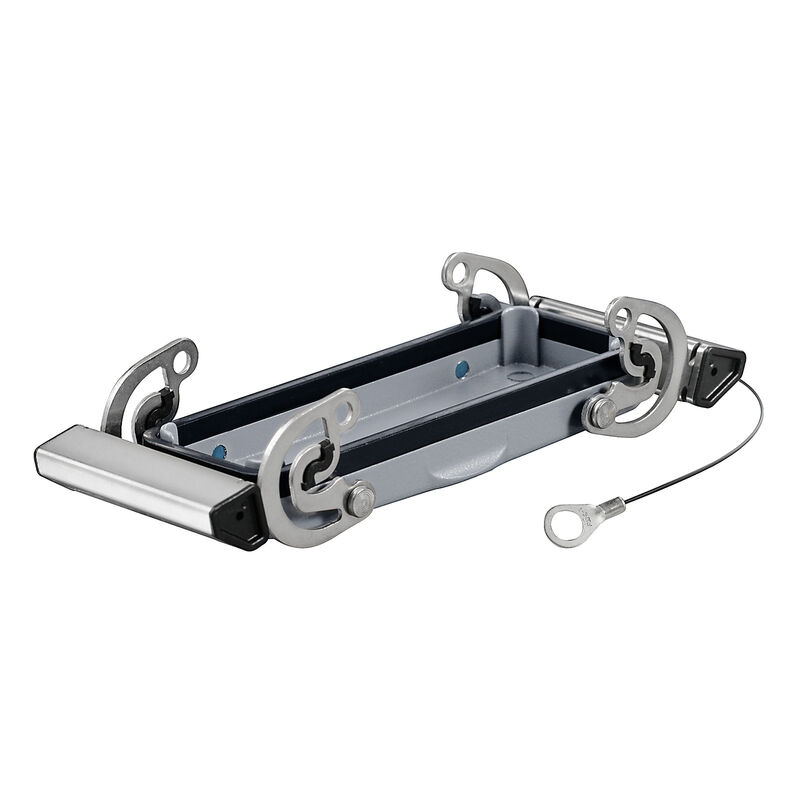

HDC 24B DMDQ 2QB
HDC 24B DMDQ 2QB

HDC 24B DMDQ 2QB

HDC pouzdra, Instalační velikost: 8, Stupeň krytí: IP65, v zapojeném stavu, Kryt horní části pouzdra, Boční uzamykací svorka na dolní straně, Standardně

ID výrobku 1665640000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 22 Je příslušenstvím 29 Protikusy 17 Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Rozměry Obecné údaje Verze Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Všeobecné objednací údaje

Verze
HDC pouzdra, Instalační velikost: 8, Stupeň krytí: IP65, v zapojeném stavu, Kryt horní části pouzdra, Boční uzamykací svorka na dolní straně, Standardně
Číslo objednávky
1665640000
Typ
HDC 24B DMDQ 2QB
GTIN (EAN)
4008190422660
Množství
1  ks

Rozměry a hmotnosti

Výška
22,5  mm
Výška (v palcích)
0,886  inch
Šířka
55  mm
Šířka (v palcích)
2,165  inch
Čistá hmotnost
156  g

Teploty

Mezní teplota
-40 °C ... 125 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Chemická odolnost
  • Látka:
    Aceton
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Vrtací olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Nafta
  • Chemická odolnost:
    Odolné
  • Látka:
    Etylalkohol
  • Chemická odolnost:
    Odolné
  • Látka:
    Převodový olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydraulický olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Chladivo
  • Chemická odolnost:
    Odolné
  • Látka:
    Petrolejový benzin
  • Chemická odolnost:
    Odolné
  • Látka:
    Pot
  • Chemická odolnost:
    Odolné
  • Látka:
    Prémiový benzín
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Voda
  • Chemická odolnost:
    Odolné
  • Látka:
    UV
  • Chemická odolnost:
    Nestabilní
  • Látka:
    Ozón
  • Chemická odolnost:
    Nestabilní

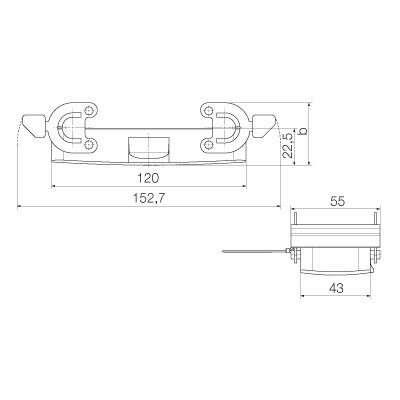

Rozměry

Celková délka pouzdra
120  mm
Kabelový vstup
Pro kryty
Výška pouzdra B
22,5  mm
Šířka pouzdra C
43  mm

Obecné údaje

EMC kryty
Ne
Hlavní materiál krytu
tlakově litý hliník
Materiál zajišťovacího prvku
Nerezavějící ocel
Provedení povrchu
Práškové lakování
Stupeň krytí
IP65
v zapojeném stavu

Verze

Barva (RAL)
RAL 7035
BG
8
Design
Standardně
Design pouzdra
Kryt horní části pouzdra
Design zajišťovacího systému
Boční uzamykací svorka na dolní straně
Horní část/dolní část/víčko
Kryt
Instalační velikost
8
Kabelový vstup
Pro kryty
Typ
Kryt
Těsnění
NBR
Verze svorky
Boční uzamykací svorka
Vhodné pro systém ModuPlug®
Ne

Klasifikace

ETIM 6.0
EC000437
ETIM 7.0
EC000437
ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 9.0
27-44-02-02
ECLASS 9.1
27-44-02-02
ECLASS 10.0
27-44-02-02
ECLASS 11.0
27-44-02-02
ECLASS 12.0
27-44-02-02
ECLASS 13.0
27-44-02-02
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
