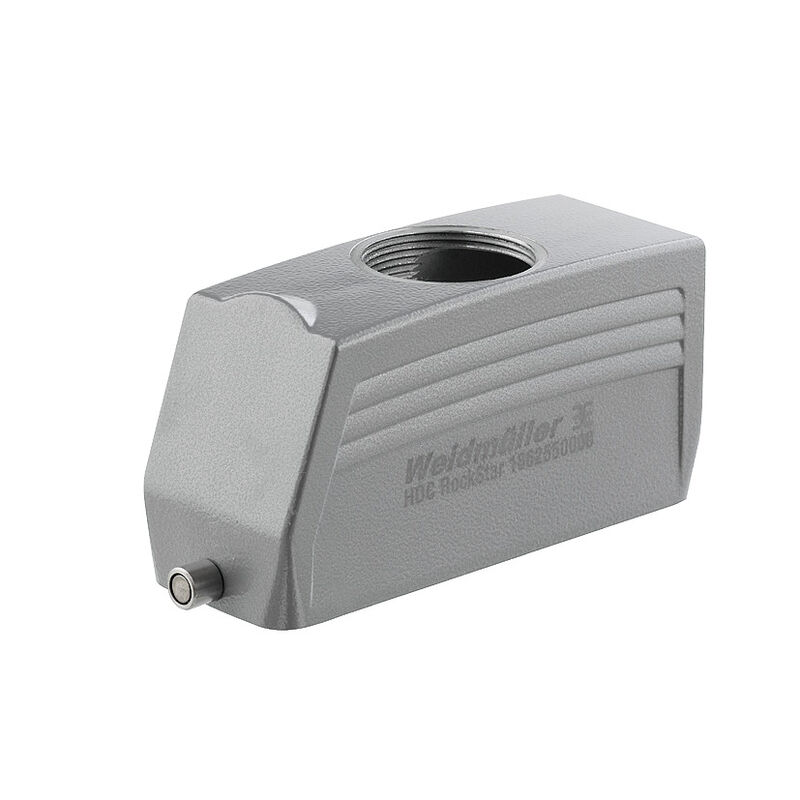

HDC 24B TOLU 1PG29G
HDC 24B TOLU 1PG29G

HDC 24B TOLU 1PG29G

CIE ,96 boîtiers, Taille de construction: 8, Degré de protection: IP65, enfiché, Entrée du câble de la partie supérieure, Boîtier du connecteur, Verrouillage longitudinal sur la partie inférieure, Standard, Taille des entrées de câbles: PG 29

ID výrobku 1662550000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 20 Je příslušenstvím 9 Příbuzné výrobky 9
Homologaciones Informations générales de commande Dimensions and weights Teploty Conformidad medioambiental del producto Rozměry Obecné údaje Verze Klasyfikacje

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Informations générales de commande

Verze
CIE ,96 boîtiers, Taille de construction: 8, Degré de protection: IP65, enfiché, Entrée du câble de la partie supérieure, Boîtier du connecteur, Verrouillage longitudinal sur la partie inférieure, Standard, Taille des entrées de câbles: PG 29
Číslo objednávky
1662550000
Typ
HDC 24B TOLU 1PG29G
GTIN (EAN)
4008190419073
Množství
1 ks

Dimensions and weights

Výška
61 mm
Wysokość (cale)
2,402 inch
Šířka
46 mm
Šířka (v palcích)
1,811 inch
Čistá hmotnost
264 g

Teploty

Mezní teplota
-40 °C ... 125 °C

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%
Chemická odolnost
  • Látka:
    Aceton
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Vrtací olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Nafta
  • Chemická odolnost:
    Odolné
  • Látka:
    Etylalkohol
  • Chemická odolnost:
    Odolné
  • Látka:
    Převodový olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydraulický olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Chladivo
  • Chemická odolnost:
    Odolné
  • Látka:
    Petrolejový benzin
  • Chemická odolnost:
    Odolné
  • Látka:
    Pot
  • Chemická odolnost:
    Odolné
  • Látka:
    Prémiový benzín
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Voda
  • Chemická odolnost:
    Odolné
  • Látka:
    UV
  • Chemická odolnost:
    Nestabilní
  • Látka:
    Ozón
  • Chemická odolnost:
    Nestabilní

Rozměry

Celková délka pouzdra
120 mm
Kabelový vstup
se závitem
Výška pouzdra B
63 mm
Šířka pouzdra C
43 mm

Obecné údaje

IP65
v zapojeném stavu
Provedení povrchu
Práškové lakování

Verze

Barva (RAL)
RAL 7035
BG
8
Design
Standardně
Design pouzdra
Kabelový vstup shora
Pouzdro zástrčky
Design zajišťovacího systému
Koncová uzamykací svorka, dolní strana
Horní část/dolní část/víčko
horní část
Instalační velikost
8
Kabelový vstup
se závitem
Kryt
bez krytu
Počet kabelových vstupů nahoře
1
Počet kabelových vstupů ze strany
0
Typ
Zástrčka
Těsnění
bez těsnění
Velikost kabelových vstupů
PG 29
Verze svorky
End-locking clamp
Vhodné pro systém ModuPlug®
No
Vnitřní závit
PG 29

Klasyfikacje

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
