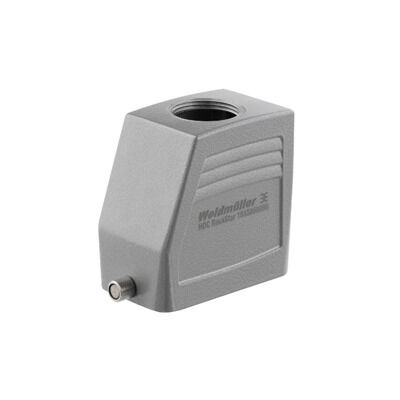

HDC 24D TOLU 1PG29G
HDC 24D TOLU 1PG29G

HDC 24D TOLU 1PG29G

CIE ,96 boîtiers, Taille de construction: 4, Degré de protection: IP65, enfiché, Entrée du câble de la partie supérieure, Boîtier du connecteur, Verrouillage longitudinal sur la partie inférieure, haut, Taille des entrées de câbles: PG 29

Référence produit 1655380000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 3 Est un accessoire de 5 Autres produits de la même gamme 6
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Dimensions Caractéristiques générales Version Classifications

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E92202

Informations générales de commande

Version
CIE ,96 boîtiers, Taille de construction: 4, Degré de protection: IP65, enfiché, Entrée du câble de la partie supérieure, Boîtier du connecteur, Verrouillage longitudinal sur la partie inférieure, haut, Taille des entrées de câbles: PG 29
Art.nr.
1655380000
Typ
HDC 24D TOLU 1PG29G
GTIN (EAN)
4008190408381
Qté.
1 Pièce

Dimensions et poids

Höjd
72 mm
Hauteur (pouces)
2,835 inch
Bredd
43 mm
Largeur (pouces)
1,693 inch
Poids net
180 g

Températures

Gränsvärde, temperatur
-40 °C ... 125 °C

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Résistance aux agents chimiques
  • Substance:
    Acétone
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Huile pour forage
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Diesel
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Éthanol
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Huile de transmission
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Huile hydraulique
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Liquide de refroidissement
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Essence au benzène
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Suintement
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Supercarburant
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Eau
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    UV
  • Résistance aux agents chimiques:
    Instable
  • Substance:
    Ozone
  • Résistance aux agents chimiques:
    Instable

Dimensions

Breite Gehäuse C
43 mm
Cable entry
a. filetage
Height of housing B
72 mm
Total length housing
73 mm

Caractéristiques générales

Protection degree
IP65
enfiché
Surface finish
Électrolaque

Version

BG
4
Cable entry
a. filetage
Clamp version
Verrouillage longitudinal
Colour (RAL)
RAL 7035
Cover
sans couvercle
Design
haut
Design of housing
Entrée du câble de la partie supérieure
Boîtier du connecteur
Design of locking system
Verrouillage longitudinal sur la partie inférieure
Installation size
4
Internal thread
PG 29
Number of cable entry on top
1
Number of cable entry sideways
0
Sealing
Pas de scellage
Size of cable entries
PG 29
Suitable for ModuPlug®
Oui
Top part/bottom part/lid
Partie supérieure
Type
Prise mâle

Classifications

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
