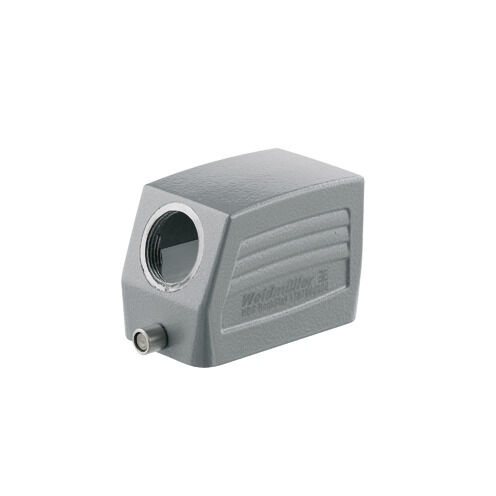

HDC 24D TSLU 1M32G
HDC 24D TSLU 1M32G

HDC 24D TSLU 1M32G

HDC pouzdra, Instalační velikost: 4, Stupeň krytí: IP65, v zapojeném stavu, Kabelový vstup ze strany, Pouzdro zástrčky, Koncová uzamykací svorka, dolní strana, vysoký, Velikost kabelových vstupů: M 32

ID výrobku 1787270000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 1 Je příslušenstvím 5 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Rozměry Obecné údaje Verze Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Všeobecné objednací údaje

Verze
HDC pouzdra, Instalační velikost: 4, Stupeň krytí: IP65, v zapojeném stavu, Kabelový vstup ze strany, Pouzdro zástrčky, Koncová uzamykací svorka, dolní strana, vysoký, Velikost kabelových vstupů: M 32
Číslo objednávky
1787270000
Typ
HDC 24D TSLU 1M32G
GTIN (EAN)
4032248204618
Množství
1  ks

Rozměry a hmotnosti

Výška
72  mm
Výška (v palcích)
2,835  inch
Šířka
43  mm
Šířka (v palcích)
1,693  inch
Čistá hmotnost
165,44  g

Teploty

Mezní teplota
-40 °C ... 125 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%
Chemická odolnost
  • Látka:
    Aceton
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Vrtací olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Nafta
  • Chemická odolnost:
    Odolné
  • Látka:
    Etylalkohol
  • Chemická odolnost:
    Odolné
  • Látka:
    Převodový olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydraulický olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Chladivo
  • Chemická odolnost:
    Odolné
  • Látka:
    Petrolejový benzin
  • Chemická odolnost:
    Odolné
  • Látka:
    Pot
  • Chemická odolnost:
    Odolné
  • Látka:
    Prémiový benzín
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Voda
  • Chemická odolnost:
    Odolné
  • Látka:
    UV
  • Chemická odolnost:
    Nestabilní
  • Látka:
    Ozón
  • Chemická odolnost:
    Nestabilní

Rozměry

Celková délka pouzdra
73  mm
Kabelový vstup
se závitem
Výška pouzdra B
72  mm
Šířka pouzdra C
43  mm

Obecné údaje

EMC kryty
Ne
Hlavní materiál krytu
tlakově litý hliník
Materiál zajišťovacího prvku
Nerezavějící ocel
Provedení povrchu
Práškové lakování
Stupeň krytí
IP65
v zapojeném stavu

Verze

Barva (RAL)
RAL 7035
BG
4
Design
vysoký
Design pouzdra
Kabelový vstup ze strany
Pouzdro zástrčky
Design zajišťovacího systému
Koncová uzamykací svorka, dolní strana
Horní část/dolní část/víčko
horní část
Instalační velikost
4
Kabelový vstup
se závitem
Počet kabelových vstupů nahoře
0
Počet kabelových vstupů ze strany
1
Typ
Zástrčka
Velikost kabelových vstupů
M 32
Verze svorky
Koncová uzamykací svorka
Vhodné pro systém ModuPlug®
Ano
Vnitřní závit
M 32

Klasifikace

ETIM 6.0
EC000437
ETIM 7.0
EC000437
ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 9.0
27-44-02-02
ECLASS 9.1
27-44-02-02
ECLASS 10.0
27-44-02-02
ECLASS 11.0
27-44-02-02
ECLASS 12.0
27-44-02-02
ECLASS 13.0
27-44-02-02
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
