Vlastnosti

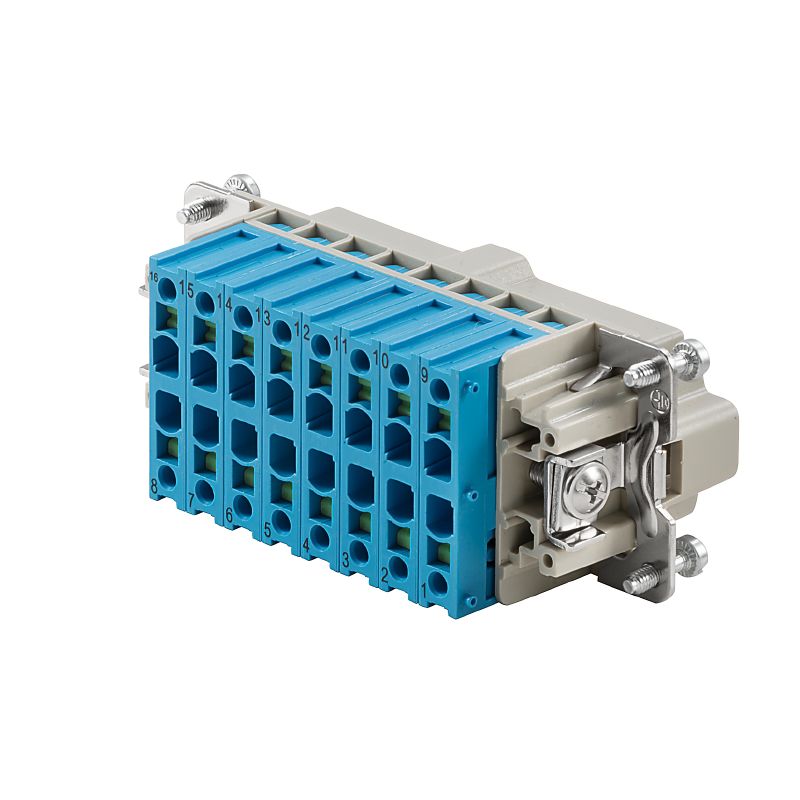

| Verze | HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 16, SNAP IN, Velikost: 6 |
| Číslo objednávky | 2535130000 |
| Typ | HDC HE 16 N FQT BL |
| GTIN (EAN) | 4050118578232 |
| Množství | 1 ks |
| Hloubka | 84,5 mm |
| Hloubka (v palcích) | 3,327 inch |
| Výška | 36,3 mm |
| Výška (v palcích) | 1,429 inch |
| Šířka | 34 mm |
| Šířka (v palcích) | 1,339 inch |
| Čistá hmotnost | 79 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Šířka | 34 mm |
| BG | 6 |
| Izolační materiál |
PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici)
PA 66/6 |
| Izolační síla | 1010 Ω |
| Jmenovité napětí (DIN EN 61984) | 500 V |
| Jmenovité napětí: podle UL/CSA | 600 V AC/DC |
| Jmenovité rázové napětí (DIN EN 61984) | 6 kV |
| Jmenovitý proud (DIN EN 61984) | 16 A |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | Slitina mědi |
| Nízká kouřivost podle DIN EN 45545-2 | Ano |
| Objemový odpor | ≤2 mΩ |
| Počet pólů | 16 |
| Provedení povrchu | Pasivované stříbro |
| Skupina izolačního materiálu | IIIa |
| Typ | Zásuvka |
| Typ připojení | SNAP IN |
| Velikost | 6 |
| Zapojovací cykly, stříbrné | ≥ 500 |
| Závažnost znečištění | 3 |
| Řada | HE |
| Délka odizolování - ochranné zemnící připojení | 10 mm |
| Jmenovitý průřez | 4 mm² |
| Průřez vodiče, AWG (uzemnění), max. | AWG 12 |
| Průřez vodiče, AWG (uzemnění), min. | AWG 20 |
| Typ připojení PE | Šroubové připojení |
| Upevňovací šroub | M 4 |
| Utahovací moment, max., zemnící připojení | 1,5 Nm |
| Utahovací moment, min., zemnící připojení | 1,2 Nm |
| Velikost čepele, plochá drážka (zemnící připojení) | SD 0,8 x 4,0 |
| BG | 6 |
| Délka odizolování, jmenovité připojení | 10 mm |
| Materiál | Slitina mědi |
| Objemový odpor | ≤2 mΩ |
| Provedení povrchu | Pasivované stříbro |
| Průřez propojení AWG, max. | AWG 16 |
| Průřez propojení AWG, min. | AWG 20 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 1 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 1 mm² |
| Průřez vodiče, max. | 2,5 mm² |
| Průřez vodiče, min. | 1 mm² |
| Průřez vodiče, pevný, max. | 2,5 mm² |
| Průřez vodiče, pevný, min. | 1 mm² |
| Typ připojení | SNAP IN |
| Velikost | 6 |
| Velikost nože | SD 0,6 x 3,5 |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_93943) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2535130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2535130000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2535130000&norm=0) |
| Oznámení o změně produktu |
[Technische Änderung zu HDC HE SNAPIN Kontakteinsätzen](https://mdcop.weidmueller.com/mediadelivery/asset/900_293816)
[Technical change to HDC HE SNAPIN contact inserts](https://mdcop.weidmueller.com/mediadelivery/asset/900_293817) [Product Change Notice PCN-PB72-20240321-00-A_de](https://mdcop.weidmueller.com/mediadelivery/asset/900_317157) [Product Change Notice PCN-PB72-20240321-00-A_en](https://mdcop.weidmueller.com/mediadelivery/asset/900_317158) [Technical change to HDC HE SNAPIN contact inserts](https://mdcop.weidmueller.com/mediadelivery/asset/900_318797) [Technische Änderung zu HDC HE SNAPIN Kontakteinsätzen](https://mdcop.weidmueller.com/mediadelivery/asset/900_318798) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E92202 |
