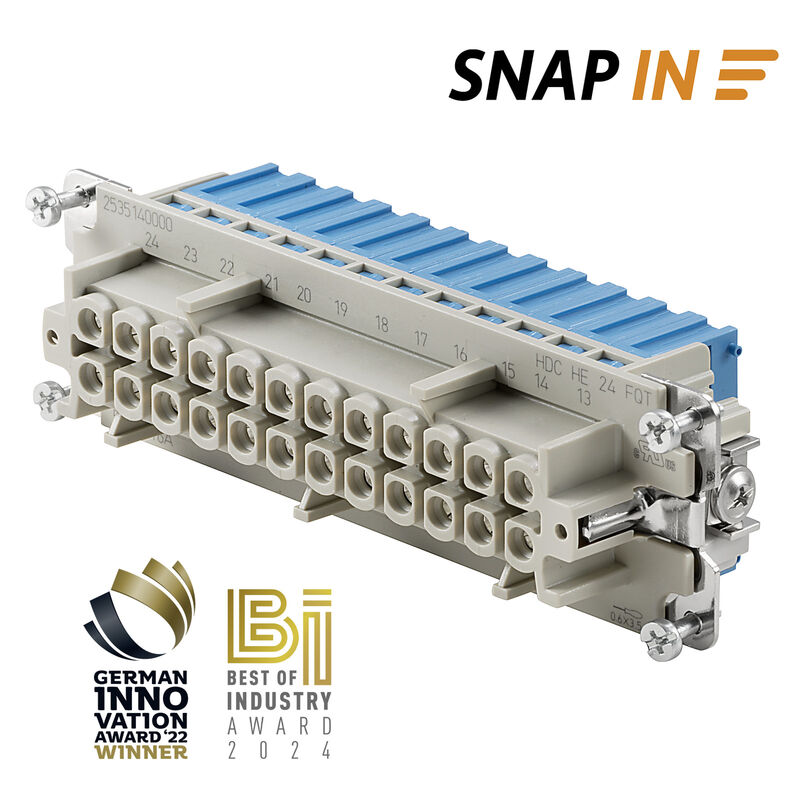

HDC HE 24 N FQT BL

HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 24, SNAP IN, Velikost: 8

ID výrobku 2535140000

Verze	HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 24, SNAP IN, Velikost: 8
Číslo objednávky	2535140000
Typ	HDC HE 24 N FQT BL
GTIN (EAN)	4050118578256
Množství	1 ks

Mezní teplota

-40 °C ... 125 °C

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	e98b2b24-ba23-41bf-8d19-0dda3647412f

Šířka

34 mm

BG	8
Izolační materiál	PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici) PA 66/6
Izolační síla	10¹⁰ Ω
Jmenovité napětí (DIN EN 61984)	500 V
Jmenovité napětí: podle UL/CSA	600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984)	6 kV
Jmenovitý proud (DIN EN 61984)	16 A
Klasifikace hořlavosti UL 94	V-0
Materiál	Slitina mědi
Nízká kouřivost podle DIN EN 45545-2	Ano
Objemový odpor	≤2 mΩ
Počet pólů	24
Provedení povrchu	Pasivované stříbro
Skupina izolačního materiálu	IIIa
Typ	Zásuvka
Typ připojení	SNAP IN
Velikost	8
Zapojovací cykly, stříbrné	≥ 500
Závažnost znečištění	3
Řada	HE

Délka odizolování - ochranné zemnící připojení	10 mm
Jmenovitý průřez	4 mm²
Průřez vodiče, AWG (uzemnění), max.	AWG 12
Průřez vodiče, AWG (uzemnění), min.	AWG 20
Typ připojení PE	Šroubové připojení
Upevňovací šroub	M 4
Utahovací moment, max., zemnící připojení	1,5 Nm
Utahovací moment, min., zemnící připojení	1,2 Nm
Velikost čepele, plochá drážka (zemnící připojení)	SD 0,8 x 4,0

BG	8
Délka odizolování, jmenovité připojení	10 mm
Materiál	Slitina mědi
Objemový odpor	≤2 mΩ
Provedení povrchu	Pasivované stříbro
Průřez propojení AWG, max.	AWG 16
Průřez propojení AWG, min.	AWG 20
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.	2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.	1 mm²
Průřez připojení vodičů, jemně stáčené, max.	2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.	1 mm²
Průřez vodiče, max.	2,5 mm²
Průřez vodiče, min.	1 mm²
Průřez vodiče, pevný, max.	2,5 mm²
Průřez vodiče, pevný, min.	1 mm²
Typ připojení	SNAP IN
Velikost	8
Velikost nože	SD 0,6 x 3,5
